Sandvik Coromant · Catálogo · Ferramentas · Fresa · Fresa de facear

345-063Q22-13M — Foto do produto

Foto do produto

Ferramentas · Fresa de facear e mergulho intercambiável

345-063Q22-13M

Corpo de Fresa de facear CoroMill® 345

Fresa · diâmetro de corte 63 mm, comprimento funcional 45 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Preço na loja

Entrega imediata

R$6.103,52a unidade

Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: CoroMill® 345

R$6.103,52 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 345-063Q22-13M.

Catálogo de fresamento com pastilhas 25.2Catálogo · Sandvik Coromant · PDFD2-140301-CoroMill345 PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo

Vídeos

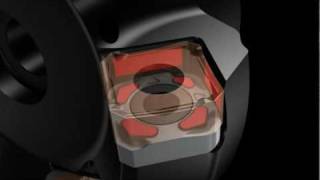

CoroMill® 345 : High performance facemillingSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroMill 345 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
345-063Q22-13M
Código compactado
345-063Q22-13M
Material ID
5759245
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
812,1 g
EAN
12382672
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180901
Origem
SE,US
Lançamento
02/12/2008
CoroPak de lançamento
09.1

Arquivos CAD

Itens inclusos

  • 5 × 416.1-834 Parafuso da pastilha
  • 5 × 5322 474-01 Calço
  • 5 × 5512 090-11 Parafuso do calço
  • 1 × 5680 084-02 Bit
  • 1 × 3021 010-040 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 345-063Q22-13M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 59.415 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 45
Ângulo de saída axial GAMP -4.56
Ângulo de saída radial GAMF -12.32
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 45 mm
Diâmetro da conexão DCONMS 22 mm
Diâmetro de corte DC 63 mm
Diâmetro de corte máximo DCX 77.08 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 22
Keyway width (metric) KWW 10.4 mm
Letra standard STDLET A
Número de pastilhas CICT_2 5
Número efetivo de arestas de corte na parte periférica ZEFP 5
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 345 — tamanho 1305 (345R-1305)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_FFW 6 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 15500
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
