345N-1305E-PW5 1210

CoroMill® 345, pastilha para fresamento

Pastilha conceito · classe 1210 com cobertura PVD · círculo inscrito 13 mm, raio de ponta 1 mm, espessura 5,05 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Classe 1210

Indicada em 1º lugar para: P (aço), K (ferro fundido), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: CoroMill® 345

Dados principais

Código ISO
345N-1305E-PW5 1210
Código compactado
345N-1305E-PW51210
Material ID
8923854
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
1210
Cobertura
TiAlSiN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
10,04 g
EAN
7323229199762
UNSPSC
23242105
eCl@ss 13
21182002
Lançamento
24/09/2026
CoroPak de lançamento
26.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

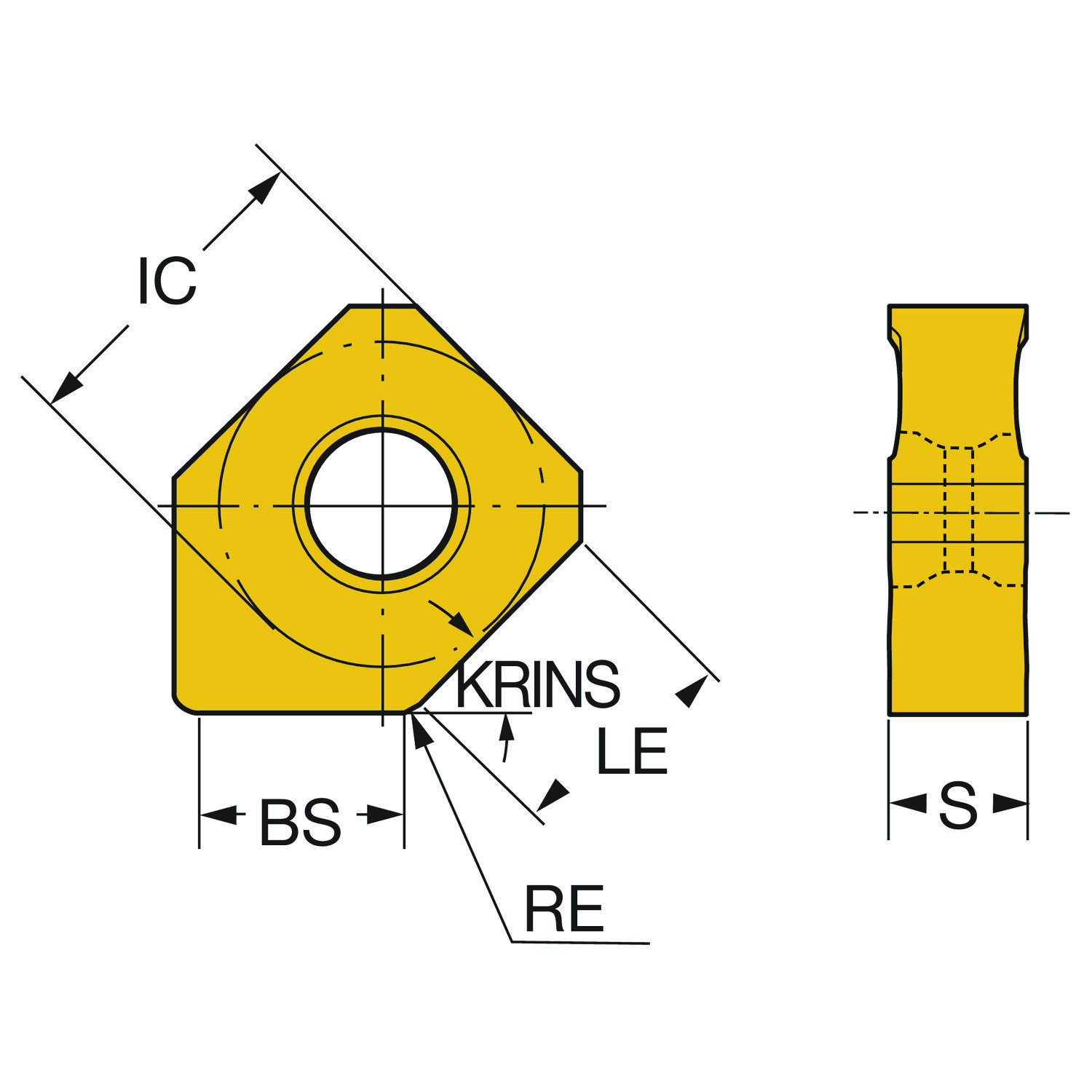

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte principal KRINS 45
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída da pastilha GAN 22
Classe GRADE 1210
Cobertura COATING PVD TiAlSiN
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Quadrada
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Comprimento da aresta alisadora BS 5 mm
Comprimento efetivo da aresta de corte LE 8.8 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD PW5
Diâmetro do círculo inscrito IC 13 mm
Diâmetro do furo de fixação D1 4.8 mm
Espessura da pastilha S 5.05 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 345 -1305
Número de arestas de corte CEDC 2
Peso do item WT 0.01004 kg
Profundidade de corte máxima APMX 6 mm
Raio da aresta alisadora BSR 500 mm
Raio do canto RE 1 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HC
Tipo de operação CTPT Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
