345-080C6-13M

Ferramentas · Indexable face and plunge mill

345-080C6-13M

Corpo de Fresa de facear CoroMill® 345

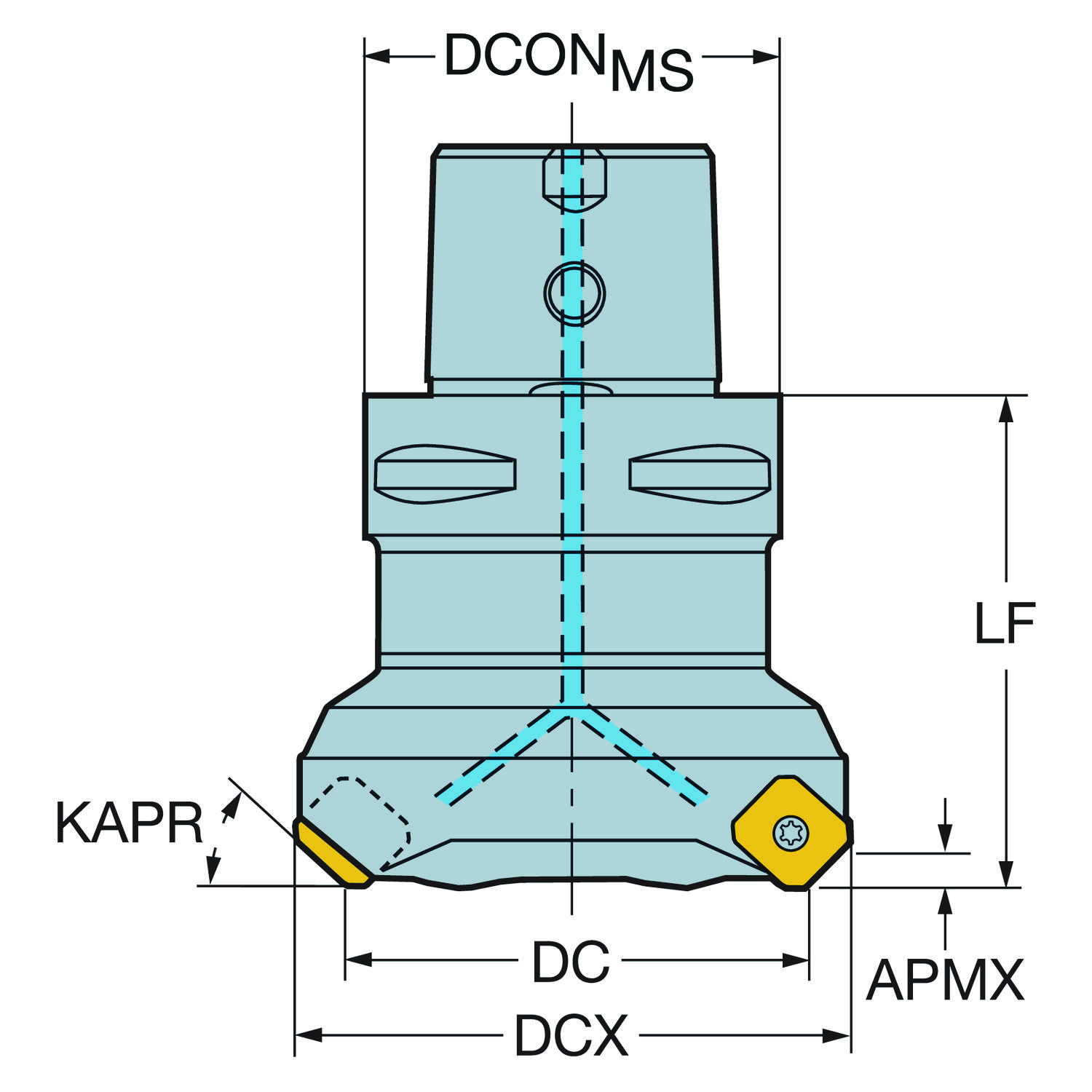

Fresa · diâmetro de corte 80 mm, comprimento funcional 70 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
345-080C6-13M
Código compactado
345-080C6-13M
Material ID
5759463
Família
Ferramentas
Tipo
Indexable face and plunge mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
2.31 Kilogram
EAN
12382554
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180802
Origem
SE
Lançamento
10/02/2009
CoroPak de lançamento
09.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 45
ângulo de saída axial GAMP -4.48
ângulo de saída radial GAMF -12.38
ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Steel
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric and radial entry
Comprimento funcional LF 70 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro de corte DC 80 mm
Diâmetro de corte máximo DCX 94.08 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C6
Número de pastilhas CICT_2 6
Número efetivo de arestas de corte na parte periférica ZEFP 6
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 345 -size 1305 (345R-1305)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_FFW 6 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 13700
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
