R210-050Q22-09M

Ferramentas · Indexable face and plunge mill

R210-050Q22-09M

Corpo de Fresa de facear CoroMill® 210

Fresa · diâmetro de corte 35,9 mm, comprimento funcional 50 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$4.607,16 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
R210-050Q22-09M
Código compactado
R210-050Q22-09M
Material ID
5742565
Família
Ferramentas
Tipo
Indexable face and plunge mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
428.1 Gram
EAN
11784290
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180901
Origem
CN,US
Lançamento
26/01/2004
CoroPak de lançamento
04.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R210-050Q22-09M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 17.278 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

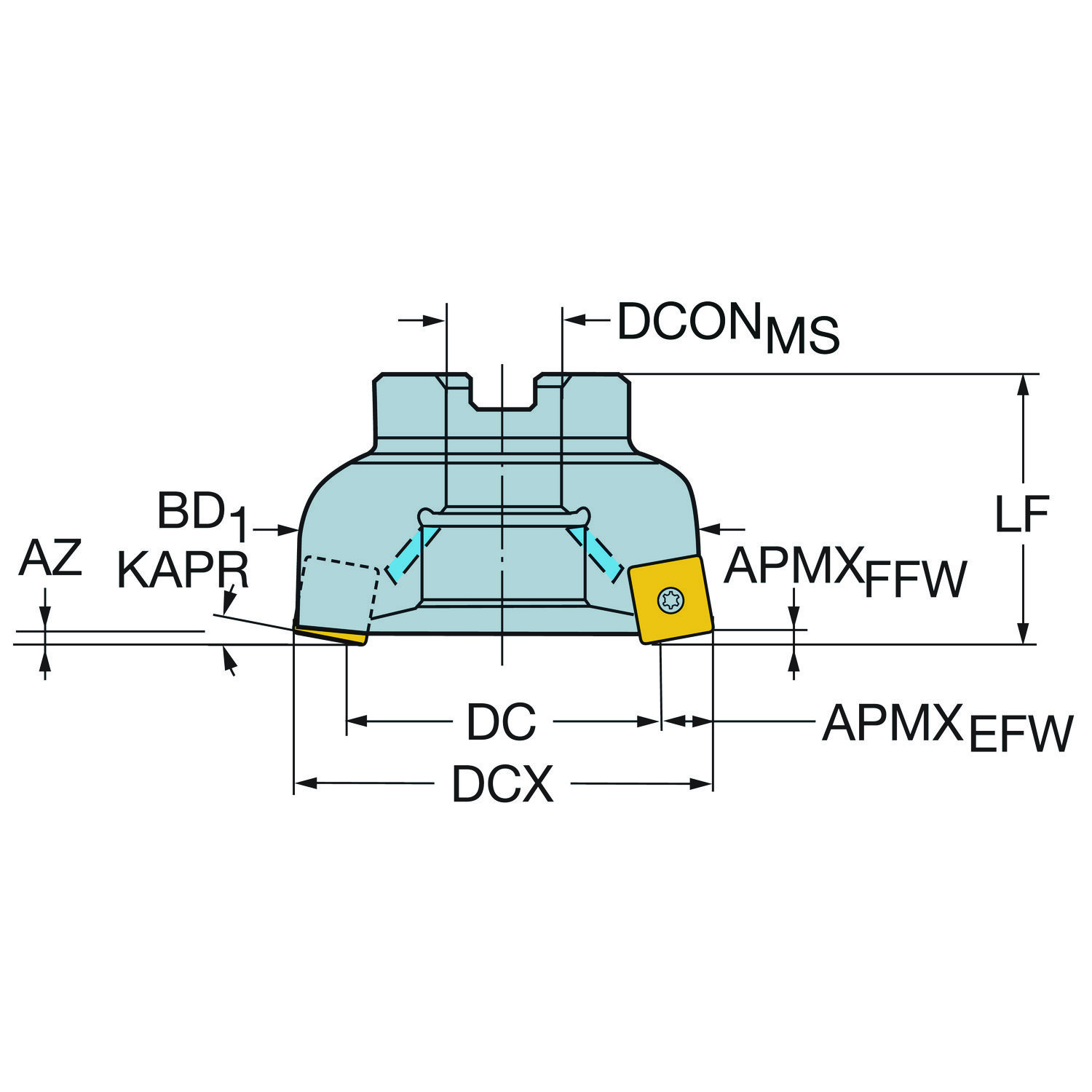

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 10
ângulo de saída axial GAMP 2.14
ângulo de saída radial GAMF -0.64
ângulo máximo de usinagem em rampa RMPX 3.5
Código do material do corpo BMC Steel
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 50 mm
Diâmetro da conexão DCONMS 22 mm
Diâmetro de corte DC 35.9 mm
Diâmetro de corte máximo DCX 50 mm
Diâmetro do corpo BD 46.96 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22
Keyway width (metric) KWW 10.4 mm
Letra standard STDLET A
Número de pastilhas CICT_2 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 210 -size 09 (R210-090412M/E-)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_EFW 8 mm
Profundidade de corte máxima APMX_FFW 1.2 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 24500
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
