Adaptação · Adaptador rotativo

392.R8.05-22 020

Adaptador R8 (Bridgeport) para fixação tipo árvore

Adaptador simétrico rotativo · comprimento funcional 20 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
392.R8.05-22 020
Código compactado
392.R8.05-22020
Material ID
6073961
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
634 g
EAN
26073961
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

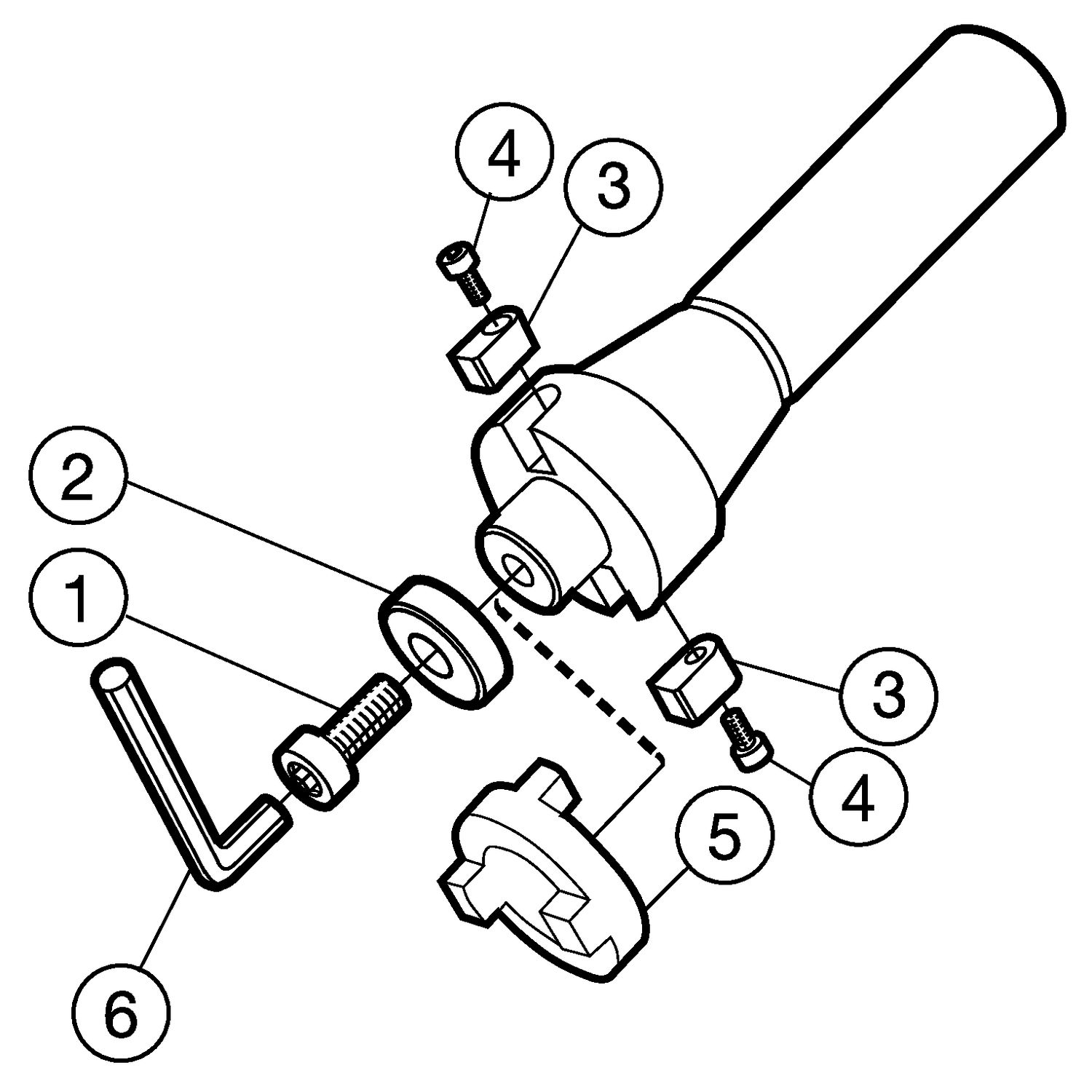

Itens inclusos

  • 1 × 3212 020-464 Parafuso central
  • 1 × 5541 015-02 Arruela
  • 2 × 5631 011-01 Chaveta de arraste
  • 2 × 3213 010-258 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

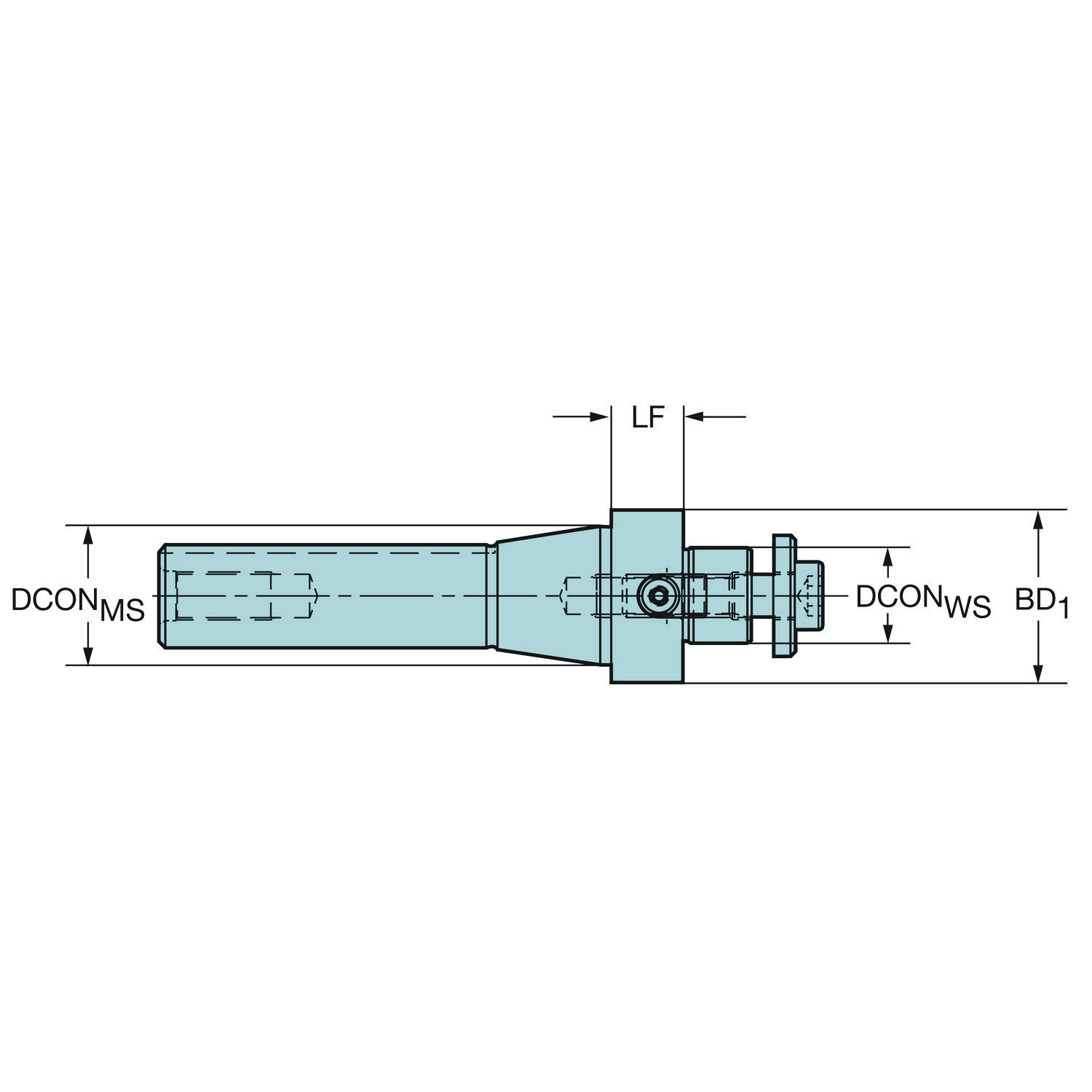

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 20 mm
Comprimento funcional LF 20 mm
Diâmetro da conexão DCONWS 22 mm
Diâmetro do corpo BD_1 40 mm
Direção da interface de adaptação da máquina ADINTMS Bridgeport R8
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 22
Propriedade antivibração DPC Não
Rotação máxima RPMX 10000
Sensor embutido SEP Não
Shank length (metric) LS 101.6 mm
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 45 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
