328-063Q22-13M
Corpo de Fresa CoroMill® 328 para fresamento de canais

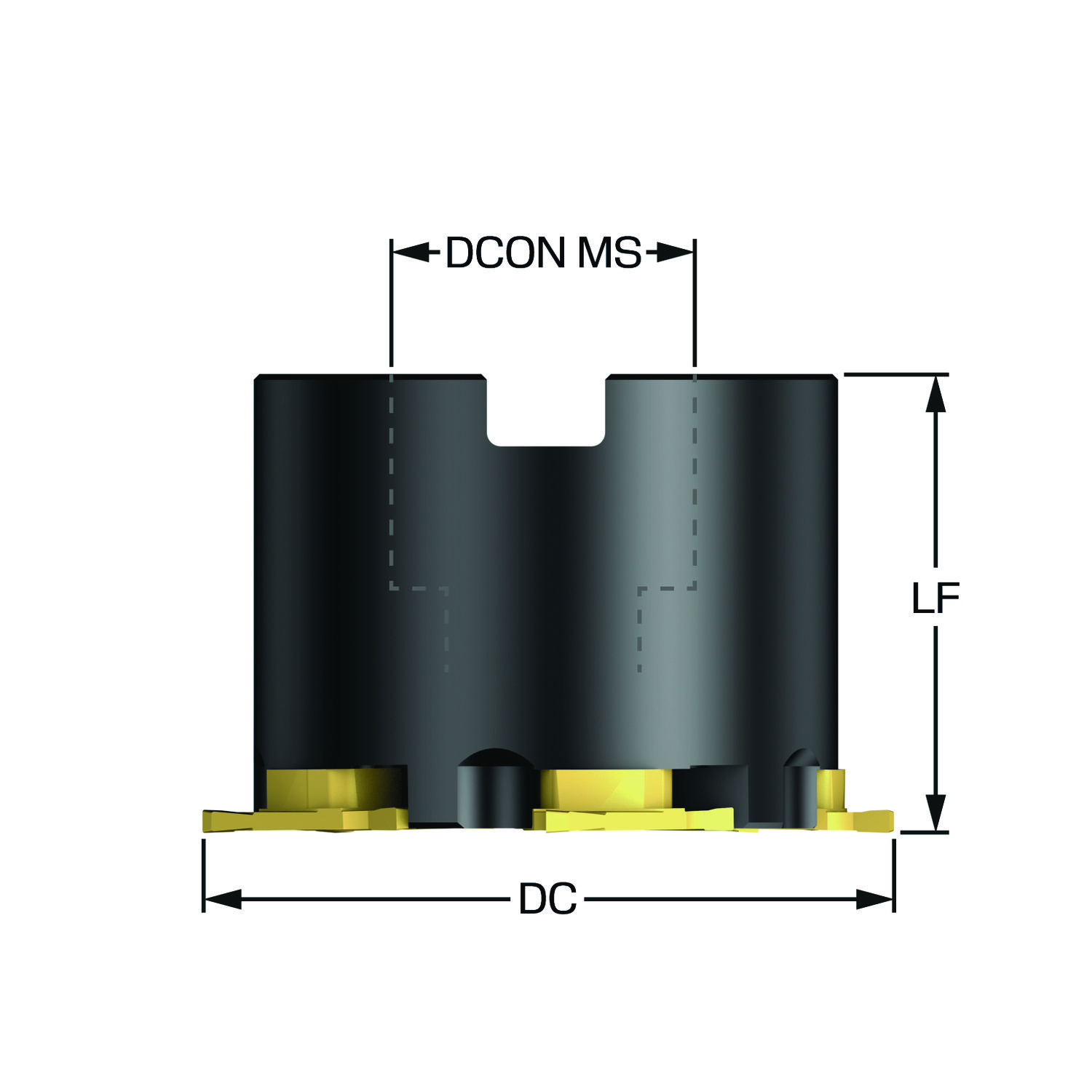

Fresa · diâmetro de corte 63 mm, comprimento funcional 40 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 328-063Q22-13M
- Código compactado
- 328-063Q22-13M
- Material ID
- 5758759
- Família
- Ferramentas
- Tipo
- Indexable groove milling cutter
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 490.0 Gram
- EAN
- 12300864
- NCM
- 846610
- UNSPSC
- 23241625
- eCl@ss 13
- 21180905
- Origem
- TR
- Lançamento
- 13/08/2007
- CoroPak de lançamento
- 07.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento do corpo | LB | 40 mm |
| Comprimento funcional | LF | 40 mm |
| Diâmetro da conexão | DCONMS | 22 mm |
| Diâmetro de corte | DC | 63 mm |
| Diâmetro do corpo | BD | 51 mm |
| Diâmetro do cubo | DHUB | 51 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22 |
| Keyway width (metric) | KWW | 10.4 mm |
| Largura de corte | CW | 1.3 mm |
| Letra standard | STDLET | A |
| Número de pastilhas | CICT | 5 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 5 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroMill 328 -size 13 (328R13) |

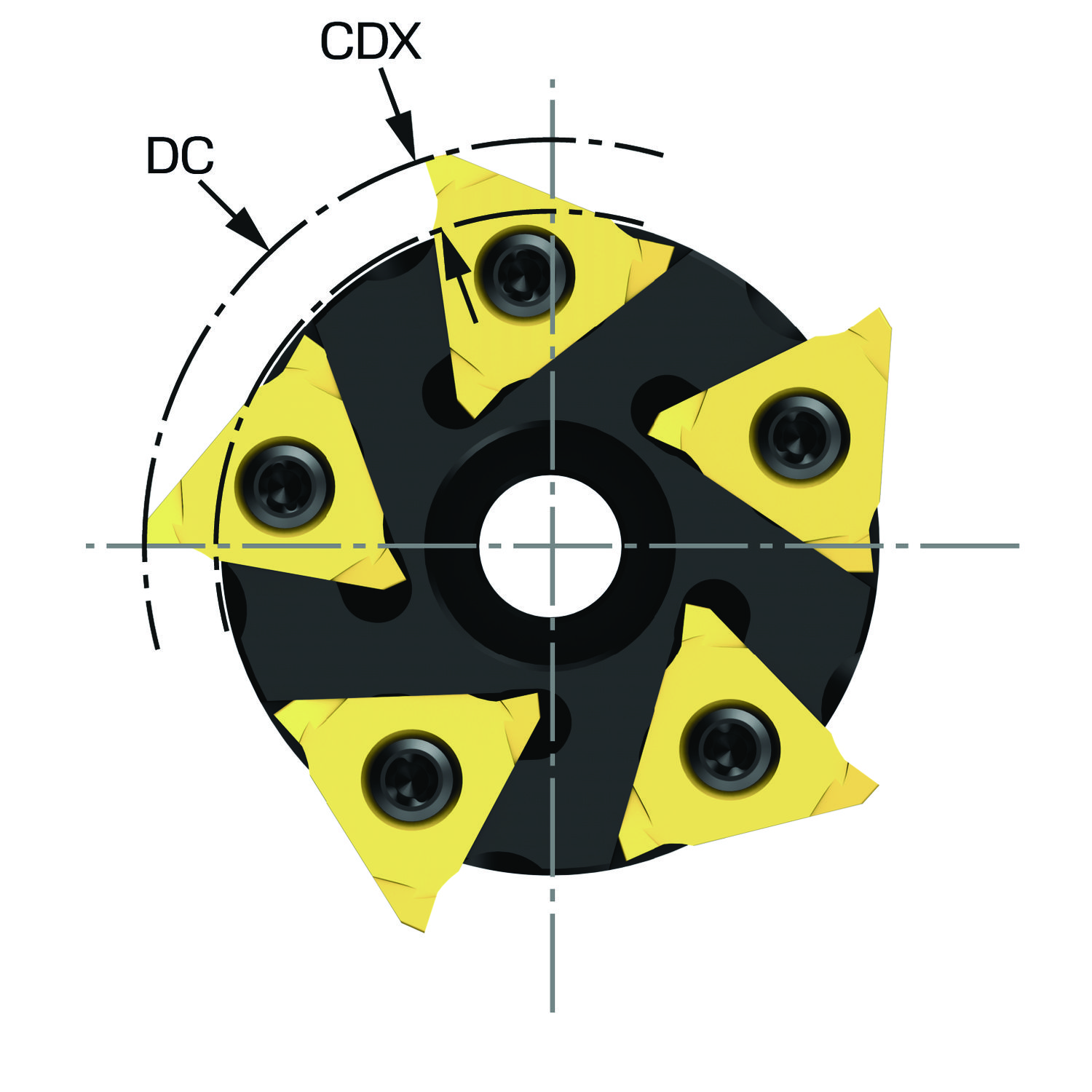

| Profundidade máxima de corte | CDX | 5 mm |
| Rotação máxima | RPMX | 11900 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 6.5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 36 no catálogo
328R13-04 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-08 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-12 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-130 00-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-150 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas
328R13-150 VM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-16 UN-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-160 00-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-185 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais
328R13-185 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-200 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-20002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-215 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-215 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-25002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-265 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-265 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-265 4515-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-300 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-30002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-315 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-315 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-350 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-400 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-400 VM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-40002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-415 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-415 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-415 4520-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-450 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-500 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-50002-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-515 02-GM 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-515 45-GC 1025 Pastilha CoroMill® 328 para fresamento de canais 328R13-550 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas 328R13-600 MM-TH 1025 Pastilha CoroMill® 328 para fresamento de roscas Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 57 no catálogo
392.54005C4022040 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.54005C5022040 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.55505C3022040 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55505C4022045 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55805C5022055 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.R8.05-22 020 Adaptador R8 (Bridgeport) para fixação tipo árvore
A1B05-40 22 035 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-40 22 100 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-40 22 160 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 22 035 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 22 100 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 22 160 Adaptador ISO 7388-1 para fixação tipo árvore
A1B08-40 22 055 Adaptador ISO 7388-1 para fixação tipo árvore para fresa de de disco e de facear
A205-30 22 035 Adaptador MAS-BT 403 para fixação tipo árvore A208-30 22 047 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
A2B05-40 22 035 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-40 22 100 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-40 22 160 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 22 055 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 22 100 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 22 160 Adaptador MAS-BT 403 para fixação tipo árvore A2B08-40 22 055 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
AA3B05-40 22 035 Adaptador CAT-V para fixação tipo árvore AA3B05-50 22 035 Adaptador CAT-V para fixação tipo árvore
C4-391.05C-22 025 Adaptador Coromant Capto® para fixação tipo árvore C4-391.05C-22 055 Adaptador Coromant Capto® para fixação tipo árvore
C4-391.10-22 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C5-391.05C-22 025M Adaptador Coromant Capto® para fixação tipo árvore C5-391.05C-22 070 Adaptador Coromant Capto® para fixação tipo árvore
C5-391.05C-22 150 Adaptador Coromant Capto® para fixação tipo árvore C5-391.10-22 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C5-Q22D-048-180 Adaptador antivibratório tipo árvore Coromant Capto®
C5-Q22D-048-220 Adaptador antivibratório tipo árvore Coromant Capto®
C5-Q22D-048-270 Adaptador antivibratório tipo árvore Coromant Capto® C6-391.05C-22 025M Adaptador Coromant Capto® para fixação tipo árvore C6-391.05C-22 080 Adaptador Coromant Capto® para fixação tipo árvore C6-391.05C-22 120 Adaptador Coromant Capto® para fixação tipo árvore C6-391.05C-22 190 Adaptador Coromant Capto® para fixação tipo árvore C6-391.10-22 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C6-Q22D-060-200 Adaptador antivibratório tipo árvore Coromant Capto®
C6-Q22D-060-260 Adaptador antivibratório tipo árvore Coromant Capto®
C6-Q22D-060-310 Adaptador antivibratório tipo árvore Coromant Capto® C8-391.05C-22 030M Adaptador Coromant Capto® para fixação tipo árvore C8-391.05C-22 090 Adaptador Coromant Capto® para fixação tipo árvore C8-391.10-22 040 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
HA04-AR22-B048-050 Adaptador HSK para fixação tipo árvore
HA05-AR22-B048-060 Adaptador HSK para fixação tipo árvore
HA06-AR22-B048-050 Adaptador HSK para fixação tipo árvore
HA06-Q22D-048-210 Adaptador HSK para fixação tipo árvore antivibratório
HA06-Q22D-048-260 Adaptador HSK para fixação tipo árvore antivibratório
HA08-AR22-B048-050 Adaptador HSK para fixação tipo árvore
HA10-AR22-B048-050 Adaptador HSK para fixação tipo árvore
HA10-AR22-B048-100 Adaptador HSK para fixação tipo árvore
HA10-Q22D-048-213 Adaptador HSK para fixação tipo árvore antivibratório
HA10-Q22D-048-263 Adaptador HSK para fixação tipo árvore antivibratório
HA10-Q22D-060-230 Adaptador HSK para fixação tipo árvore antivibratório
HA10-Q22D-060-340 Adaptador HSK para fixação tipo árvore antivibratório Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 039-05
