392.55505C4022045 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

392.55505C4022045

Adaptador BIG-PLUS MAS-BT para fixação tipo árvore

Adaptador simétrico rotativo · comprimento funcional 45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$2.821,10a unidade

Prazo e condições da loja Hailtools. Como comprar

R$2.821,10 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
392.55505C4022045
Código compactado
392.55505C4022045
Material ID
6078801
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,251 kg
EAN
26078801
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

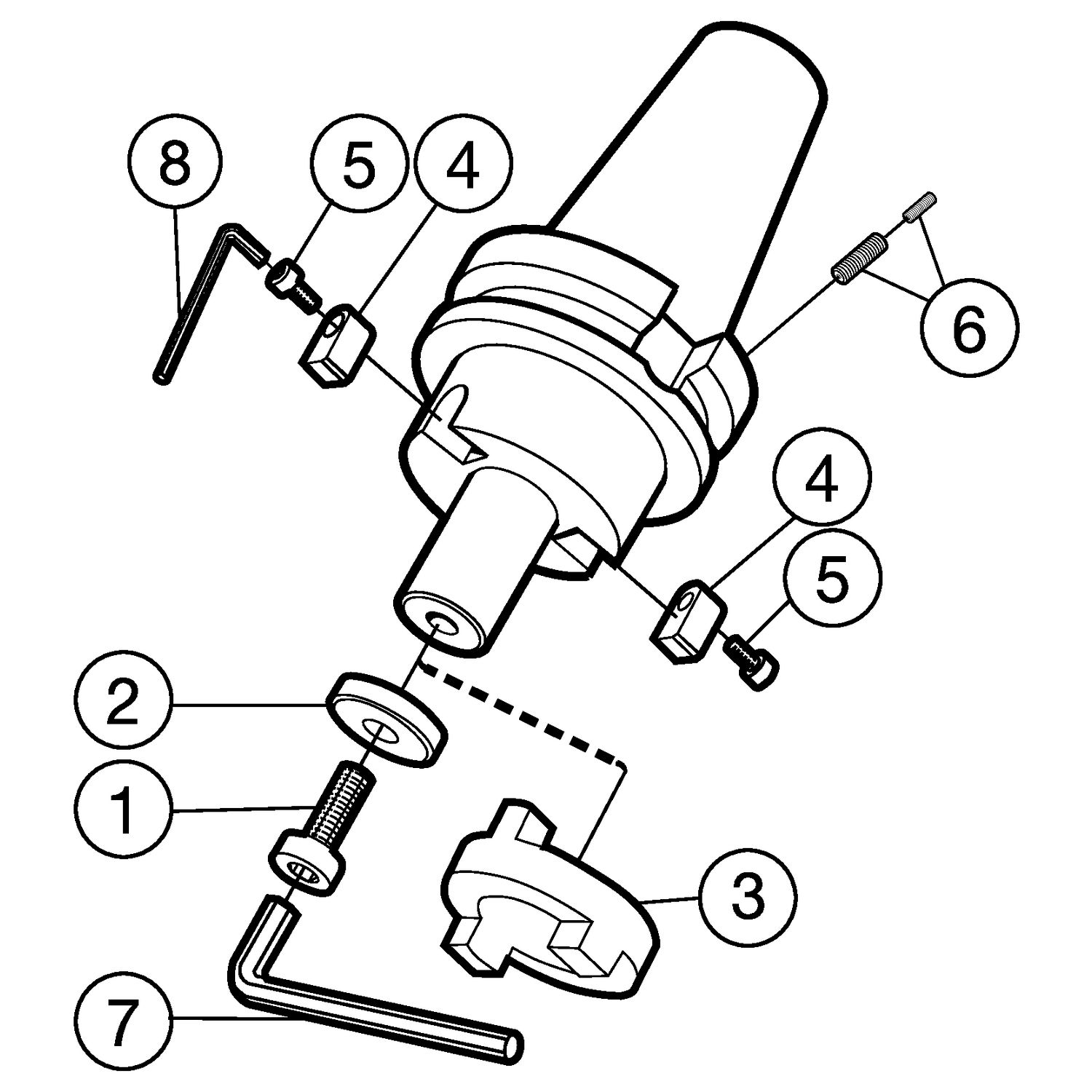

Itens inclusos

  • 1 × 3212 020-464 Parafuso
  • 1 × 5541 015-02 Arruela
  • 2 × 5631 012-01 Chaveta de arraste
  • 2 × 3212 010-258 Parafuso
  • 2 × 5643 017-01M Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 392.55505C4022045 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 4.786 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento do corpo LB_1 18 mm
Comprimento do corpo LB_2 45 mm
Comprimento funcional LF 45 mm
Diâmetro da conexão DCONWS 22 mm
Diâmetro do corpo BD_1 48 mm
Diâmetro do corpo BD_2 63 mm
Direção da interface de adaptação da máquina ADINTMS BIG+/MAS-BT403 -AD/B central/refrigeração pelo flange - BT40
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 22
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 18000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Métrica M16
Tipo código de saída de refrigeração CXSC Axial concêntrica em círculo
Torque TQ 45 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
