328-063S22-13M — Foto do produto

Foto do produto

Ferramentas · Fresa de canais intercambiável

328-063S22-13M

Corpo de Fresa CoroMill® 328 para fresamento de canais

Fresa · diâmetro de corte 63 mm, comprimento funcional 14 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
328-063S22-13M
Código compactado
328-063S22-13M
Material ID
5758762
Família
Ferramentas
Tipo
Fresa de canais intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
220 g
EAN
12304703
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180905
Origem
TR
Lançamento
13/08/2007
CoroPak de lançamento
07.2

Arquivos CAD

Itens inclusos

  • 5 × 5513 039-05 Parafuso da pastilha
  • 1 × 5680 048-04 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

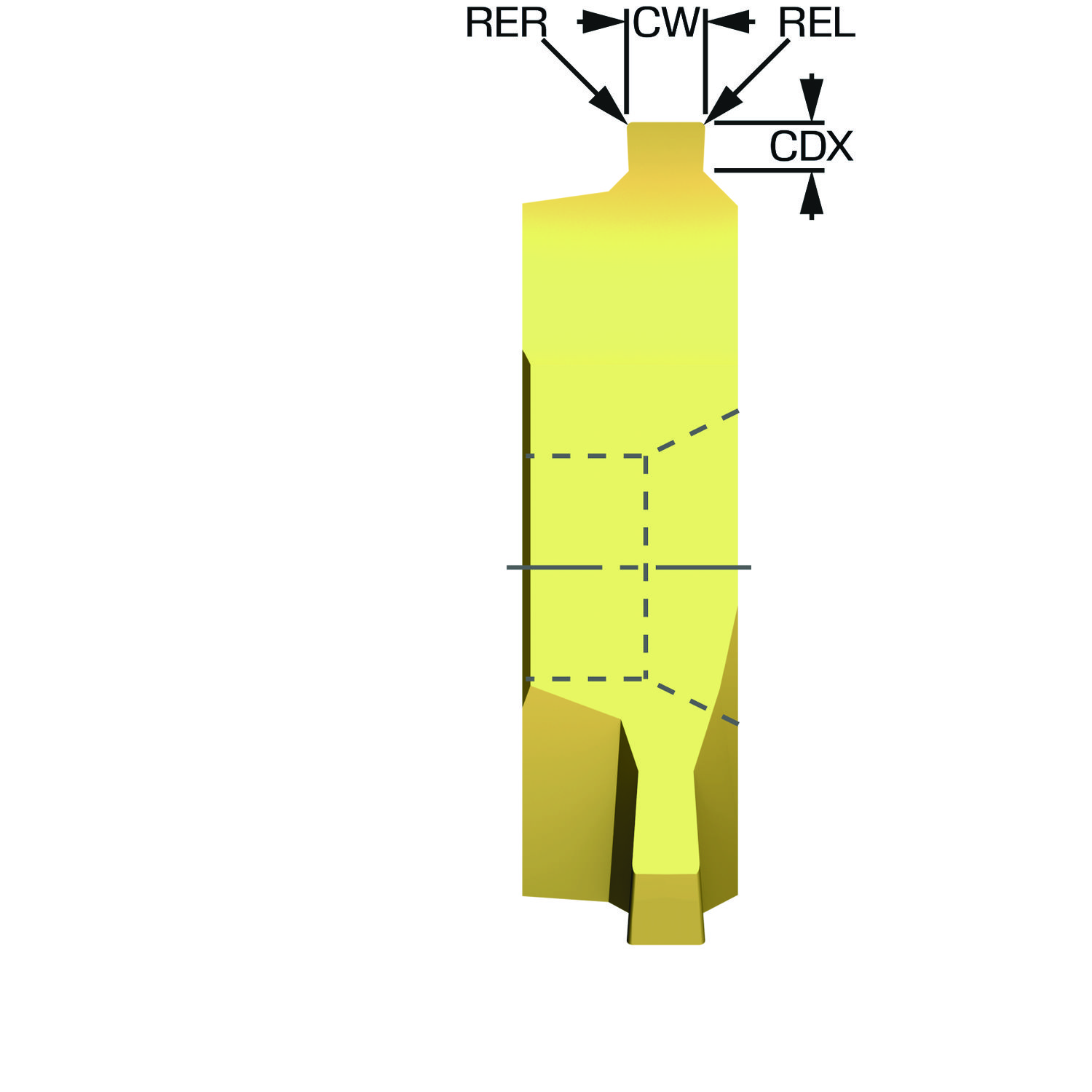

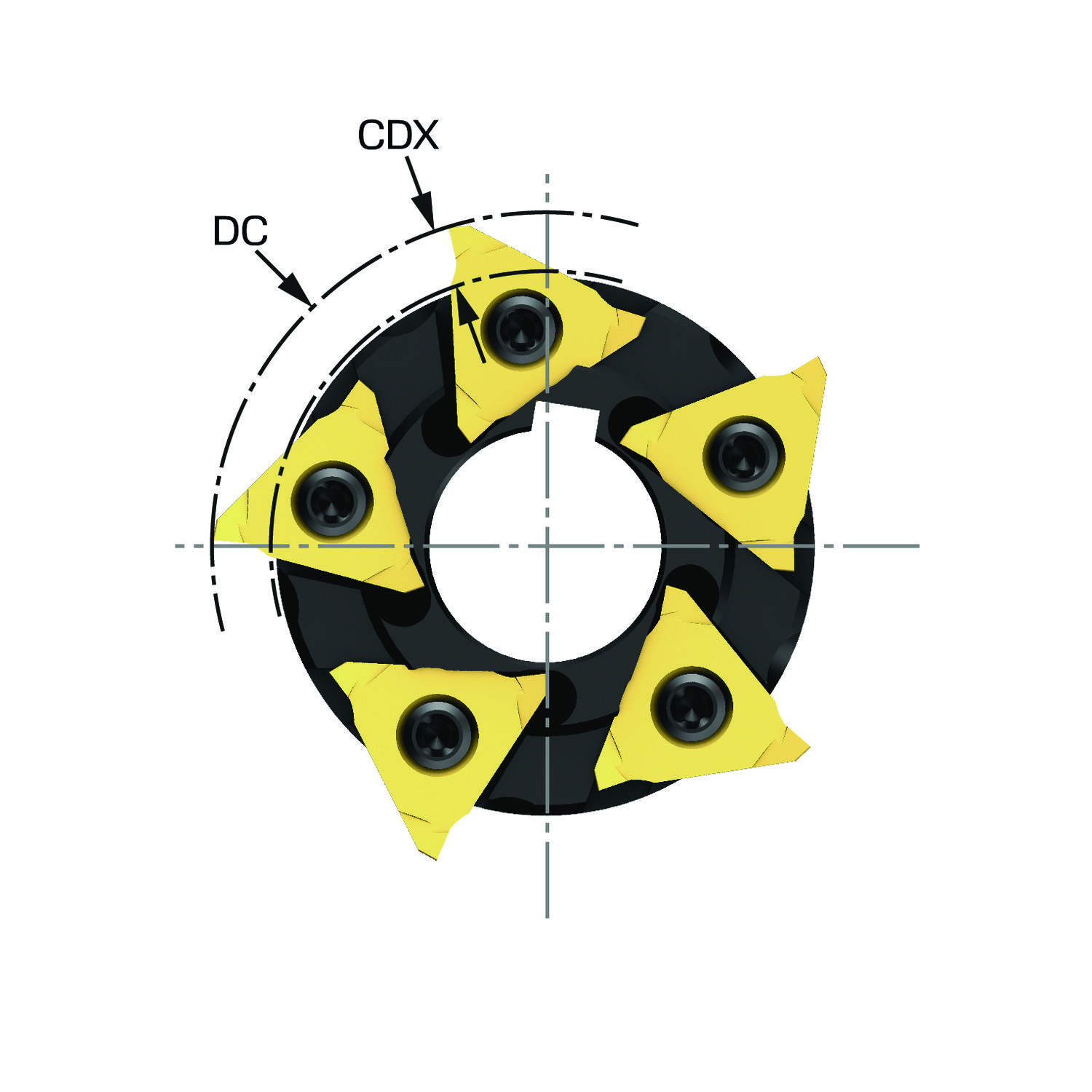

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB 14 mm
Comprimento funcional LF 14 mm
Diâmetro da conexão DCONMS 22 mm
Diâmetro de corte DC 63 mm
Diâmetro do corpo BD 51 mm
Diâmetro do cubo DHUB 51 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 240 -1 arraste por chaveta — métrica: 22
Keyway width (metric) KWW 6 mm
Largura de corte CW 1.3 mm
Número de pastilhas CICT 5
Número efetivo de arestas de corte na parte periférica ZEFP 5
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroMill 328 — tamanho 13 (328R13)
Profundidade máxima de corte CDX 5 mm
Rotação máxima RPMX 11900
Sensor embutido SEP Não
Sentido HAND Neutro
Torque TQ 6.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
