Ferramentas · Fresa de facear e mergulho intercambiável

R245-050Q22-12M

Corpo de Fresa de facear CoroMill® 245

Fresa · diâmetro de corte 50 mm, comprimento funcional 40 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Preço na loja

Entrega imediata

R$3.412,07a unidade

Prazo e condições da loja Hailtools. Como comprar

R$3.412,07 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
R245-050Q22-12M
Código compactado
R245-050Q22-12M
Material ID
5743906
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
425,8 g
EAN
10902183
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180901
Origem
SE,US
Lançamento
12/08/1996
CoroPak de lançamento
96.3

Arquivos CAD

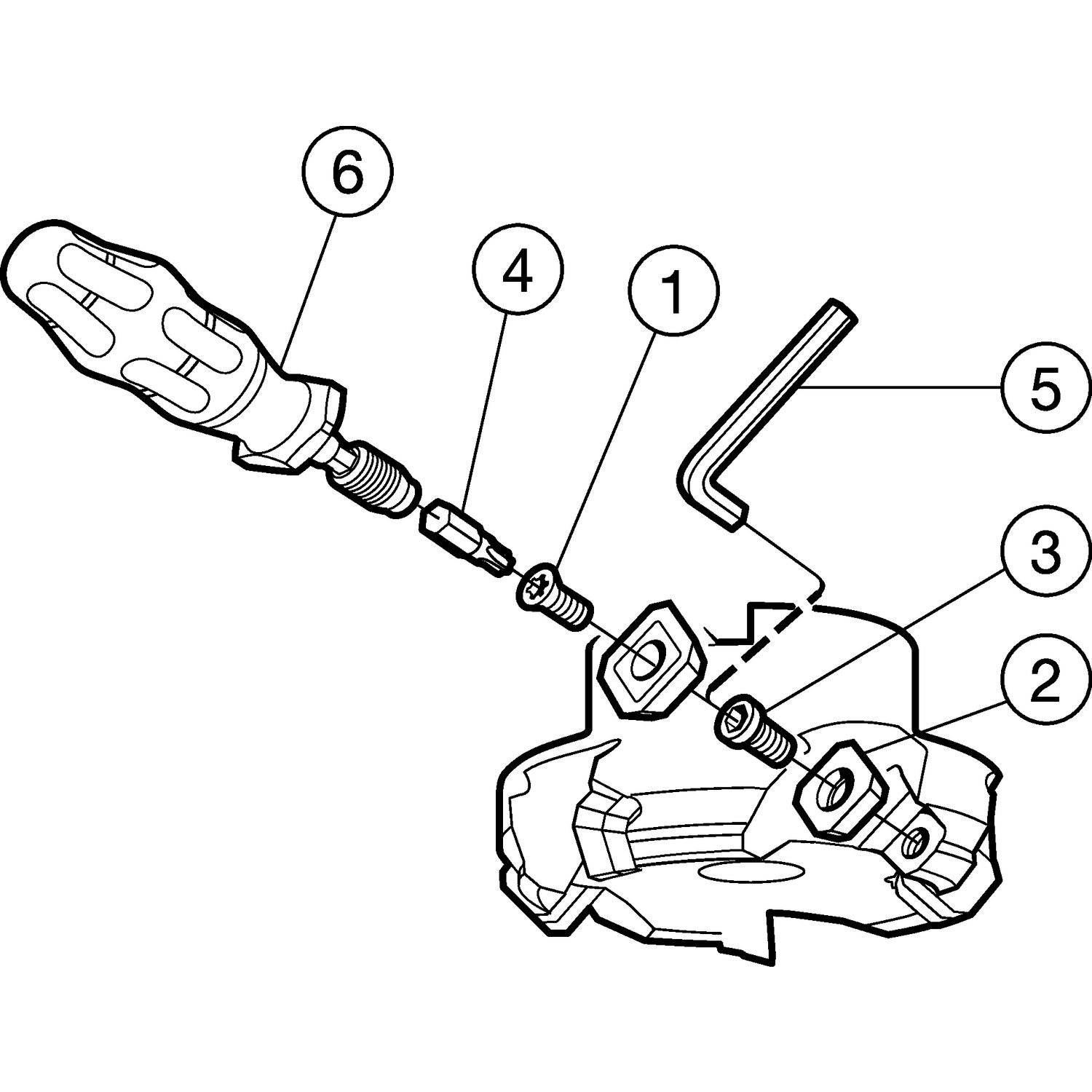

Itens inclusos

  • 4 × 5513 020-01 Parafuso da pastilha
  • 4 × 5322 472-01 Calço
  • 4 × 5512 090-09 Parafuso do calço
  • 1 × 5680 084-02 Bit
  • 1 × 5680 010-01 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R245-050Q22-12M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 24.850 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

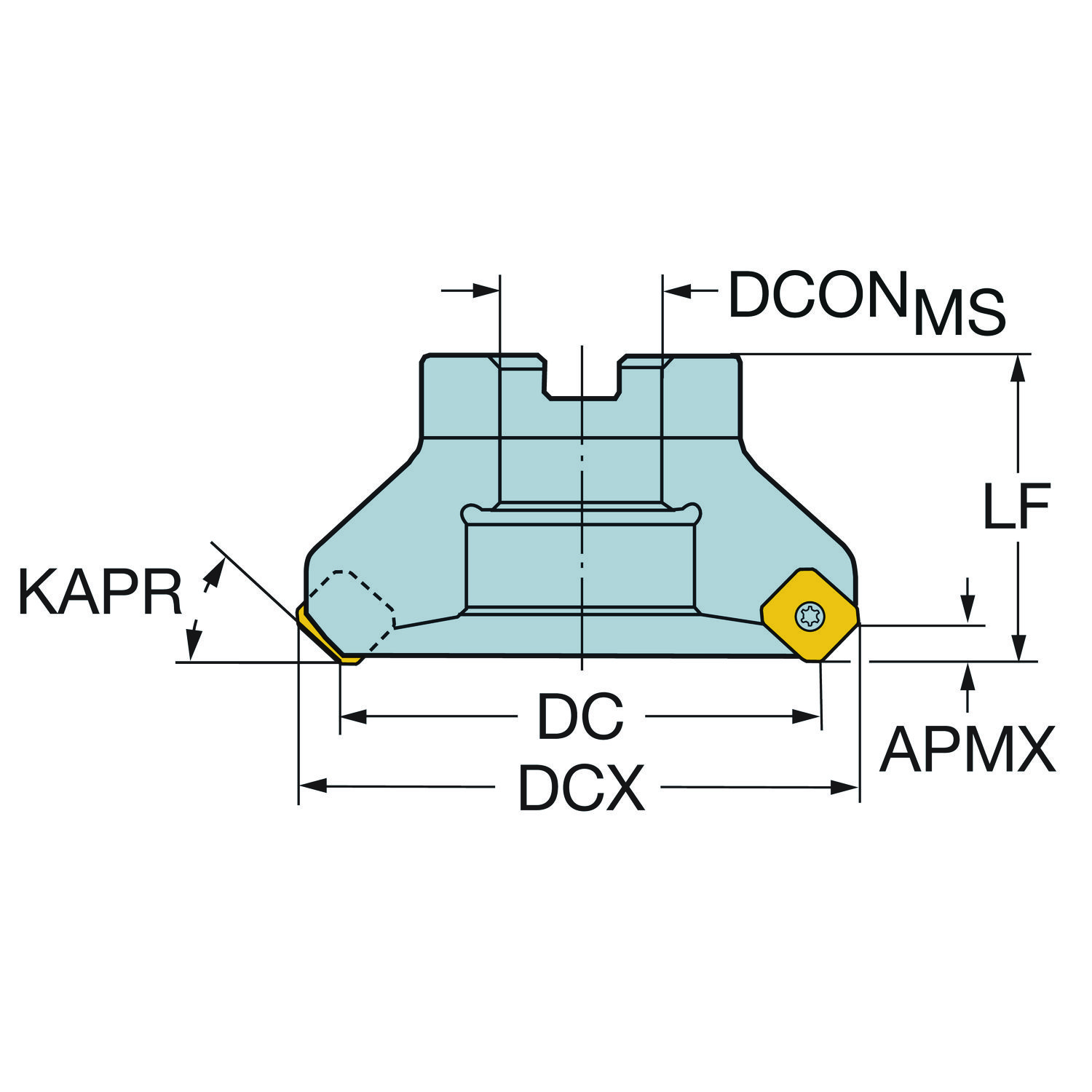

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 45
Ângulo de saída axial GAMP 20.84
Ângulo de saída radial GAMF -12.38
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONMS 22 mm
Diâmetro de corte DC 50 mm
Diâmetro de corte máximo DCX 62.5 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 22
Keyway width (metric) KWW 10.4 mm
Letra standard STDLET A
Número de pastilhas CICT_2 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO6462

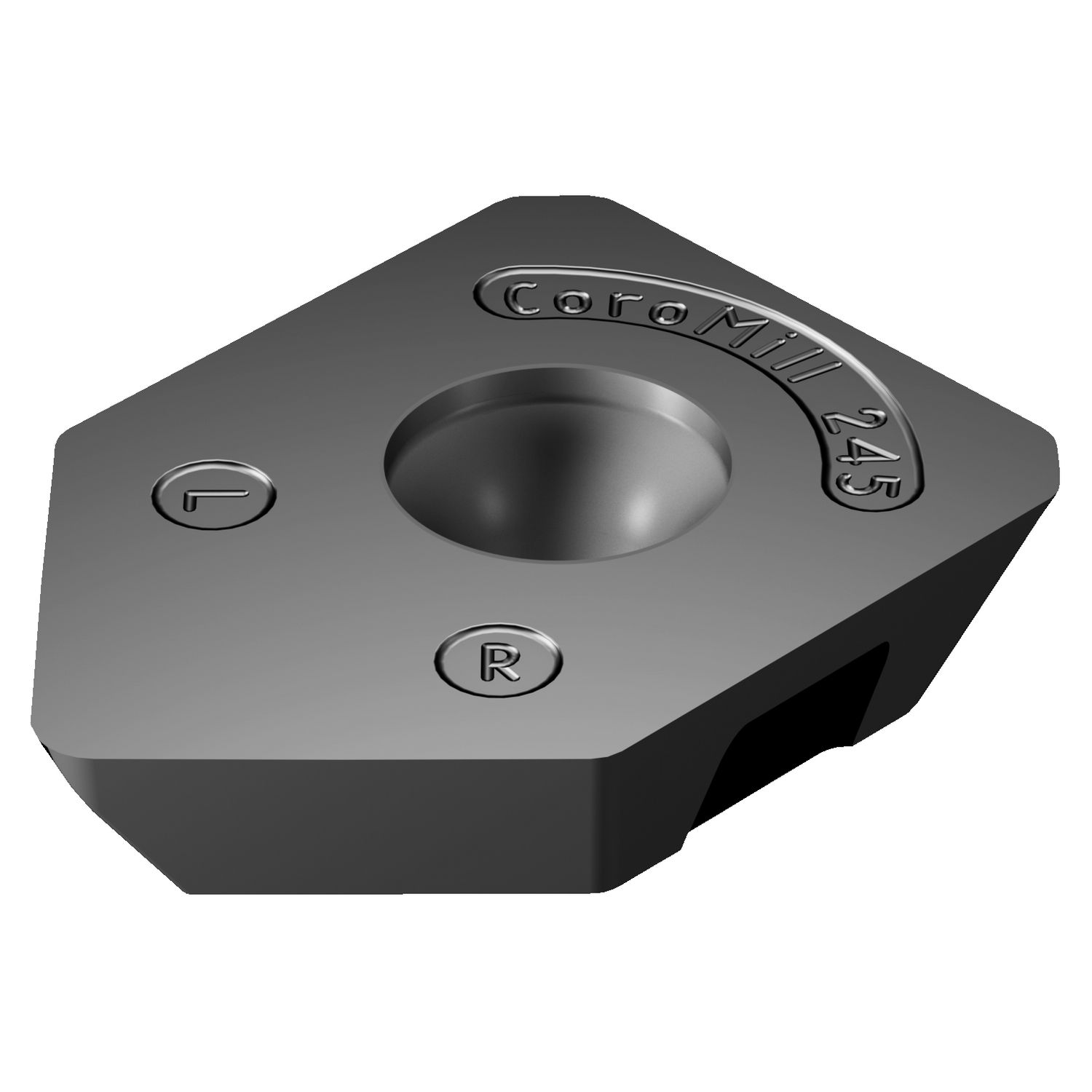

Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 245 — tamanho 12 (R245-12T3)
Profundidade de corte máxima APMX_FFW 6 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 16250
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
