R245-12 T3 E-W 1010 — Foto do produto

Foto do produto

Pastilhas · Pastilha de fresamento — geral

R245-12 T3 E-W 1010

Pastilha CoroMill® 245 para fresamento

Pastilha para fresamento · classe 1010 com cobertura PVD · círculo inscrito 13,4 mm, raio de ponta 1,5 mm, espessura 3,969 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Classe 1010 Preço na loja

Indicada em 1º lugar para: K (ferro fundido), H (aços endurecidos)

Entrega imediata

R$ 2.080,80a caixa · 10 un · R$ 208,08/un

A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar

Substituto equivalente

Itens que a Sandvik Coromant indica como equivalentes a este (diferente da substituição oficial):

R$ 2.080,80 a caixa · 10 un

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R245-12 T3 E-W 1010.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroMill 245 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
R245-12 T3 E-W 1010
Código compactado
R245-12T3E-W1010
Material ID
5743864
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
1010
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
6,82 g
EAN
12354591
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182002
Origem
SE,US
Lançamento
11/08/2008
CoroPak de lançamento
08.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R245-12 T3 E-W 1010 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.230 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

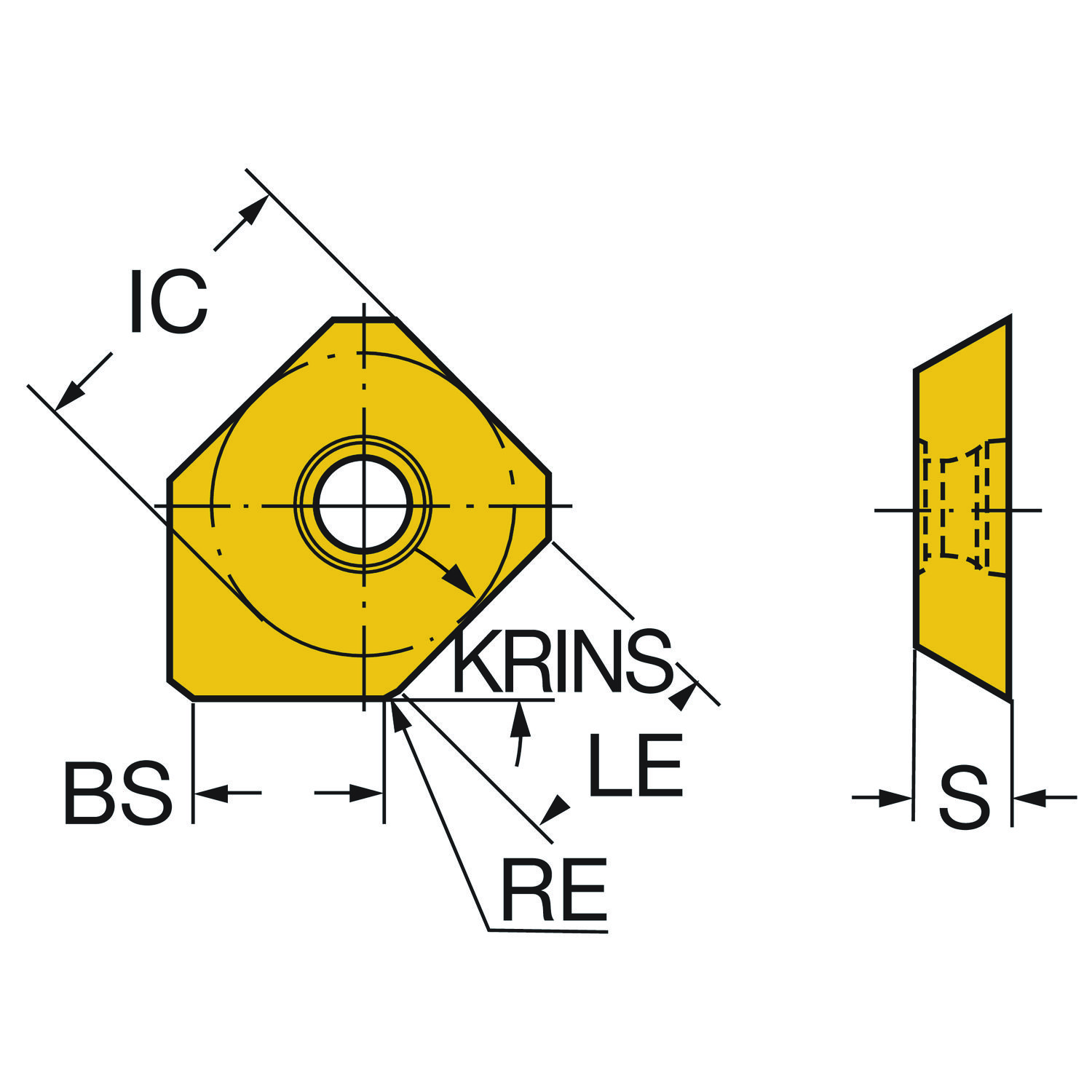

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte principal KRINS 45
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída da pastilha GAN 0
Classe GRADE 1010
Cobertura COATING PVD TiAlN
Código de condições da aresta de corte CECC Aresta viva
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Quadrada
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 12
Comprimento da aresta alisadora BS 8.2 mm
Comprimento efetivo da aresta de corte LE 10 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD W
Diâmetro do círculo inscrito IC 13.4 mm
Diâmetro do furo de fixação D1 4.1 mm
Espessura da pastilha S 3.96875 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 245 -12T3
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Todos TMC1 PKH
Número de arestas de corte CEDC 1
Peso do item WT 0.00682 kg
Profundidade de corte máxima APMX 2.5 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio da aresta alisadora BSR 500 mm
Raio do canto RE 1.5 mm
Sensor embutido SEP Não
Sentido HAND Direita
Substrato SUBSTRATE HC
Tipo de operação CTPT Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
