MF80-R063Q22-13M

Ferramentas · Indexable shoulder face mill

MF80-R063Q22-13M

Fresa de faceamento CoroMill® MF80

Fresa · diâmetro de corte 63 mm, comprimento funcional 40 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Preço na loja

Entrega imediata

R$6.103,52 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
MF80-R063Q22-13M
Código compactado
MF80-R063Q22-13M
Material ID
8172027
Família
Ferramentas
Tipo
Indexable shoulder face mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
395.0 Gram
EAN
7323226449617
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180902
Origem
US,CN
Lançamento
26/09/2022
CoroPak de lançamento
22.2

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver MF80-R063Q22-13M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 14.808 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

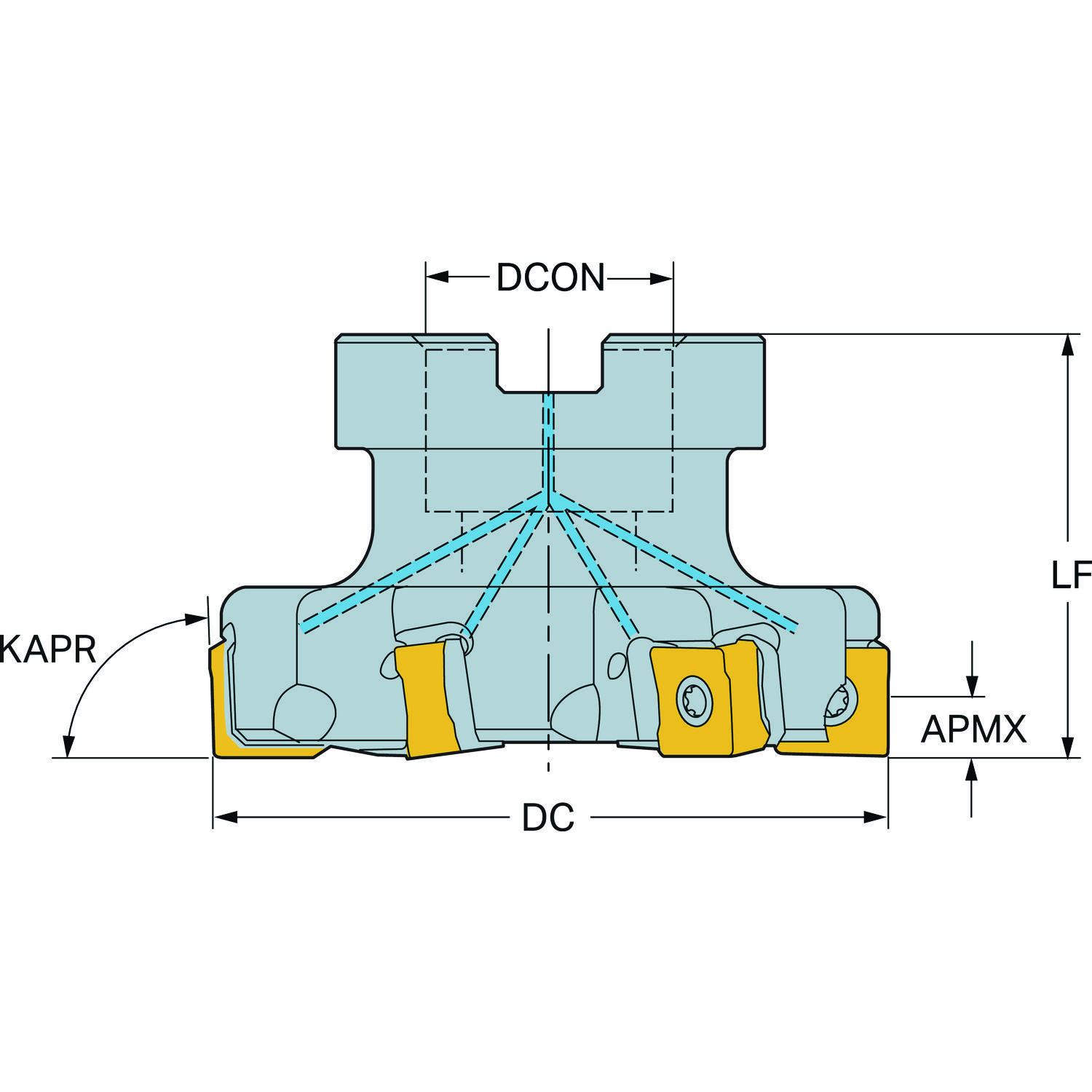

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 89.5
ângulo de saída axial GAMP -2.13
ângulo de saída radial GAMF -9.69
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 40 mm
Diâmetro da conexão DCONMS 22 mm
Diâmetro de corte DC 63 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22
Insert included angle EPSR 90
Keyway width (metric) KWW 10.4 mm
Letra standard STDLET A
Número de pastilhas CICT_1 5
Número efetivo de arestas de corte na parte periférica ZEFP 5
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MF80 -1305
Profundidade de corte máxima APMX 9 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 11800
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
