Ferramentas · Fresa de facear cantos a 90° intercambiável
490-040A32-14M
Corpo de Fresa CoroMill® 490 para cantos a 90 graus
Fresa · diâmetro de corte 40 mm, comprimento funcional 170 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Preço na loja
Entrega imediata
R$3.234,27a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 490-040A32-14M.
Vídeos
CoroMill 490 · cantos a 90°Hailtools · Academia da Usinagem · YouTube
Apresentação de uma fresa CoroMill 490Hailtools · Academia da Usinagem · YouTubeBiblioteca técnica: tudo sobre CoroMill 490 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 490-040A32-14M
- Código compactado
- 490-040A32-14M
- Material ID
- 5829324
- Família
- Ferramentas
- Tipo
- Fresa de facear cantos a 90° intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,005 kg
- EAN
- 25829324
- NCM
- 846610
- UNSPSC
- 23241624
- eCl@ss 13
- 21180801
- Origem
- SE
- Lançamento
- 19/02/2010
- CoroPak de lançamento
- 10.1
Arquivos CAD
- STP básico 74809171.stp
- STP detalhado 74809173.stp
- DXF 2D 74809170.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 3 × 5513 020-72 Parafuso da pastilha
- 1 × 5680 084-02 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 12.732 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

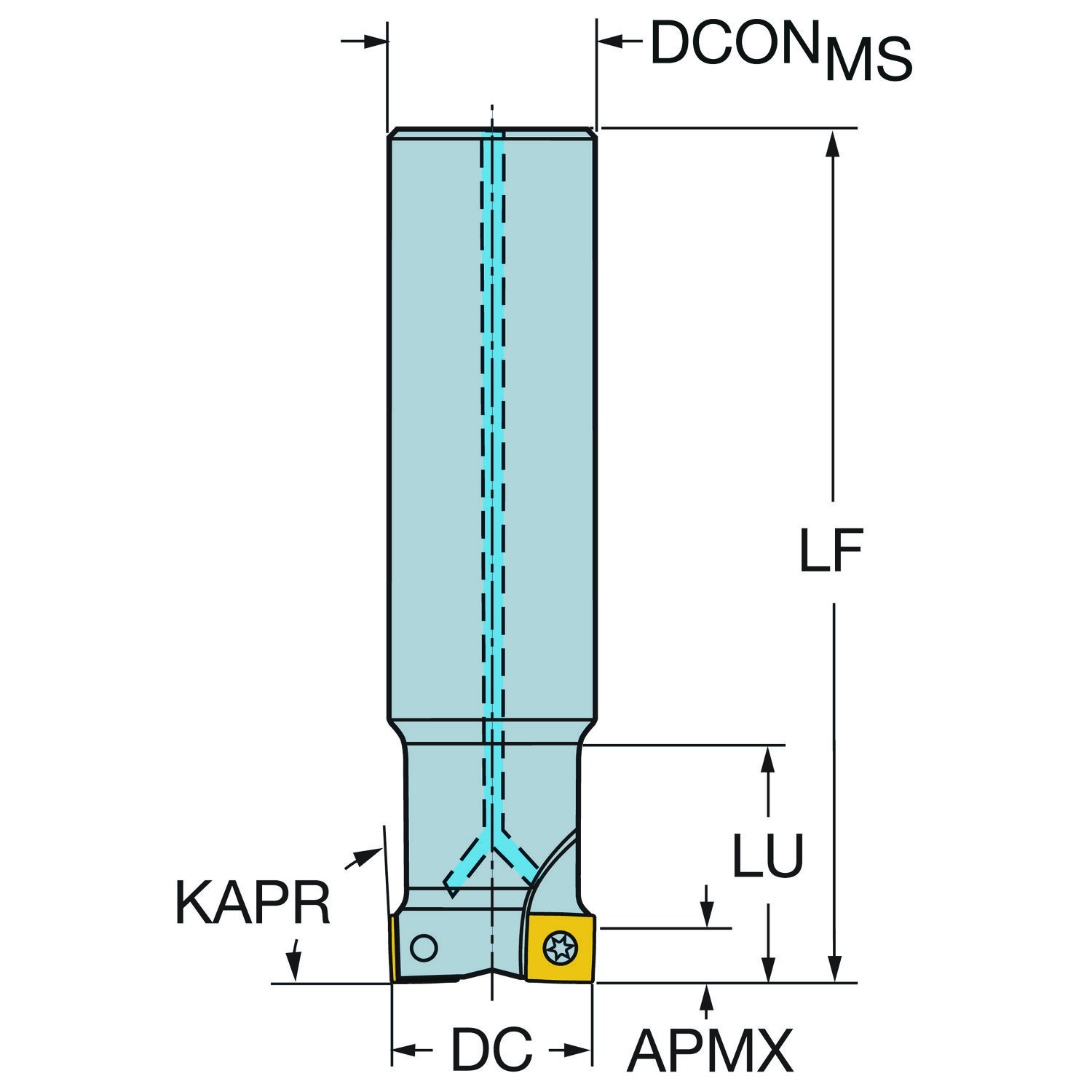

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de saída axial | GAMP | 14.14 |
| Ângulo de saída radial | GAMF | -8.69 |
| Ângulo máximo de usinagem em rampa | RMPX | 0 |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 14 |
| Código do tamanho do assento da pastilha | SSC_N | 14 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 60 mm |
| Comprimento funcional | LF | 170 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro de corte | DC | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 32.0 |
| Número de pastilhas | CICT_1 | 3 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroMill 490 — tamanho 14 (490R-1404..) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX | 10 mm |
| Propriedade antivibração | DPC | Não |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 26400 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 45 mm |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 94 no catálogo
490R-140408E CB50 Pastilha CoroMill® 490 para fresamento Entrega imediata
490R-140408M-MM 1040 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-MM 1240 CoroMill® 490, insert for milling Entrega imediata
490R-140408M-PH 4340 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-PM 1130 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-PM 1230 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-PM 3040 Pastilha CoroMill® 490 para fresamento Entrega imediata
490R-140408M-PM 3220 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-PM 3330 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-PM 4330 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140408M-PM 4340 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140412M-PM 1130 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140412M-PM 3220 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140416M-PM 3330 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490R-140420E 6190 Pastilha CoroMill® 490 para fresamento Entrega imediata
490R-140420E-MM 2040 Pastilha CoroMill® 490 para fresamento Entrega imediata Recomendado
490L-140408M-PM 3040 Pastilha CoroMill® 490 para fresamento
490L-140408M-PM 3220 Pastilha CoroMill® 490 para fresamento Recomendado
490L-140408M-PM 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E 6190 Pastilha CoroMill® 490 para fresamento
490R-140408E-ML 1040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-ML 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-ML 1250 CoroMill® 490, pastilha para fresamento
490R-140408E-ML 2040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-ML H13A Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-ML S30T Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-ML S40T Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-MM 1040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408E-MM 2040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-MM 1250 CoroMill® 490, pastilha para fresamento
490R-140408M-MM 2040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-MM S30T Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-MM S40T Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 1130 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 3040 Pastilha CoroMill® 490 para fresamento
490R-140408M-PH 3220 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 3330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 4220 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PH 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PL 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PL 1130 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PL 1220 CoroMill® 490, insert for milling Recomendado
490R-140408M-PL 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PL 3040 Pastilha CoroMill® 490 para fresamento
490R-140408M-PL 3330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PL 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PL 4340 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PM 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140408M-PM 1220 CoroMill® 490, insert for milling Recomendado
490R-140408M-PM 4220 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412E-MM 1040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412E-MM 1250 CoroMill® 490, pastilha para fresamento
490R-140412E-MM 2040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412E-MM S30T Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412E-MM S40T Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412M-PM 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412M-PM 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412M-PM 3040 Pastilha CoroMill® 490 para fresamento
490R-140412M-PM 3330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412M-PM 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140412M-PM 4340 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416E-MM 1040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416E-MM 2040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416M-PM 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416M-PM 1130 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416M-PM 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416M-PM 3040 Pastilha CoroMill® 490 para fresamento
490R-140416M-PM 3220 Pastilha CoroMill® 490 para fresamento
490R-140416M-PM 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140416M-PM 4340 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420E-MM 1040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-MM 1040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-MM 1240 CoroMill® 490, insert for milling
490R-140420M-MM 2040 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 1130 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 3040 Pastilha CoroMill® 490 para fresamento
490R-140420M-PH 3220 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 3330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 4220 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PH 4340 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 1020 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 1130 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 1230 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 3040 Pastilha CoroMill® 490 para fresamento
490R-140420M-PM 3220 Pastilha CoroMill® 490 para fresamento
490R-140420M-PM 3330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 4220 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 4330 Pastilha CoroMill® 490 para fresamento Recomendado
490R-140420M-PM 4340 Pastilha CoroMill® 490 para fresamento Recomendado Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 28 no catálogo
132L-40-32 Luva cilindrica
132L-50-32 Luva cilindrica
132L-60-32 Luva cilindrica
132N-4032 Luva cilindrica
392.41027-100 32 100A Adaptador com acoplamento HSK para ISO 9766
393.14-50 320 Pinça ER
393.14-50 340 Pinça ER
393.277-32 02 085A Cassete para adaptador de broca ajustável
393.277-40 32 074A Cassete para adaptador de broca ajustável
416.2-L32-40 Bucha excêntrica
A1B27-40 32 090 ISO 7388-1 para adaptador ISO 9766
A1B27-50 32 090 ISO 7388-1 para adaptador ISO 9766
A227-30 32 090 MAS-BT 403 para adaptador ISO 9766
A2B27-40 32 085 MAS-BT 403 para adaptador ISO 9766
A2B27-50 32 095 MAS-BT 403 para adaptador ISO 9766
A3B27-40 32 090 CAT-V para adaptador ISO 9766
A3B27-50 32 090 CAT-V para adaptador ISO 9766
C4-391.27-32 088 Coromant Capto® para adaptador ISO 9766
C5-391.27-32 075 Coromant Capto® para adaptador ISO 9766
C6-391.19-32 095 Coromant Capto® para mandril com fixação térmica
C6-391.27-32 075 Coromant Capto® para adaptador ISO 9766
C6-391.27CCH-32 135 Coromant Capto® para adaptador ISO 9766
C8-391.27-32 090 Coromant Capto® para adaptador ISO 9766
HA06-SH32Q-S-120 HSK para mandril iLock com fixação térmica
HA10-SH32Q-S-120 HSK para mandril iLock com fixação térmica
HT06-DR32-A052-090 HSK para adaptador ISO 9766
HT08-DR32-A052-095 HSK para adaptador ISO 9766
HT10-DR32-A052-100 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.

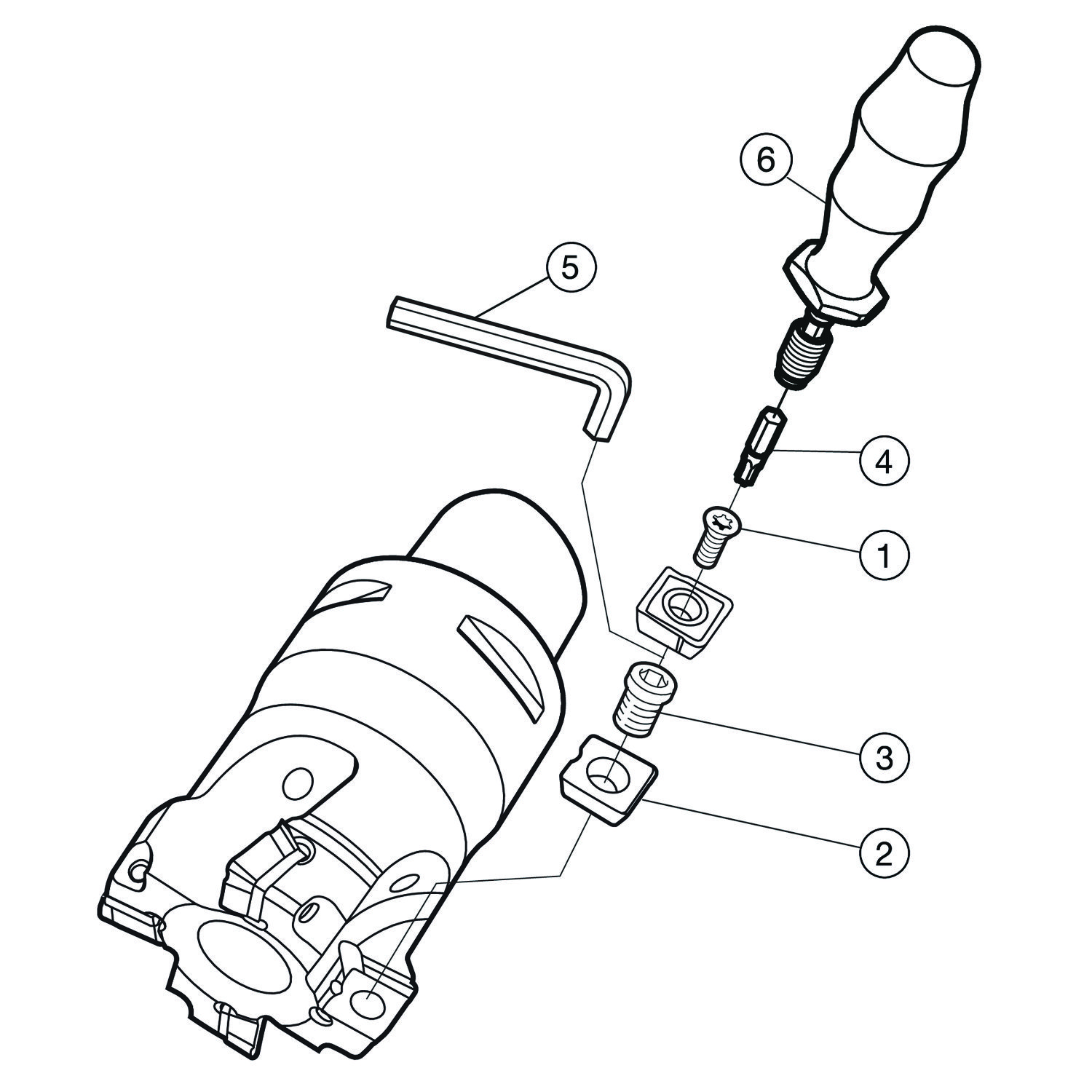

Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
490-050Q22-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-050Q22-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-063Q22-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-080Q27-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-100Q32-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
MS20-R016A16-10L Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R016EH16-10L Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R018A16L-10L Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R020A20-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R022A20L-10L Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R025A25-10M Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado
MS20-R025EH25-10H Corpo de Fresa CoroMill® MS20 para cantos a 90 graus Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
5513 020-72
5680 084-02
5680 105-02
