490-100Q32-14M
Corpo de Fresa CoroMill® 490 para cantos a 90 graus
Fresa · diâmetro de corte 100 mm, comprimento funcional 50 mm, 7 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Preço na loja
Entrega imediata
R$6.468,52 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 490-100Q32-14M
- Código compactado
- 490-100Q32-14M
- Material ID
- 5844042
- Família
- Ferramentas
- Tipo
- Indexable shoulder face mill
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.441 Kilogram
- EAN
- 25844042
- NCM
- 846610
- UNSPSC
- 23241623
- eCl@ss 13
- 21180902
- Origem
- SE
- Lançamento
- 19/02/2010
- CoroPak de lançamento
- 10.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 32.242 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

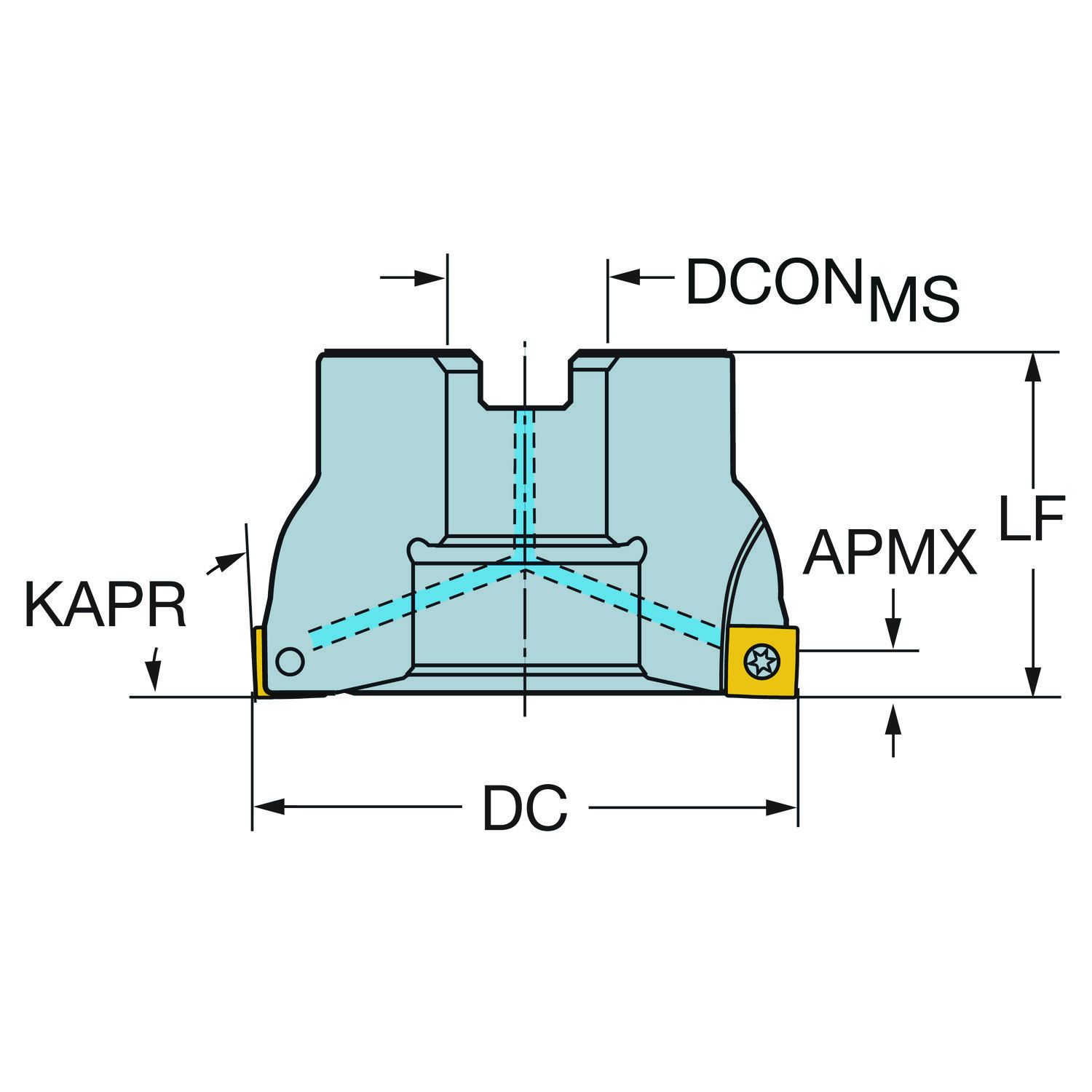

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| ângulo de saída axial | GAMP | 16.11 |
| ângulo de saída radial | GAMF | -7.24 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 14 |
| Código do tamanho do assento da pastilha | SSC_N | 14 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 50 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro de corte | DC | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Arbor -ISO 6462 -B (cutter retaining screw) -metric: 32 |
| Insert included angle | EPSR | 90 |
| Keyway width (metric) | KWW | 14.4 mm |
| Letra standard | STDLET | B |
| Número de pastilhas | CICT_1 | 7 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 7 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroMill 490 -size 14 (490R-1404..) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX | 10 mm |
| Propriedade antivibração | DPC | Não |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 8900 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 41 no catálogo
392.41005-100 32 050A Adaptador HSK para fixação tipo árvore
392.54005C4032055 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.54005C5032055 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.55505C3032045 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55505C4032050 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55805C5032055 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
A1B05-40 32 050 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-40 32 100 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-50 32 035 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 32 100 Adaptador ISO 7388-1 para fixação tipo árvore A1B05-50 32 160 Adaptador ISO 7388-1 para fixação tipo árvore
A1B08-40 32 060 Adaptador ISO 7388-1 para fixação tipo árvore para fresa de de disco e de facear
A205-30 32 050 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 32 065 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-40 32 100 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-50 32 055 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 32 100 Adaptador MAS-BT 403 para fixação tipo árvore A2B05-50 32 160 Adaptador MAS-BT 403 para fixação tipo árvore A2B08-40 32 060 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
AA3B05-50 32 050 Adaptador CAT-V para fixação tipo árvore
C10-391.05C-32 075 Adaptador Coromant Capto® para fixação tipo árvore
C10-391.10-32 065 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C10-Q32D-095-400 Adaptador antivibratório tipo árvore Coromant Capto® C5-391.05C-32 040 Adaptador Coromant Capto® para fixação tipo árvore
C5-391.10-32 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C6-391.05C-32 025M Adaptador Coromant Capto® para fixação tipo árvore
C6-391.07C-32 030 Adaptador Coromant Capto® para fixação tipo árvore
C6-391.10-32 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco C8-391.05C-32 030M Adaptador Coromant Capto® para fixação tipo árvore
C8-391.06-32 320 Adaptador Coromant Capto® para fixação tipo árvore antivibratório C8-391.10-32 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-Q32D-080-220 Adaptador antivibratório tipo árvore Coromant Capto®
C8-Q32D-080-320 Adaptador antivibratório tipo árvore Coromant Capto®
C8-Q32D-080-360 Adaptador antivibratório tipo árvore Coromant Capto®
HA06-AR32-B078-060 Adaptador HSK para fixação tipo árvore
HA08-AR32-B078-060 Adaptador HSK para fixação tipo árvore
HA10-AR32-B078-050 Adaptador HSK para fixação tipo árvore
HA10-AR32-B078-100 Adaptador HSK para fixação tipo árvore
HA10-Q32D-080-250 Adaptador HSK para fixação tipo árvore antivibratório
HA10-Q32D-080-390 Adaptador HSK para fixação tipo árvore antivibratório
HA12-AR32-B078-100 Adaptador HSK para fixação tipo árvore Nada com esse termo. Tente só o início do código.

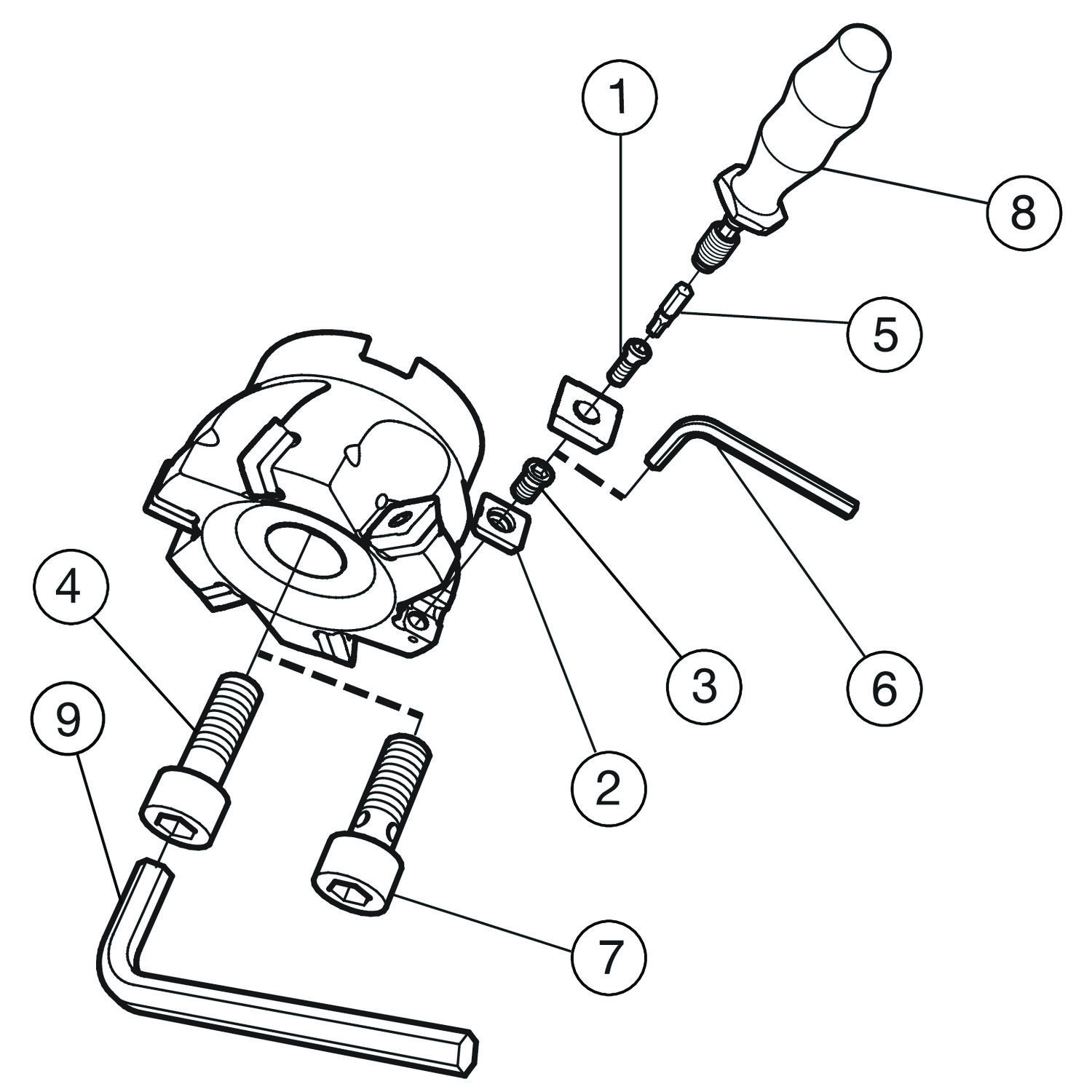

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-72 Parafuso de cabeça escareada 7 na ferramenta
5322 471-01 Calço da pastilha 7 na ferramenta
5512 090-01 Parafuso vazado 7 na ferramenta
5680 084-02 Bit 1 na ferramenta
5680 010-01 Chave 1 na ferramenta 5512 098-04 Parafuso com cabeça
5680 105-02 Torquímetro ajustável Nm
3021 010-120 Chave Allen Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
