Adaptação · Adaptador rotativo

C8-391.06-32 320

Adaptador Coromant Capto® para fixação tipo árvore antivibratório

Adaptador simétrico rotativo · comprimento funcional 320 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Sem reposição

Item sem reposição na Sandvik Coromant.

A fábrica não repõe mais o item; vale o que houver em estoque.

Substituição oficial da fábrica C8-Q32D-080-320 Adaptador antivibratório tipo árvore Coromant Capto® · Liberado
Ver o substituto: C8-Q32D-080-320

Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C8-391.06-32 320.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C8-391.06-32 320
Código compactado
C8-391.06-32320
Material ID
5729389
Família
Adaptação
Tipo
Adaptador rotativo
Peso unitário
13,24 kg
EAN
10908026
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
06/11/1995
CoroPak de lançamento
95.3

Arquivos CAD

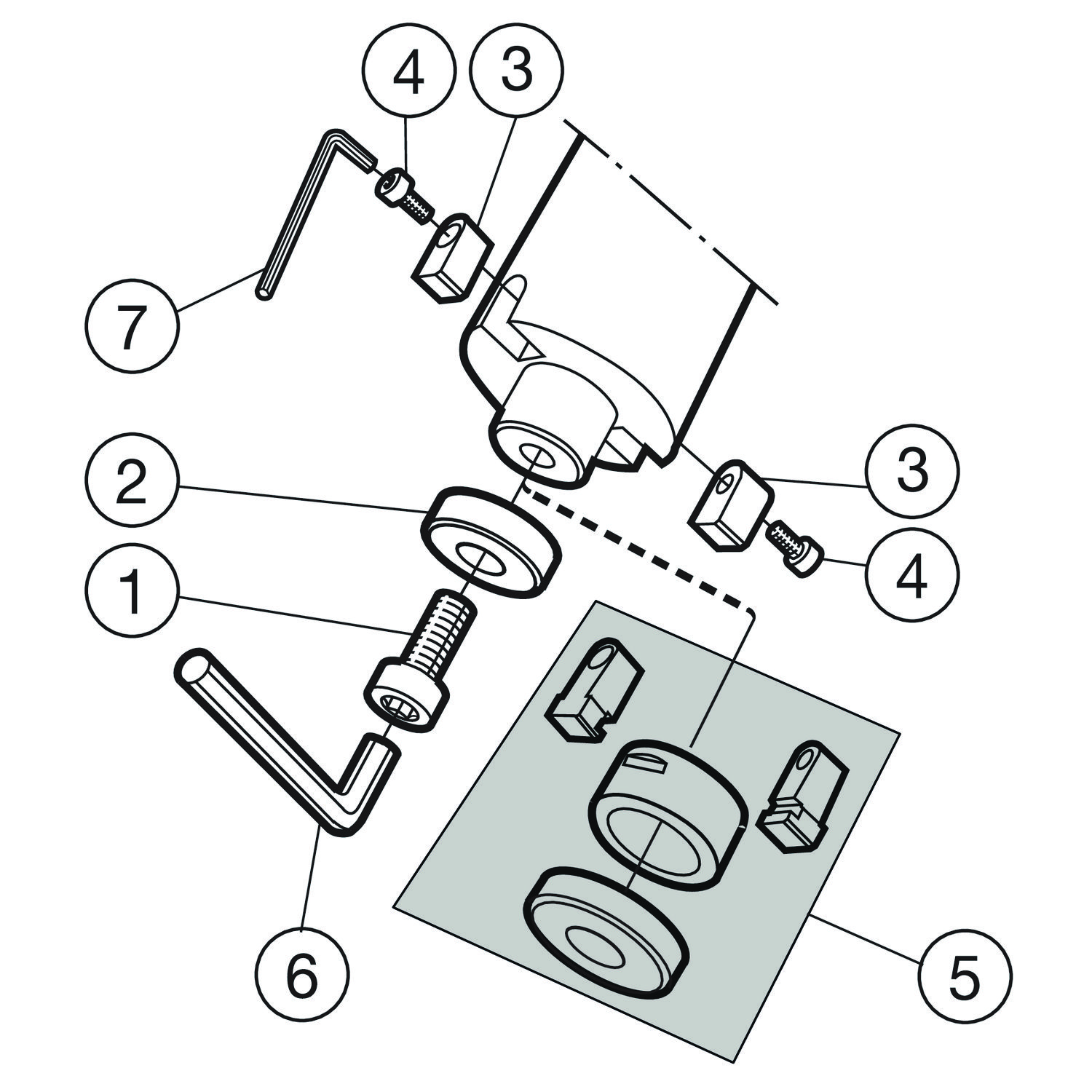

Itens inclusos

  • 1 × 3212 020-564 Parafuso
  • 1 × 5541 015-04 Arruela
  • 2 × 5631 010-04 Chaveta de arraste
  • 2 × 3212 010-308 Parafuso
  • 1 × 5638 035-011 Jogo de buchas

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

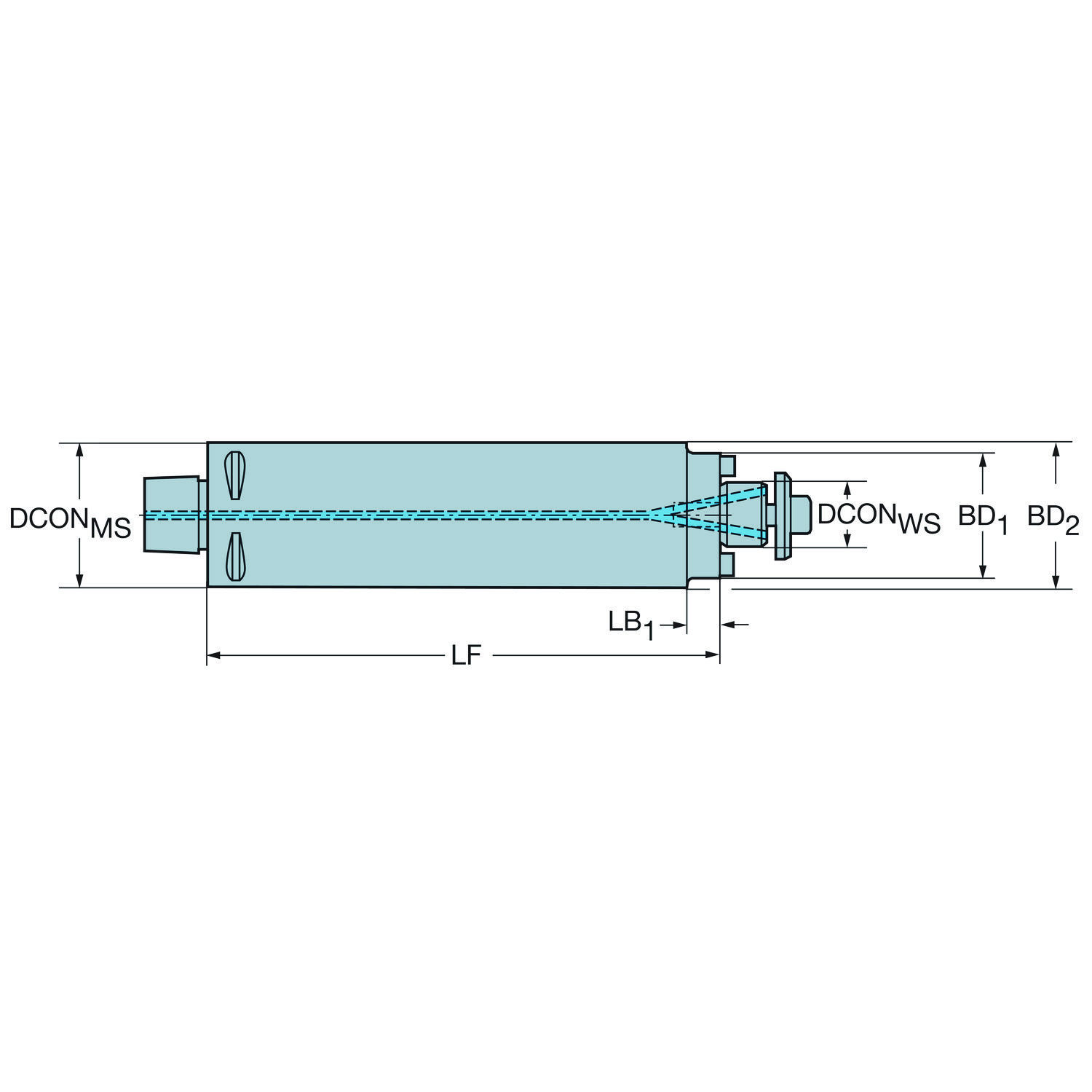

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Sem balanceamento
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 18 mm
Comprimento do corpo LB_2 320 mm
Comprimento funcional LF 320 mm
Comprimento total OAL 368 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro da conexão DCONWS 32 mm
Diâmetro do corpo BD_1 70 mm
Diâmetro do corpo BD_2 80 mm
Diâmetro funcional DFC 55 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C8
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 32
Kappa (eixo z rot.) KAP 0
Numero standard STDNO ISO26623-1
Peso do item WT 13.24 kg
Pressão de refrigeração CP 80 bar
Propriedade antivibração DPC Sim
Rotação máxima RPMX 3000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 180 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
