419-100Q32-14M

Ferramentas · Indexable face and plunge mill

419-100Q32-14M

Corpo de Fresa de facear CoroMill® 419

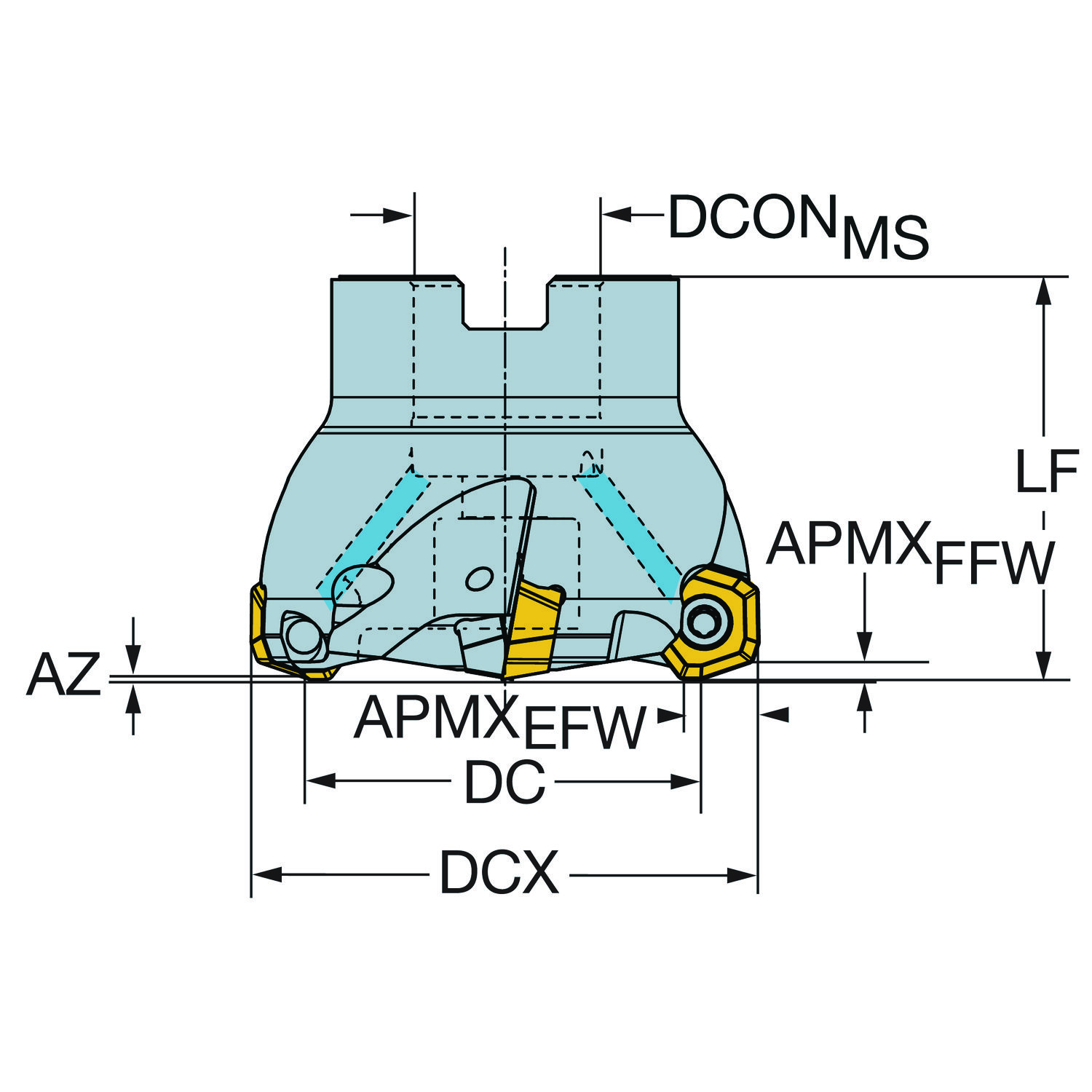

Fresa · diâmetro de corte 85,3 mm, comprimento funcional 50 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Preço na loja

Entrega imediata

R$6.188,24 a unidade. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
419-100Q32-14M
Código compactado
419-100Q32-14M
Material ID
6289898
Família
Ferramentas
Tipo
Indexable face and plunge mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.644 Kilogram
EAN
26289898
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180901
Origem
CN,US
Lançamento
20/10/2012
CoroPak de lançamento
13.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 19
ângulo de saída axial GAMP 9.15
ângulo de saída radial GAMF 4.23
ângulo máximo de usinagem em rampa RMPX 3
Código do material do corpo BMC Steel

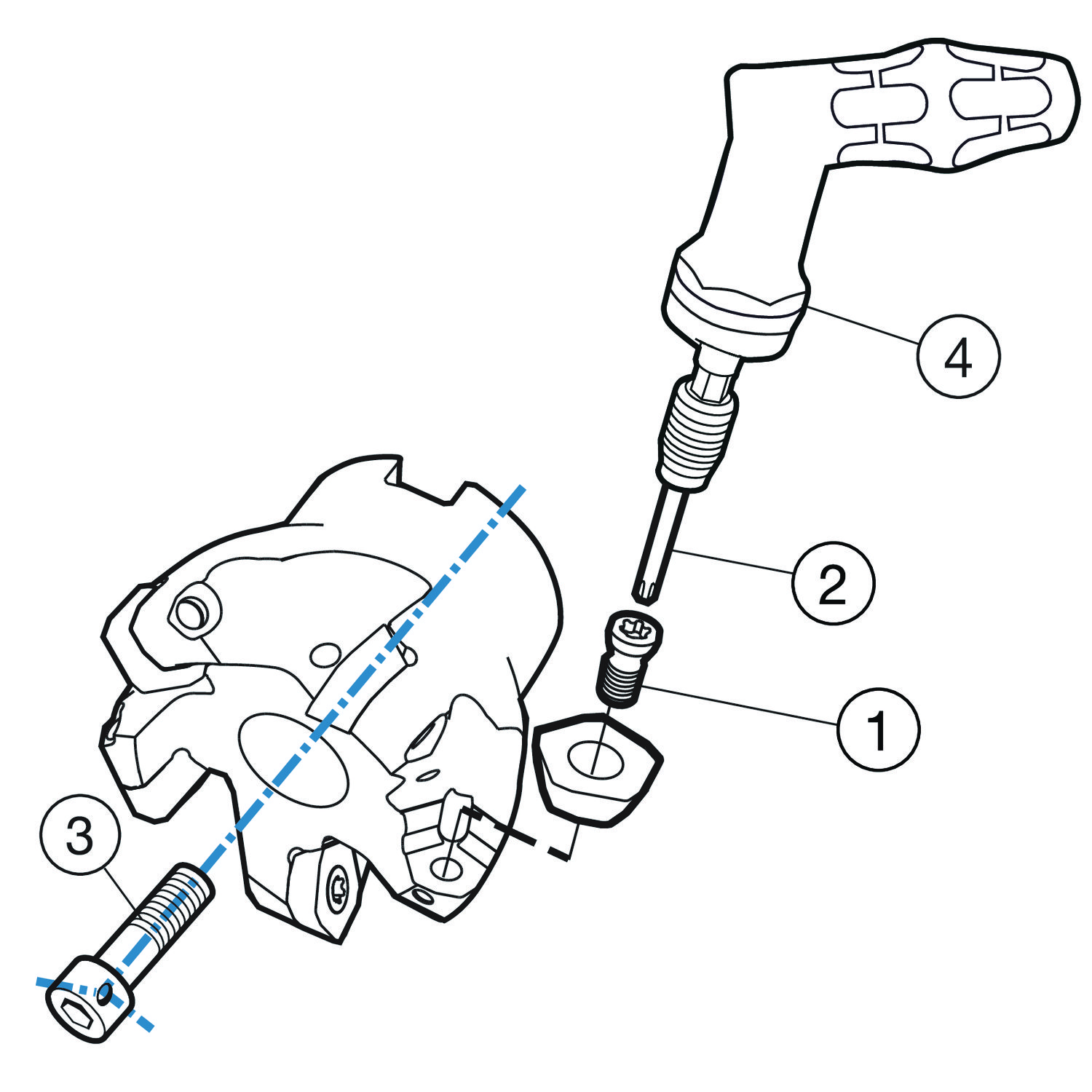

Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 50 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 85.3 mm
Diâmetro de corte máximo DCX 100 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -B (cutter retaining screw) -metric: 32
Keyway width (metric) KWW 14.4 mm
Letra standard STDLET B
Número de pastilhas CICT_2 6
Número efetivo de arestas de corte na parte periférica ZEFP 6
Numero standard STDNO ISO6462

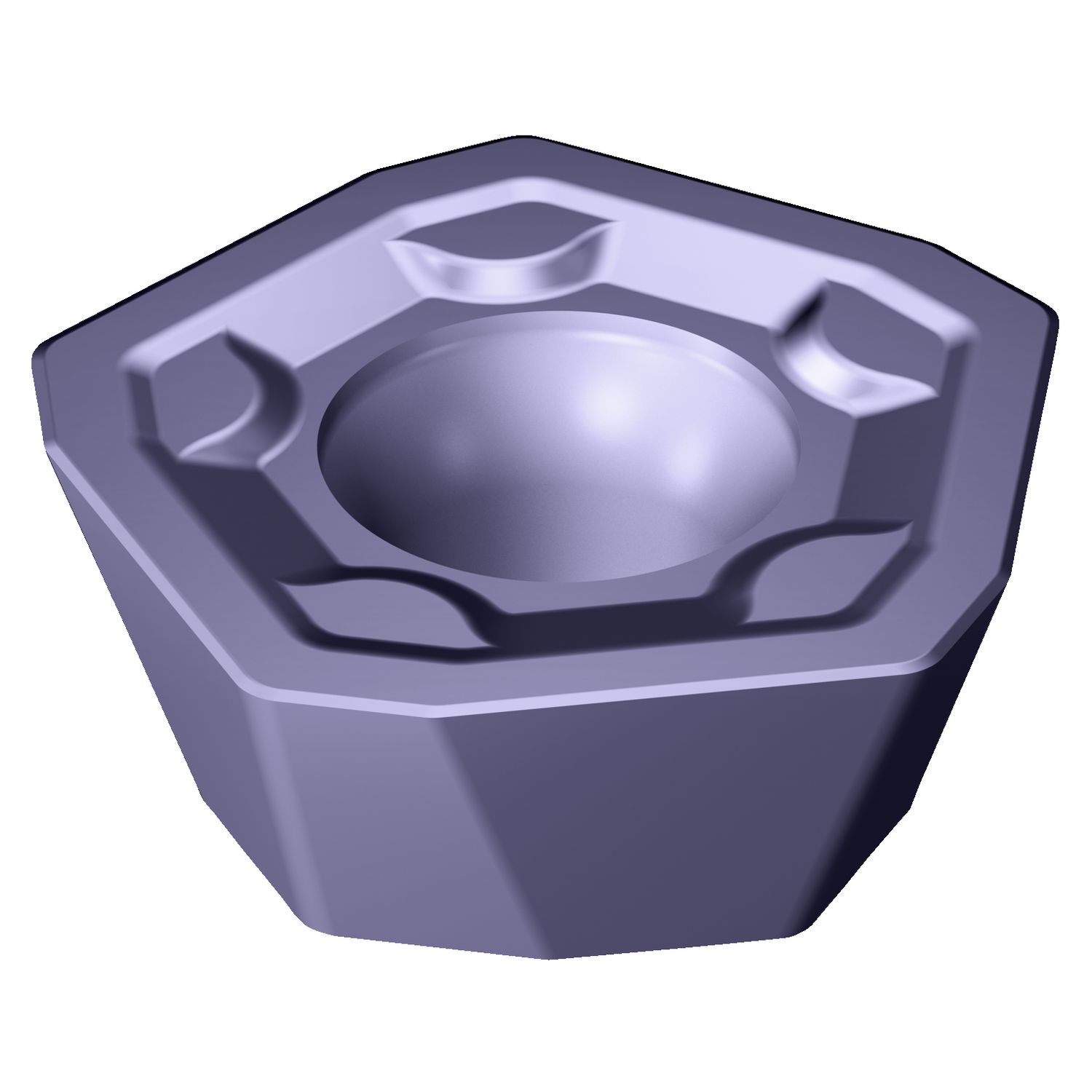

Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 419 -size 1405 (419R-1405)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_EFW 8 mm
Profundidade de corte máxima APMX_FFW 2 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 11400
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
