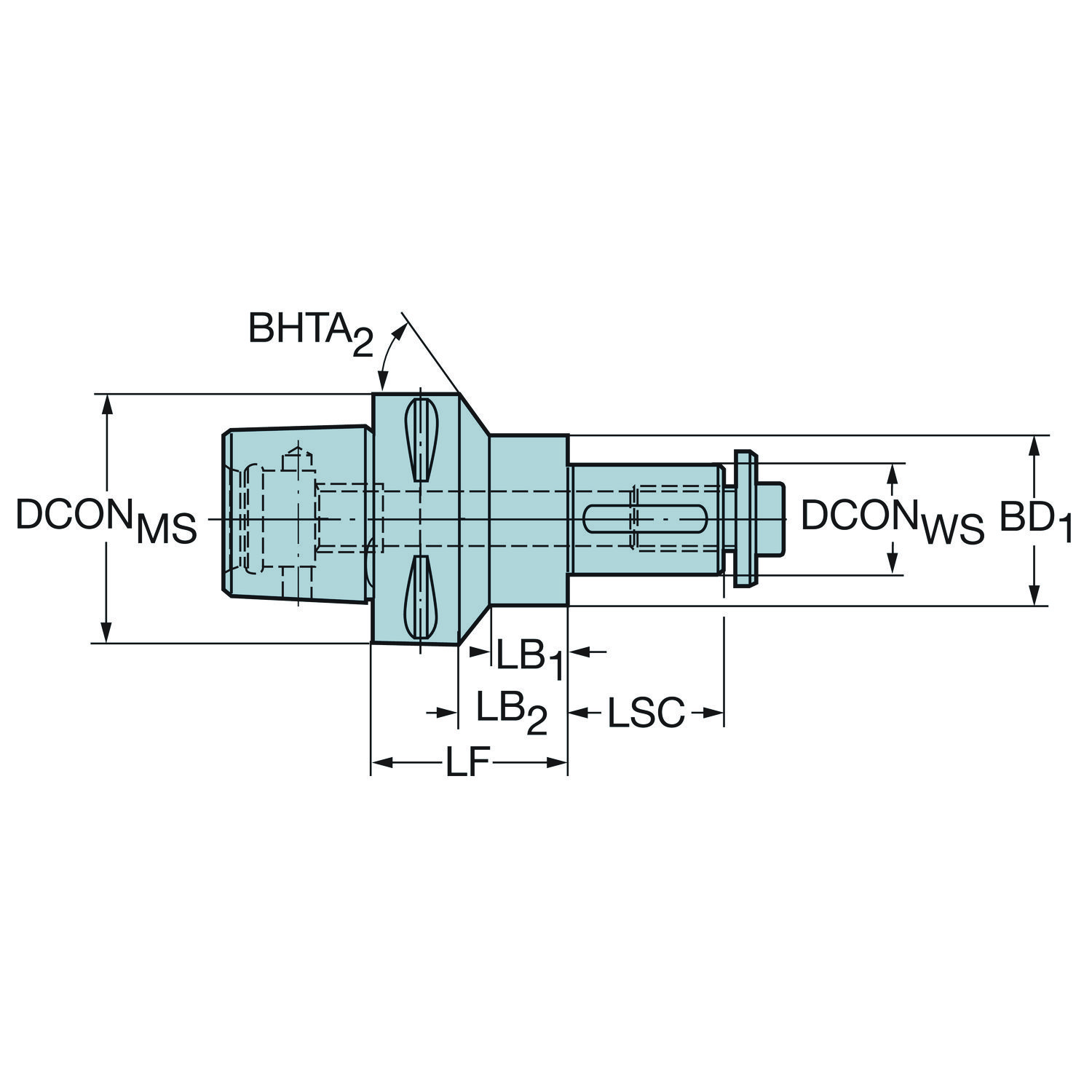

C10-391.10-32 065 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

C10-391.10-32 065

Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco

Adaptador simétrico rotativo · comprimento funcional 65 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-391.10-32 065.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C10-391.10-32 065
Código compactado
C10-391.10-32065
Material ID
6070043
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
4,425 kg
EAN
26070043
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
20/09/2011
CoroPak de lançamento
11.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 020-563 Parafuso
  • 1 × 5541 015-04 Arruela
  • 1 × 3191 010-621 Chaveta paralela

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 71
Ângulo de conicidade BHTA_3 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 60 mm
Comprimento do corpo LB_1 20 mm
Comprimento do corpo LB_2 29 mm
Comprimento do corpo LB_3 65 mm
Comprimento funcional LF 65 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 32 mm
Diâmetro do corpo BD_1 48 mm
Diâmetro do corpo BD_2 48 mm
Diâmetro do corpo BD_3 100 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 240 -1 arraste por chaveta — métrica: 32
Numero standard STDNO ISO26623-1
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 6000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 180 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
