425-100Q32-17H

Ferramentas · Indexable face and plunge mill

425-100Q32-17H

Fresa de facear CoroMill® 425

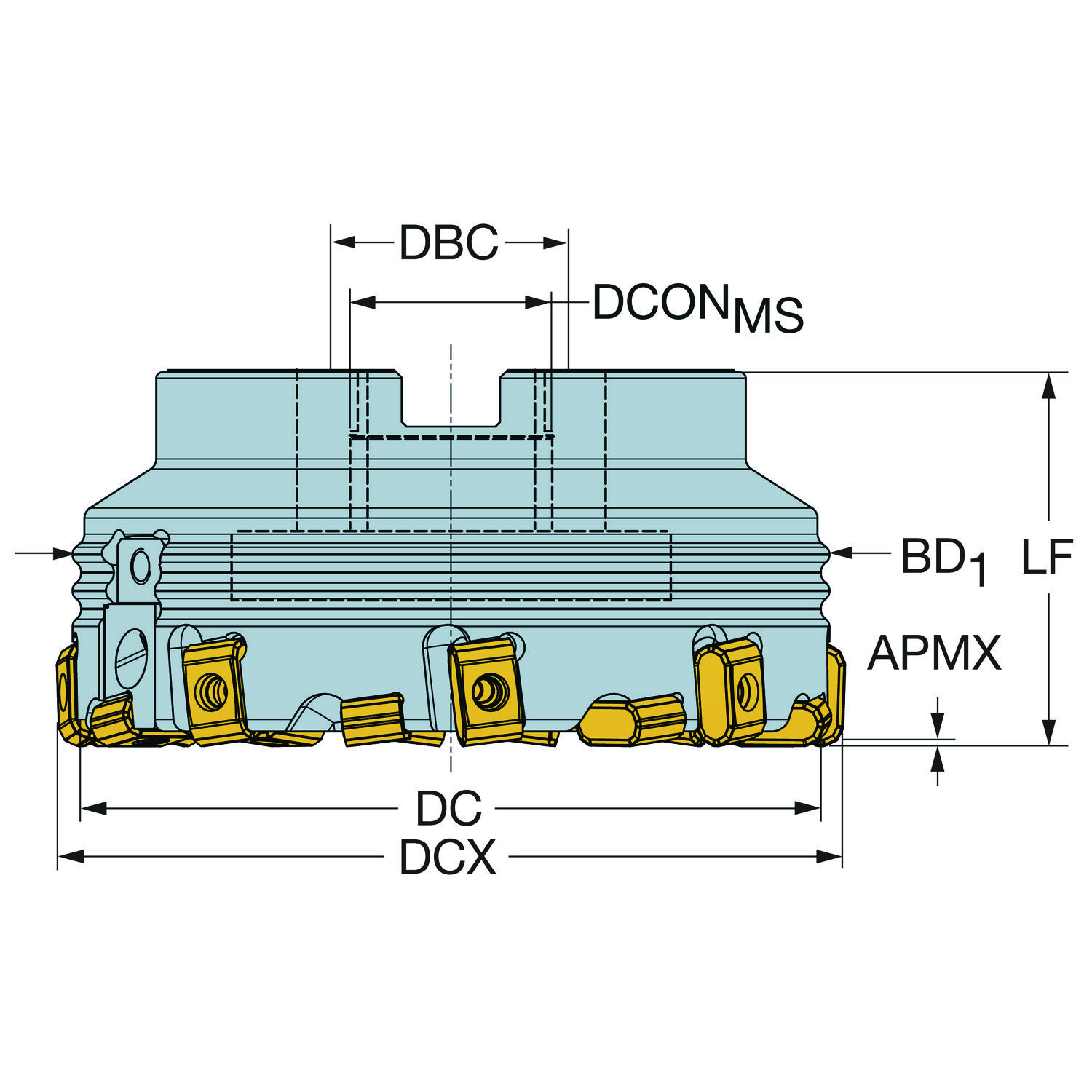

Fresa · diâmetro de corte 100 mm, comprimento funcional 63 mm, 12 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
425-100Q32-17H
Código compactado
425-100Q32-17H
Material ID
6717966
Família
Ferramentas
Tipo
Indexable face and plunge mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
2.796 Kilogram
EAN
26717966
NCM
846610
UNSPSC
23241625
eCl@ss 13
21180901
Origem
US
Lançamento
22/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 25
ângulo de saída axial GAMP -10.95
ângulo de saída radial GAMF 7.08
ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Steel
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento do corpo LB 63 mm
Comprimento funcional LF 63 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 100 mm
Diâmetro de corte máximo DCX 107 mm
Diâmetro do corpo BD 101.9 mm
Diâmetro do cubo DHUB 81.9 mm
Direção da interface de adaptação da máquina ADINTMS Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 32
Keyway width (metric) KWW 14.4 mm
Letra standard STDLET A
Número de pastilhas CICT_2 6
Número de pastilhas CICT_3 6
Número efetivo de arestas de corte na parte periférica ZEFP 12
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 425 -size 17 (425N-1707)
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_3 CoroMill 425 -size 17 (425N-1707)
Profundidade de corte máxima APMX_FFW 0.9 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 4770
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
