392.41005-100 32 050A — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

392.41005-100 32 050A

Adaptador HSK para fixação tipo árvore

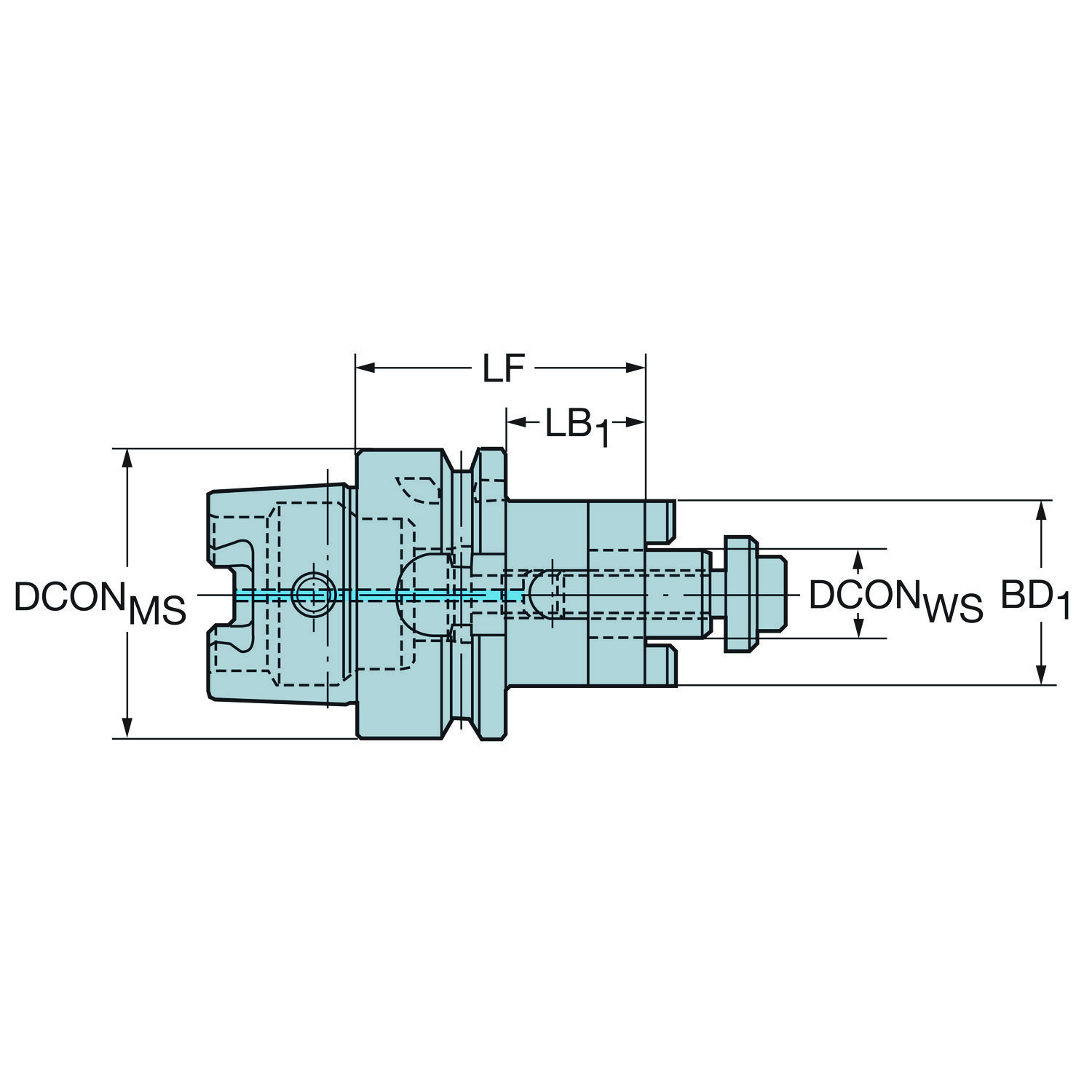

Adaptador simétrico rotativo · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Sem reposição

Item sem reposição na Sandvik Coromant.

A fábrica não repõe mais o item; vale o que houver em estoque.

Substituição oficial da fábrica HA10-AR32-B078-050 Adaptador HSK para fixação tipo árvore · Liberado
Ver o substituto: HA10-AR32-B078-050

Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
392.41005-100 32 050A
Código compactado
392.41005-10032050A
Material ID
5759837
Família
Adaptação
Tipo
Adaptador rotativo
Peso unitário
2,806 kg
EAN
10948674
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
02/12/1996
CoroPak de lançamento
97.1

Arquivos CAD

Itens inclusos

  • 1 × 3212 020-564 Parafuso de montagem
  • 1 × 5541 015-04 Arruela
  • 2 × 5631 010-11 Chaveta de arraste
  • 2 × 3212 010-308 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código do método de balanceamento BLMC Balanceamento pelo projeto
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 21 mm
Comprimento do corpo LB_2 50 mm
Comprimento funcional LF 50 mm
Comprimento total OAL 100 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 32 mm
Diâmetro do corpo BD_1 63 mm
Diâmetro do corpo BD_2 100 mm
Diâmetro funcional DFC 75.013 mm
Direção da interface de adaptação da máquina ADINTMS HSK -A — tamanho 100
Direção de interface de adaptação da peça ADINTWS Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 32
Kappa (eixo z rot.) KAP 0
Letra standard STDLET A
Numero standard STDNO ISO12164-1
Peso do item WT 2.806 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 180 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
