Ferramentas · Fresa de facear cantos a 90° intercambiável

MS40-R100Q32-13M

Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus

Fresa · diâmetro de corte 100 mm, comprimento funcional 50 mm, 9 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$8.112,71a unidade

Prazo e condições da loja Hailtools. Como comprar

R$8.112,71 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
MS40-R100Q32-13M
Código compactado
MS40-R100Q32-13M
Material ID
8637058
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,58 kg
EAN
7323228293119
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180902
Origem
CN,US
Lançamento
24/02/2025
CoroPak de lançamento
25.1

Arquivos CAD

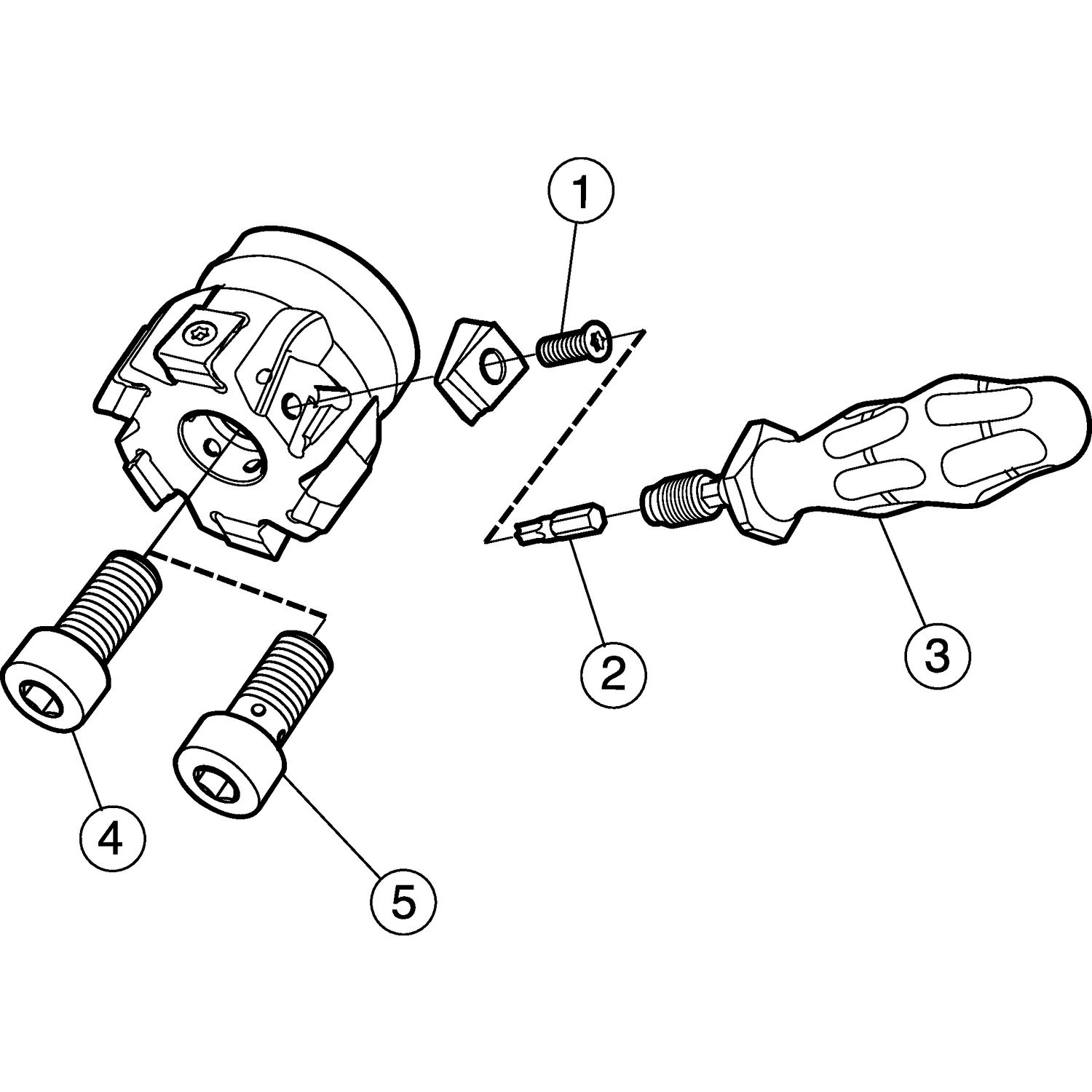

Itens inclusos

  • 9 × 5513 020-96 Parafuso da pastilha
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver MS40-R100Q32-13M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 22.810 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

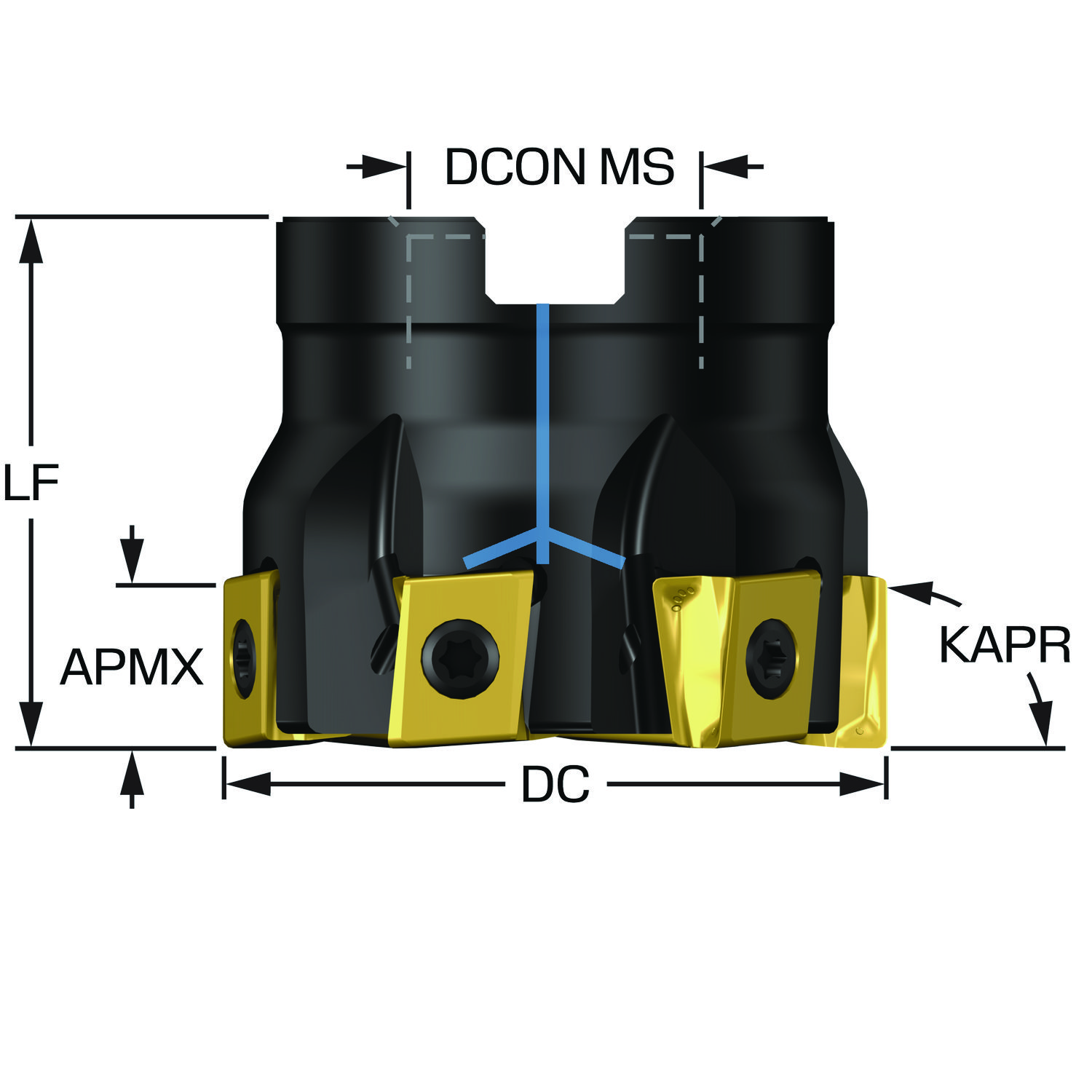

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída axial GAMP -5
Ângulo de saída radial GAMF -16
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 50 mm
Comprimento util LU 50 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 100 mm
Direção da interface de adaptação da máquina ADINTMS Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 32
Keyway width (metric) KWW 14.4 mm
Letra standard STDLET A
Número de pastilhas CICT_1 9
Número efetivo de arestas de corte na parte periférica ZEFP 9
Numero standard STDNO ISO6462
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MS40 1306 (MS40-1306)
Profundidade de corte máxima APMX 12 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 7400
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
