Adaptação · Adaptador rotativo
A2B08-40 32 060
MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
Adaptador simétrico rotativo · comprimento funcional 46 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A2B08-40 32 060.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A2B08-40 32 060
- Código compactado
- A2B08-4032060
- Material ID
- 6073988
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,86 kg
- EAN
- 26073988
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 75064266.stp
- STP detalhado 75064268.stp
- DXF 2D 75064267.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

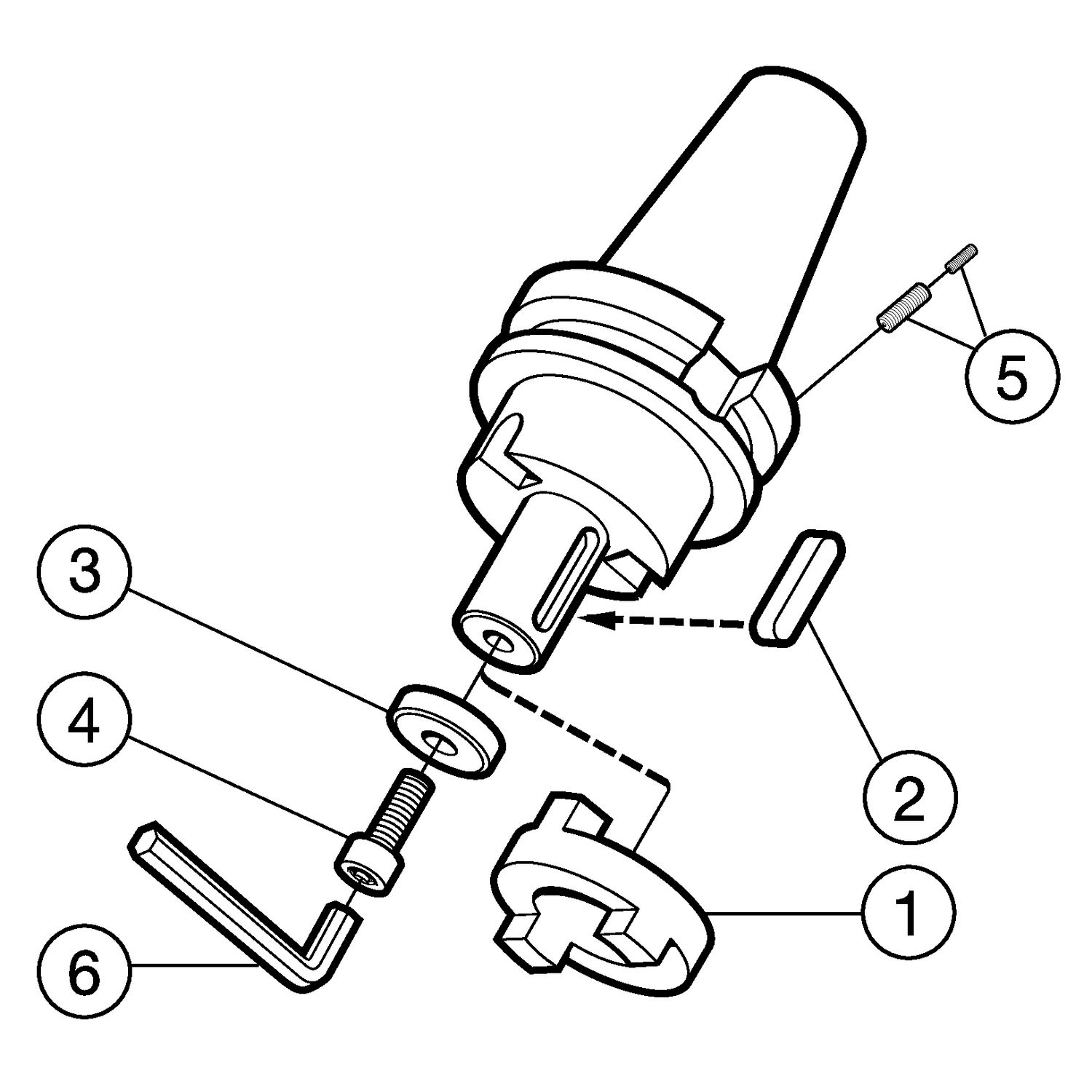

Itens inclusos
- 1 × 5632 010-07 Chaveta paralela
- 1 × 5541 015-04 Arruela
- 1 × 3212 020-563 Parafuso central
- 1 × 5643 017-01 Jogo de pinos-guia
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

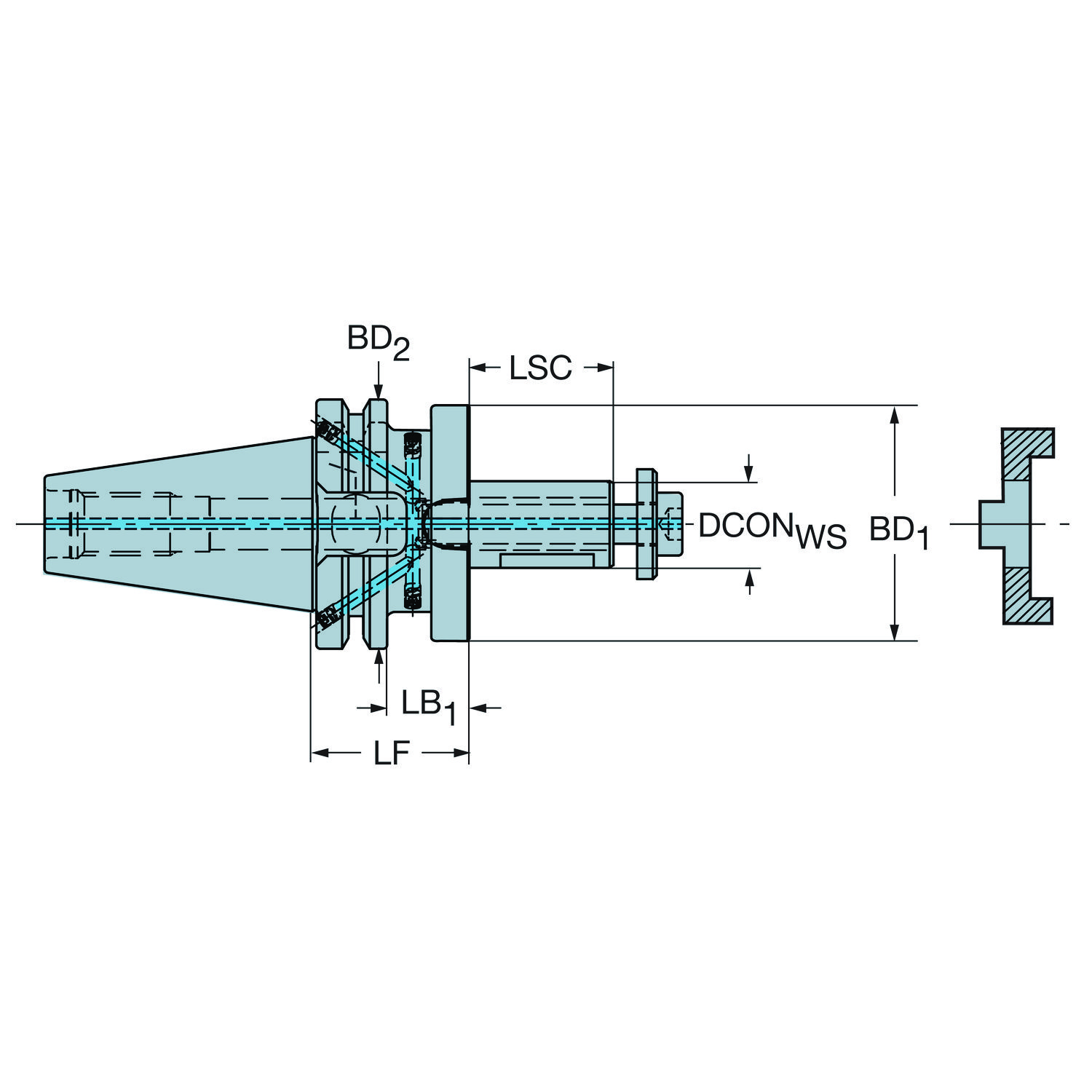

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento de fixação | LSCWS | 38 mm |
| Comprimento do corpo | LB_1 | 18 mm |
| Comprimento do corpo | LB_2 | 46 mm |
| Comprimento funcional | LF | 46 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 58 mm |
| Diâmetro do corpo | BD_2 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/refrigeração pelo flange - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -ISO 6462 -A/B (parafuso central/arruela) — métrica: 32 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 180 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 106 no catálogo
162-140Q32-60 Fresa para engrenagens CoroMill® 162
345-100Q32-13H Corpo de Fresa de facear CoroMill® 345 Recomendado
345-100Q32-13HX Corpo de Fresa de facear CoroMill® 345
345-100Q32-13L Corpo de Fresa de facear CoroMill® 345
345-100Q32-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
419-100Q32-14H Corpo de Fresa de facear CoroMill® 419
419-100Q32-14M Corpo de Fresa de facear CoroMill® 419
425-100Q32-17H Fresa de facear CoroMill® 425
490-100Q32-08H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-100Q32-08L Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-100Q32-08M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-100Q32-14H Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-100Q32-14L Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
490-100Q32-14M Corpo de Fresa CoroMill® 490 para cantos a 90 graus Recomendado
5549 201-011 Disco de pressão para árvore com parafusos de acionamento
5B90-100Q32-09H Corpo de Fresa de facear M5B90
5C90-100Q32-09M Corpo de Fresa de facear M5C90
600-100Q32-12H Corpo de Fresa de facear CoroMill® 600
690-080Q32-1461M Corpo de Fresa CoroMill® 690 de aresta longa para cantos a 90 graus
690-100Q32-1461H Corpo de Fresa CoroMill® 690 de aresta longa para cantos a 90 graus
725-100Q32-21H Corpo de Fresa de facear CoroMill® 745
725-100Q32-21M Corpo de Fresa de facear CoroMill® 745
745-100Q32-21H Corpo de Fresa de facear CoroMill® 745
745-100Q32-21M Corpo de Fresa de facear CoroMill® 745
745-100Q32-21MD Corpo de Fresa de facear CoroMill® 745
L331.52C-100S32EM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
L331.52C-100S32FM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
L331.52C-100S32KM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
MF80-R100Q32-13H Fresa de faceamento CoroMill® MF80
MF80-R100Q32-13M Fresa de faceamento CoroMill® MF80
MR20-R100Q32-16H CoroMill® MR20, cutter for profile milling
MR20-R100Q32-16M CoroMill® MR20, cutter for profile milling
MR80-R100Q32-12H Fresa de faceamento CoroMill® MR80
MR80-R100Q32-12M Fresa de faceamento CoroMill® MR80
MS40-R080Q32-56M Corpo de Fresa CoroDrill® MS40 Long Edge para cantos a 90 graus
MS40-R100Q32-13H Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS40-R100Q32-13M Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus
MS60-R100Q32-16H Corpo de Fresa CoroMill® MS60 para cantos a 90 graus
MS60-R100Q32-16M Corpo de Fresa CoroMill® MS60 para cantos a 90 graus
N331.32-100S32CM06.00 CoroMill® 331, fresa ajustável para fresamento lateral completo e faceamento
N331.32-102S32EMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
N331.32-102S32FMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
N331.32-102S32KMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
N331.32C-100S32CM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-100S32DM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-100S32EM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-100S32FM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.32C-100S32KM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
N331.35C-100S32CM060 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 Recomendado
N331.35C-100S32DM080 Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 Recomendado
R200-080Q32-20L Corpo de Fresa de facear CoroMill® 200
R200-080Q32-20M Corpo de Fresa de facear CoroMill® 200
R200-084Q32-16M Corpo de Fresa de facear CoroMill® 200
R200-088Q32-12L Corpo de Fresa de facear CoroMill® 200
R200-088Q32-12M Corpo de Fresa de facear CoroMill® 200
R200-105Q32-20L Corpo de Fresa de facear CoroMill® 200
R200-105Q32-20M Corpo de Fresa de facear CoroMill® 200
R200-109Q32-16L Corpo de Fresa de facear CoroMill® 200
R200-109Q32-16M Corpo de Fresa de facear CoroMill® 200
R210-100Q32-14H Corpo de Fresa de facear CoroMill® 210 Recomendado
R210-100Q32-14M Corpo de Fresa de facear CoroMill® 210 Recomendado
R245-080Q32-18H Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-080Q32-18M Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-100Q32-12H Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-100Q32-12L Corpo de Fresa de facear CoroMill® 245
R245-100Q32-12M Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-100Q32-18H Corpo de Fresa de facear CoroMill® 245 Recomendado
R245-100Q32-18M Corpo de Fresa de facear CoroMill® 245 Recomendado
R300-100Q32-16H Corpo de Fresa de facear CoroMill® 300 Recomendado
R300-100Q32-16M Corpo de Fresa de facear CoroMill® 300 Recomendado
R300-100Q32-20H Corpo de Fresa de facear CoroMill® 300 Recomendado
R300-100Q32-20L Corpo de Fresa de facear CoroMill® 300 Recomendado
R300-100Q32-20M Corpo de Fresa de facear CoroMill® 300 Recomendado
R300-125Q32-16H Corpo de Fresa de facear CoroMill® 300 Recomendado
R300-125Q32-16M Corpo de Fresa de facear CoroMill® 300 Recomendado
R331.32C-125Q32CM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-125Q32DM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-125Q32EM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-125Q32FM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-125Q32KM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-125Q32LM Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável Recomendado
R331.32C-127Q32EMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32C-127Q32FMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.32C-127Q32KMQ Corpo de Fresa de disco e faceamento 3 cortes lateral CoroMill® 331 ajustável
R331.52C-100S32EM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-100S32FM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-100S32KM Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-125Q32EML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-125Q32EMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-125Q32FML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-125Q32FMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-125Q32KML Corpo de Fresa de disco e faceamento reverso duplo corte lateral CoroMill® 331 ajustável Recomendado
R331.52C-125Q32KMR Corpo de Fresa de disco e faceamento duplo corte lateral CoroMill® 331 ajustável Recomendado
R365-100Q32-S15H Corpo de Fresa de facear CoroMill® 365
R365-100Q32-S15M Corpo de Fresa de facear CoroMill® 365
R365-100Q32-W15H Corpo de Fresa de facear CoroMill® 365
R390-080Q32-71L Corpo de Fresa CoroMill® 390 de aresta longa para cantos a 90 graus
R390-100Q32-17H Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-100Q32-17L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-100Q32-17M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-100Q32-18L Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R390-100Q32-18M Corpo de Fresa CoroMill® 390 para cantos a 90 graus Recomendado
R590-100Q32A-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
R590-100Q32S-11M Corpo de Fresa CoroMill® Century para cantos a 90 graus
S-60-100Q32-09H CoroMill® S-60 face milling cutter
S-60-100Q32-09HX CoroMill® S-60 face milling cutter Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
