Ferramentas · Fresa de facear e mergulho intercambiável
R200-080Q32-20M
Corpo de Fresa de facear CoroMill® 200
Fresa · diâmetro de corte 80 mm, comprimento funcional 63 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R200-080Q32-20M.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 200 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R200-080Q32-20M
- Código compactado
- R200-080Q32-20M
- Material ID
- 5742359
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,357 kg
- EAN
- 10900271
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180804
- Origem
- SE
- Lançamento
- 04/12/1995
- CoroPak de lançamento
- 96.1
Arquivos CAD
- STP básico 75597967.stp
- STP detalhado 75597969.stp
- DXF 2D 75597968.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 6 × 5513 020-08 Parafuso da pastilha
- 1 × 5680 084-09 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída axial | GAMP | 0 |
| Ângulo de saída radial | GAMF | -7 |
| Ângulo máximo de usinagem em rampa | RMPX | 5 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB | 63 mm |
| Comprimento funcional | LF | 63 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro de corte | DC | 80 mm |
| Diâmetro de corte máximo | DCX | 100 mm |
| Diâmetro do corpo | BD | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -B (fresa retenção parafuso) — métrica: 32 |
| Keyway width (metric) | KWW | 14.4 mm |
| Letra standard | STDLET | B |
| Número de pastilhas | CICT_2 | 6 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 6 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 200 métrica RCKT 2006M0 |
| Profundidade de corte máxima | APMX_EFW | 15 mm |
| Profundidade de corte máxima | APMX_FFW | 10 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 9200 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 7.5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 29 no catálogo
RCKT 20 06 M0-PH 4340 Pastilha CoroMill® 200 para fresamento Entrega imediata
RCHT 20 06 M0-KL H13A Pastilha CoroMill® 200 para fresamento
RCHT 20 06 M0-ML 2040 Pastilha CoroMill® 200 para fresamento

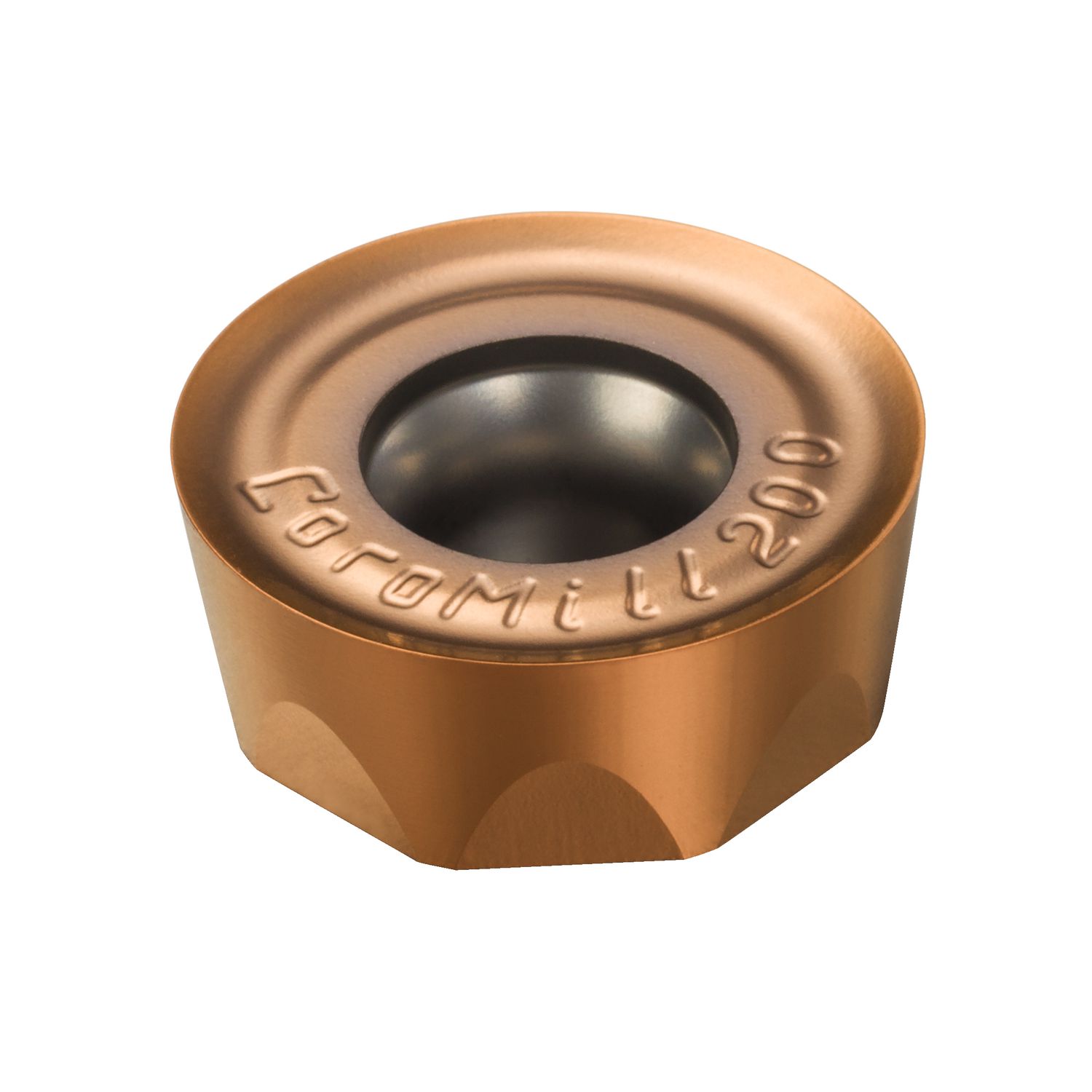

RCHT 20 06 M0-PL 1030 CoroMill® 200, pastilha para fresamento
RCHT 20 06 M0-PL 1130 Pastilha CoroMill® 200 para fresamento
RCHT 20 06 M0-PL 1230 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KH 1020 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KH 3040 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KH 3220 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KH 3330 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KM 1020 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KM 3040 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KM 3220 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-KM 3330 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-MM 1040 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-MM 2030 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-MM 2040 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PH 1130 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PH 1230 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PH 4220 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PH 4330 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM 1130 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM 1230 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM 4220 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM 4330 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM 4340 Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM S30T Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-PM S40T Pastilha CoroMill® 200 para fresamento
RCKT 20 06 M0-WM 235 Pastilha CoroMill® 200 para fresamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 41 no catálogo
392.41005-100 32 050A Adaptador HSK para fixação tipo árvore
392.54005C4032055 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.54005C5032055 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.55505C3032045 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55505C4032050 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55805C5032055 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
A1B05-40 32 050 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-40 32 100 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-50 32 035 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-50 32 100 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-50 32 160 Adaptador ISO 7388-1 para fixação tipo árvore
A1B08-40 32 060 Adaptador ISO 7388-1 para fixação tipo árvore para fresa de de disco e de facear
A205-30 32 050 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 32 065 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 32 100 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-50 32 055 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-50 32 100 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-50 32 160 Adaptador MAS-BT 403 para fixação tipo árvore
A2B08-40 32 060 MAS-BT 403 para adaptador tipo árvore para fresa de disco e de facear
AA3B05-50 32 050 Adaptador CAT-V para fixação tipo árvore
C10-391.05C-32 075 Adaptador Coromant Capto® para fixação tipo árvore
C10-391.10-32 065 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C10-Q32D-095-400 Adaptador antivibratório tipo árvore Coromant Capto®
C5-391.05C-32 040 Adaptador Coromant Capto® para fixação tipo árvore
C5-391.10-32 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C6-391.05C-32 025M Adaptador Coromant Capto® para fixação tipo árvore
C6-391.07C-32 030 Adaptador Coromant Capto® para fixação tipo árvore
C6-391.10-32 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-391.05C-32 030M Adaptador Coromant Capto® para fixação tipo árvore
C8-391.06-32 320 Adaptador Coromant Capto® para fixação tipo árvore antivibratório
C8-391.10-32 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-Q32D-080-220 Adaptador antivibratório tipo árvore Coromant Capto®
C8-Q32D-080-320 Adaptador antivibratório tipo árvore Coromant Capto®
C8-Q32D-080-360 Adaptador antivibratório tipo árvore Coromant Capto®
HA06-AR32-B078-060 Adaptador HSK para fixação tipo árvore
HA08-AR32-B078-060 Adaptador HSK para fixação tipo árvore
HA10-AR32-B078-050 Adaptador HSK para fixação tipo árvore
HA10-AR32-B078-100 Adaptador HSK para fixação tipo árvore
HA10-Q32D-080-250 Adaptador HSK para fixação tipo árvore antivibratório
HA10-Q32D-080-390 Adaptador HSK para fixação tipo árvore antivibratório
HA12-AR32-B078-100 Adaptador HSK para fixação tipo árvore Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
