Adaptação · Rotating adaptor
A2B05-40 32 065
Adaptador MAS-BT 403 para fixação tipo árvore
Preço na loja
Comprar na lojaPreço e prazo na loja Hailtools.
Dados principais
- Código ISO
- A2B05-40 32 065
- Código compactado
- A2B05-4032065
- Material ID
- 5721630
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 2.3 Kilogram
- EAN
- 12245450
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SI
- Lançamento
- 06/11/2006
- CoroPak de lançamento
- 07.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 7.356 triângulos. Arraste para girar; + / − ou a roda do mouse aproximam; 1:1 mostra a peça no tamanho real na tela (o % indica o zoom em relação ao real). No celular, toque em Ver em RA, aponte para onde quer ancorar e toque para fixar — depois arraste para mover e gire com dois dedos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

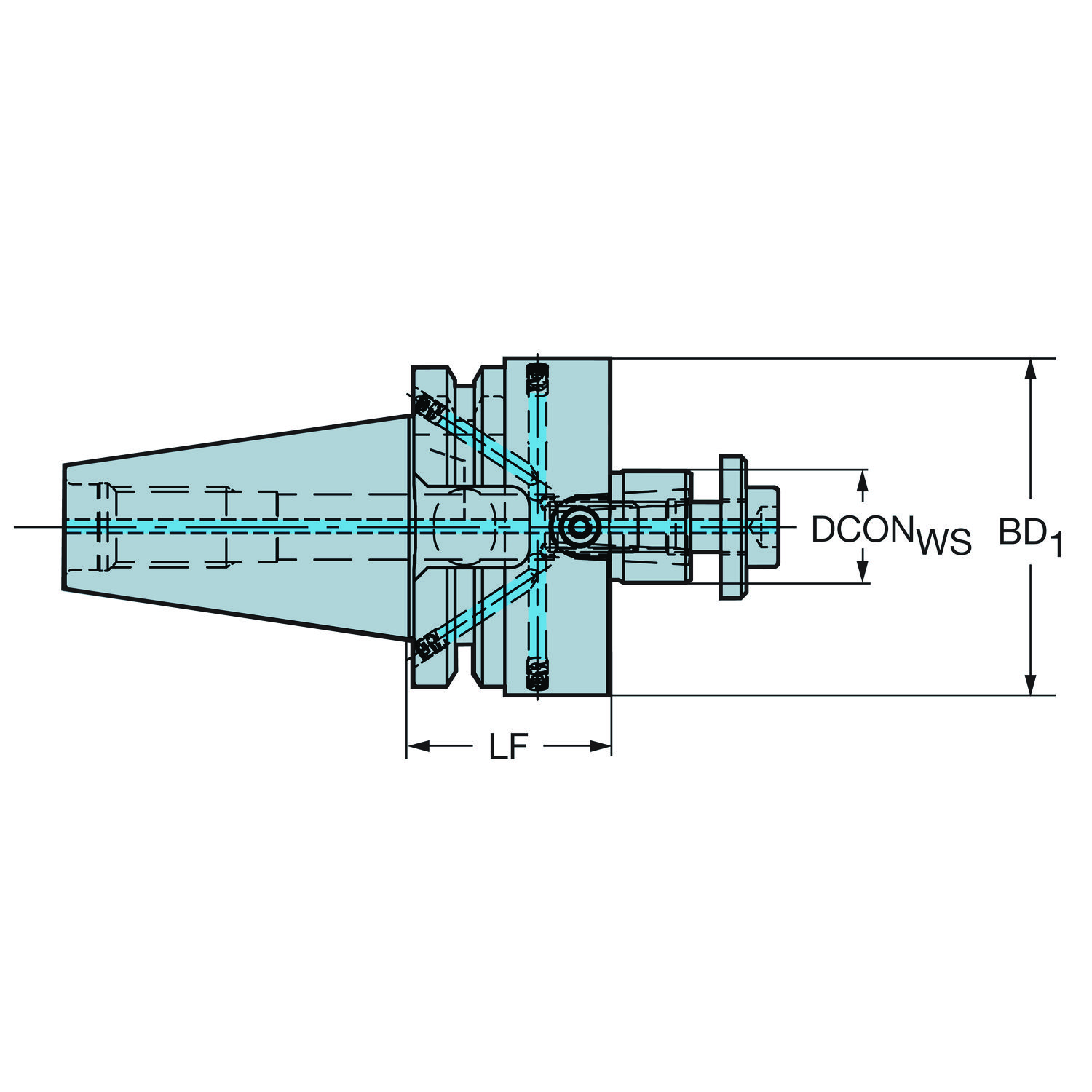

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | decentral over flange and axial |
| Comprimento do corpo | LB_1 | 65 mm |
| Comprimento funcional | LF | 65 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 78 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/flange coolant - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 32 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embedded property | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Metric M16 |
| Tipo código de saída de refrigeração | CXSC | axial concentric on circle |
| Torque | TQ | 180 mm |

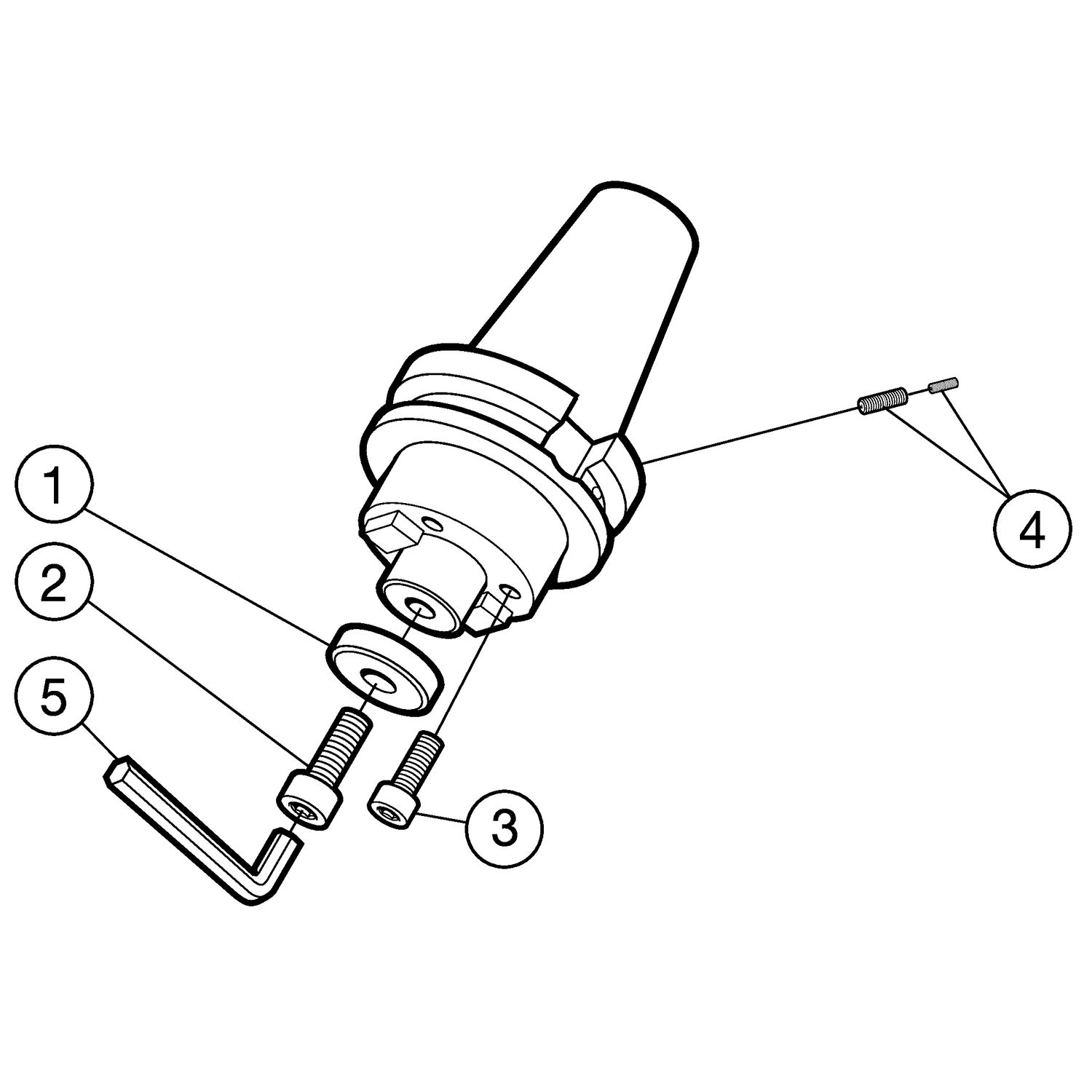

Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 5541 015-04 | Washer | 1 | Sim |
| 3212 020-563 | Centre screw | 1 | Sim |
| 5643 017-01M | Dowel set | 1 | Sim |
| 3021 010-120 | Key | 1 | Não |
