Adaptação · Rotating adaptor
HA06-AR32-B078-060
Adaptador HSK para fixação tipo árvore

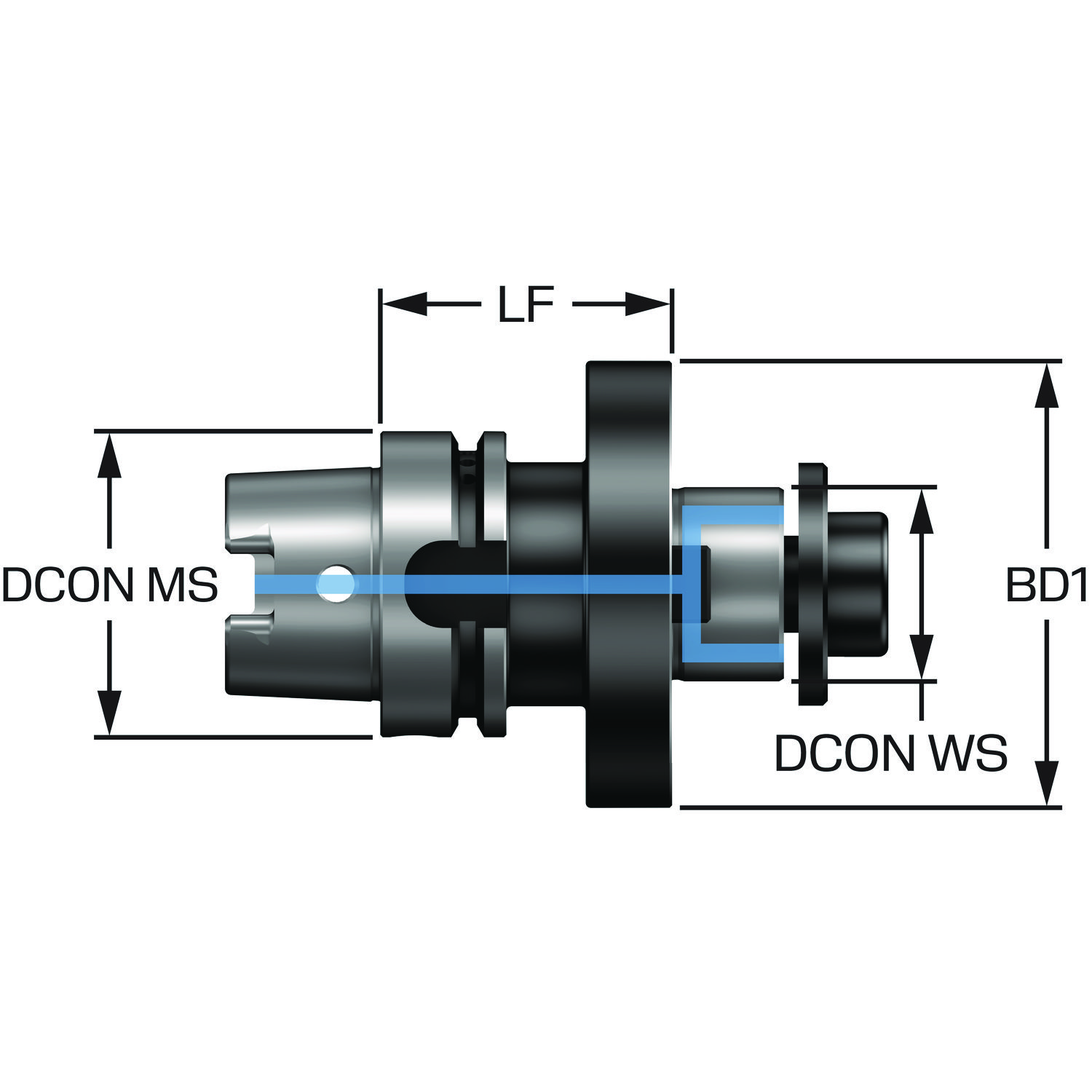

Adaptador simétrico rotativo · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- HA06-AR32-B078-060
- Código compactado
- HA06-AR32-B078-060
- Material ID
- 8049105
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.592 Kilogram
- EAN
- 7323225918213
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 03/09/2022
- CoroPak de lançamento
- 22.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento do corpo | LB_1 | 60 mm |
| Comprimento funcional | LF | 60 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 78 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A -size 63 |
| Direção de interface de adaptação da peça | ADINTWS | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 32 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 20500 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric on circle |
| Torque | TQ | 180 mm |

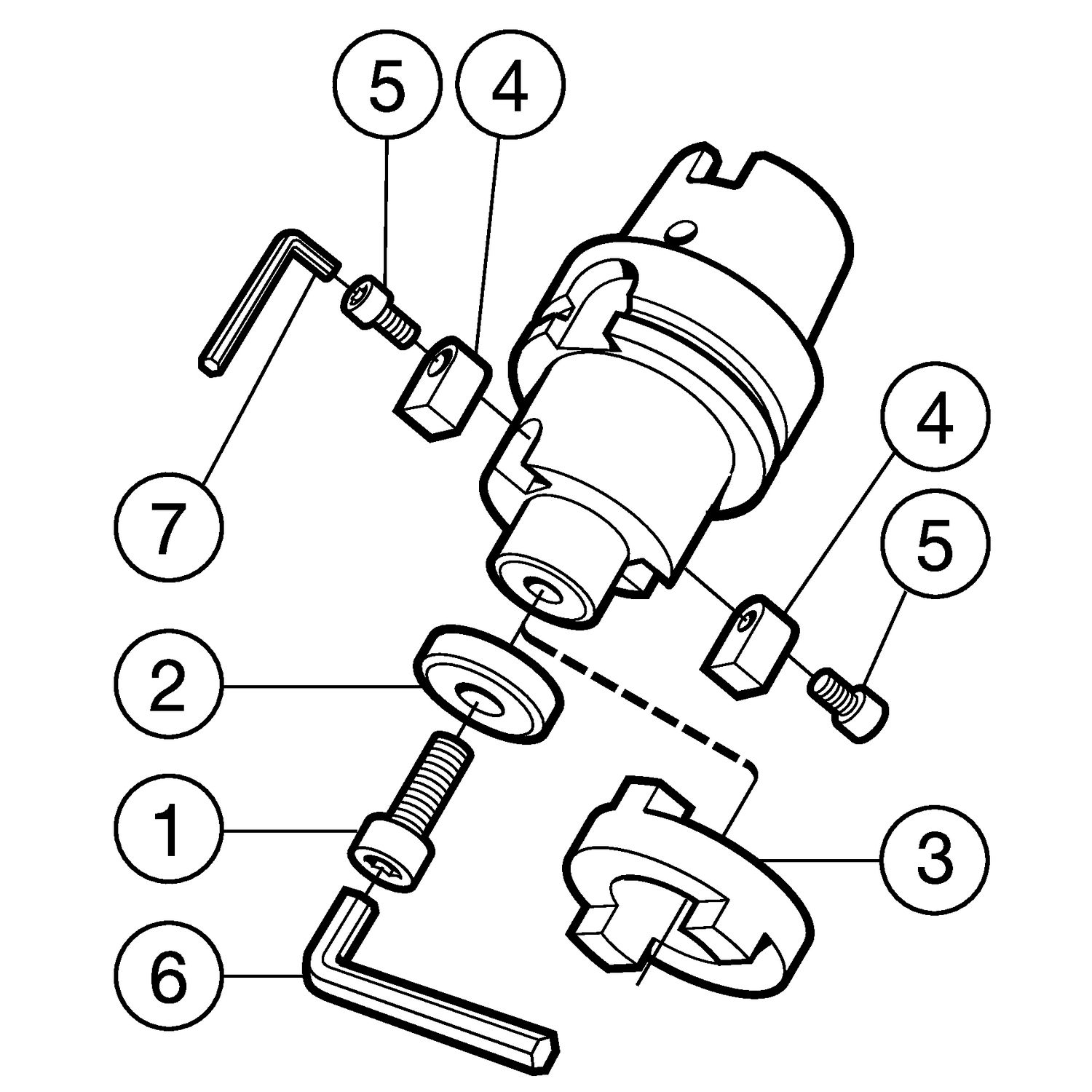

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 020-564
