425N-1707E-KLW12 3330

Pastilha CoroMill® 425 para fresamento

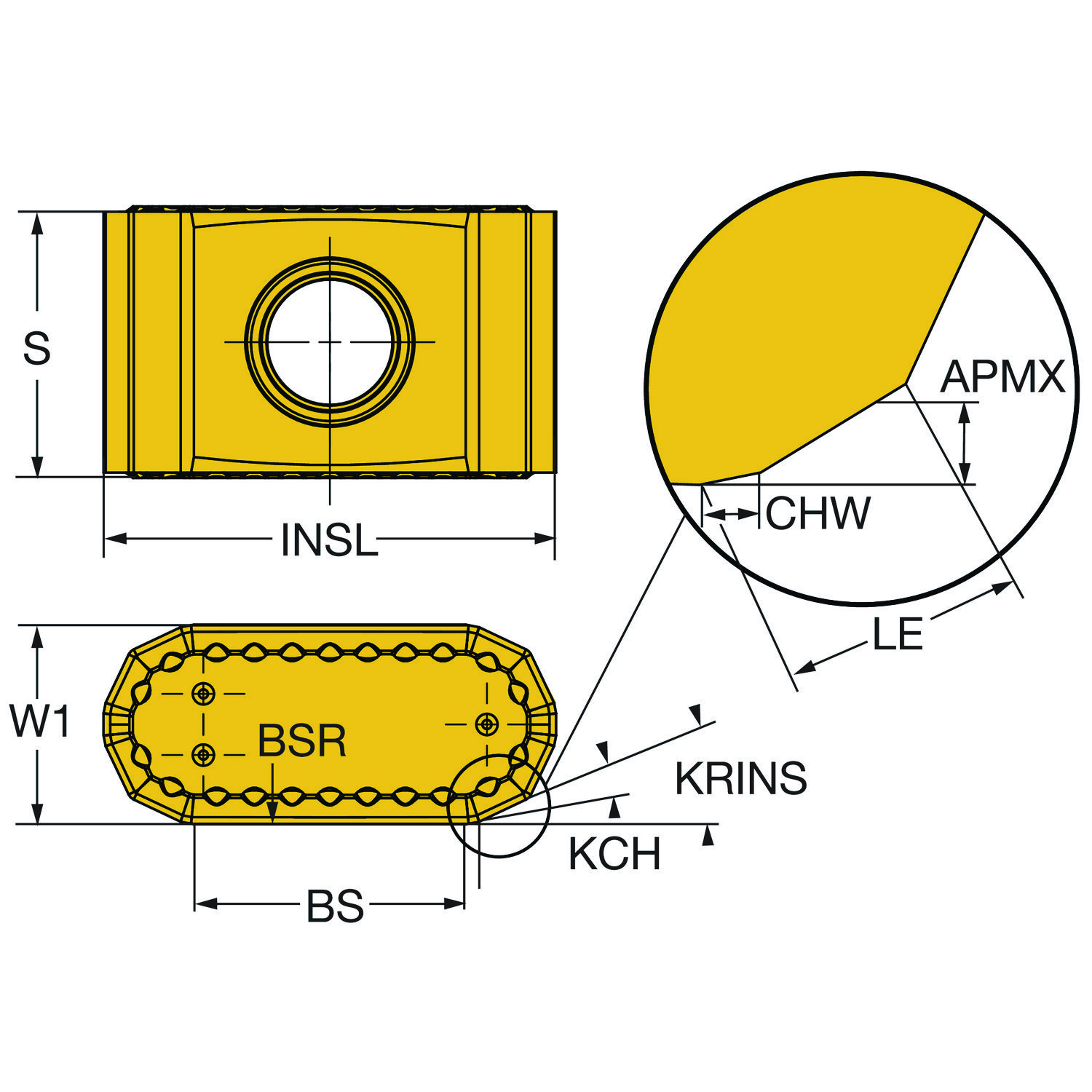

Pastilha para fresamento para ferro fundido (ISO K) · classe 3330 com cobertura CVD · espessura 10 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 3330 Preço na loja

Entrega imediata

R$305,51 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
425N-1707E-KLW12 3330
Código compactado
425N-1707E-KLW123330
Material ID
6718007
Família
Pastilhas
Tipo
Milling insert - general
Classe
3330
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
K
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
12.82 Gram
EAN
26718007
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182004
Origem
SE,US
Lançamento
23/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
265 m/min
Avanço por dente
0,19 mm
Espessura máxima do cavaco
0,08 mm
Vida da ferramenta
1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 25°

Material vc m/minfz mmhex mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 265 (265 – 275)0,19 (0,02 – 0,28)0,08 (0,01 – 0,12) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 15
Chanfro de canto KCH 14
Classe GRADE 3330
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Rectangular
Código do tamanho do assento da pastilha SSC_M 17
Código do tamanho do assento da pastilha SSC_N 17
Comprimento da aresta alisadora BS 10.43 mm
Comprimento efetivo da aresta de corte LE 2.12 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD KLW
Diâmetro do furo de fixação D1 4.7 mm
Espessura da pastilha S 10 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 425 -1707
Insert included angle EPSR 90
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 K
Largura da pastilha W1 7.5 mm
Número de arestas de corte CEDC 8
Profundidade de corte máxima APMX 0.92 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT light

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
