425-250P-17H
Fresa de facear CoroMill® 425

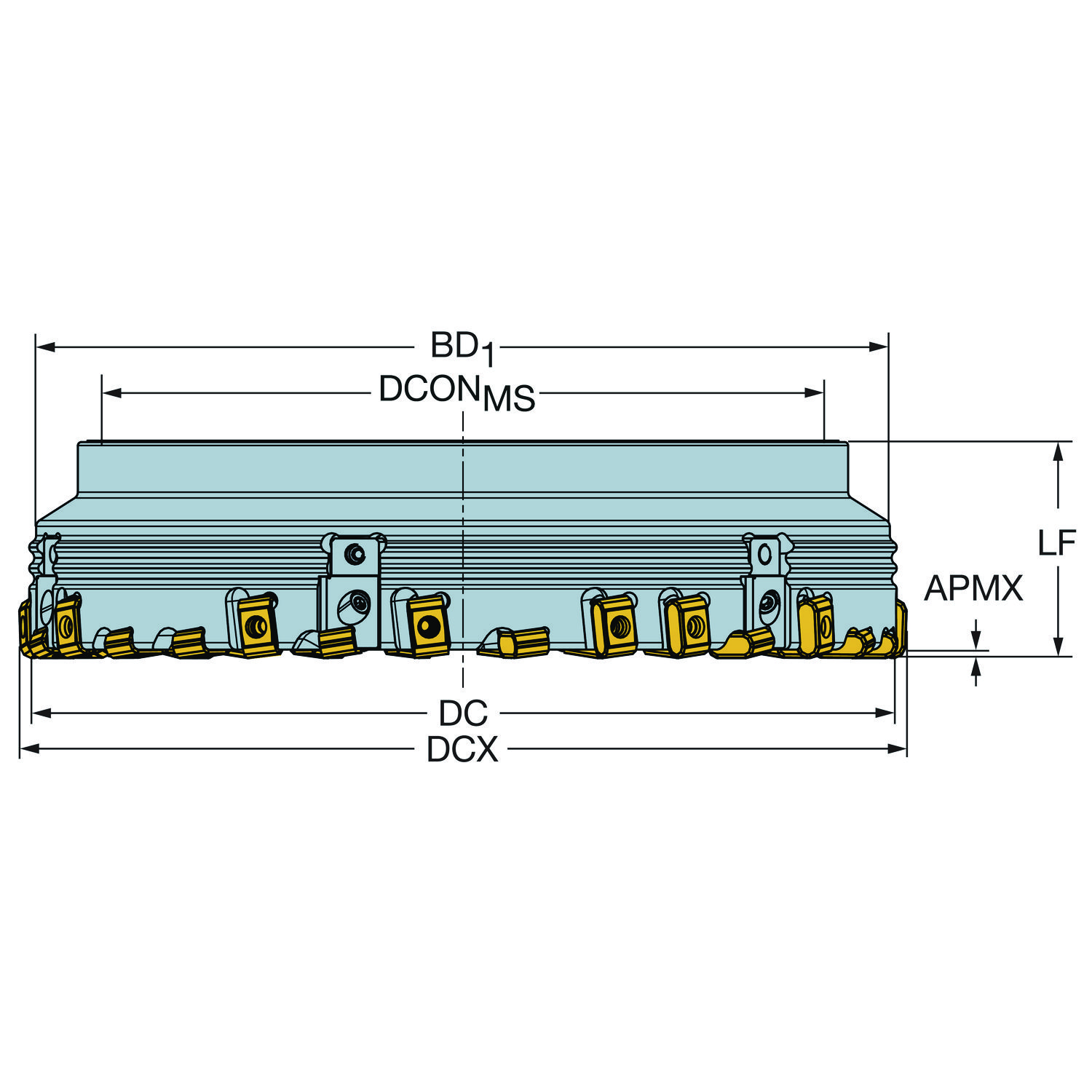

Fresa · diâmetro de corte 250 mm, comprimento funcional 63 mm, 30 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 425-250P-17H
- Código compactado
- 425-250P-17H
- Material ID
- 6717985
- Família
- Ferramentas
- Tipo
- Indexable face and plunge mill
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 10.84 Kilogram
- EAN
- 26717985
- NCM
- 846610
- UNSPSC
- 23241625
- eCl@ss 13
- 21180901
- Origem
- US
- Lançamento
- 10/03/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 25 |
| ângulo de saída axial | GAMP | -10.95 |
| ângulo de saída radial | GAMF | 7.08 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Código do material do corpo | BMC | Steel |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento do corpo | LB | 63 mm |
| Comprimento funcional | LF | 63 mm |
| Diâmetro da conexão | DCONMS | 203.65 mm |
| Diâmetro de corte | DC | 250 mm |
| Diâmetro de corte máximo | DCX | 257 mm |
| Diâmetro do corpo | BD | 251.1 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cap mounting -metric: 250 |
| Número de pastilhas | CICT_2 | 15 |
| Número de pastilhas | CICT_3 | 15 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 30 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 425 -size 17 (425N-1707) |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_3 | CoroMill 425 -size 17 (425N-1707) |
| Profundidade de corte máxima | APMX_FFW | 0.9 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 1910 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 7 no catálogo
425N-1707E-KLW12 1010 Pastilha CoroMill® 425 para fresamento
425N-1707E-KLW12 1020 Pastilha CoroMill® 425 para fresamento
425N-1707E-KLW12 1210 CoroMill® 425, pastilha para fresamento 425N-1707E-KLW12 1220 CoroMill® 425, insert for milling
425N-1707E-KLW12 3220 Pastilha CoroMill® 425 para fresamento 425N-1707E-KLW12 3330 Pastilha CoroMill® 425 para fresamento
425N-1707E-KLW12 K20W Pastilha CoroMill® 425 para fresamento Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 2 no catálogo
260-425M-1 Nada com esse termo. Tente só o início do código.

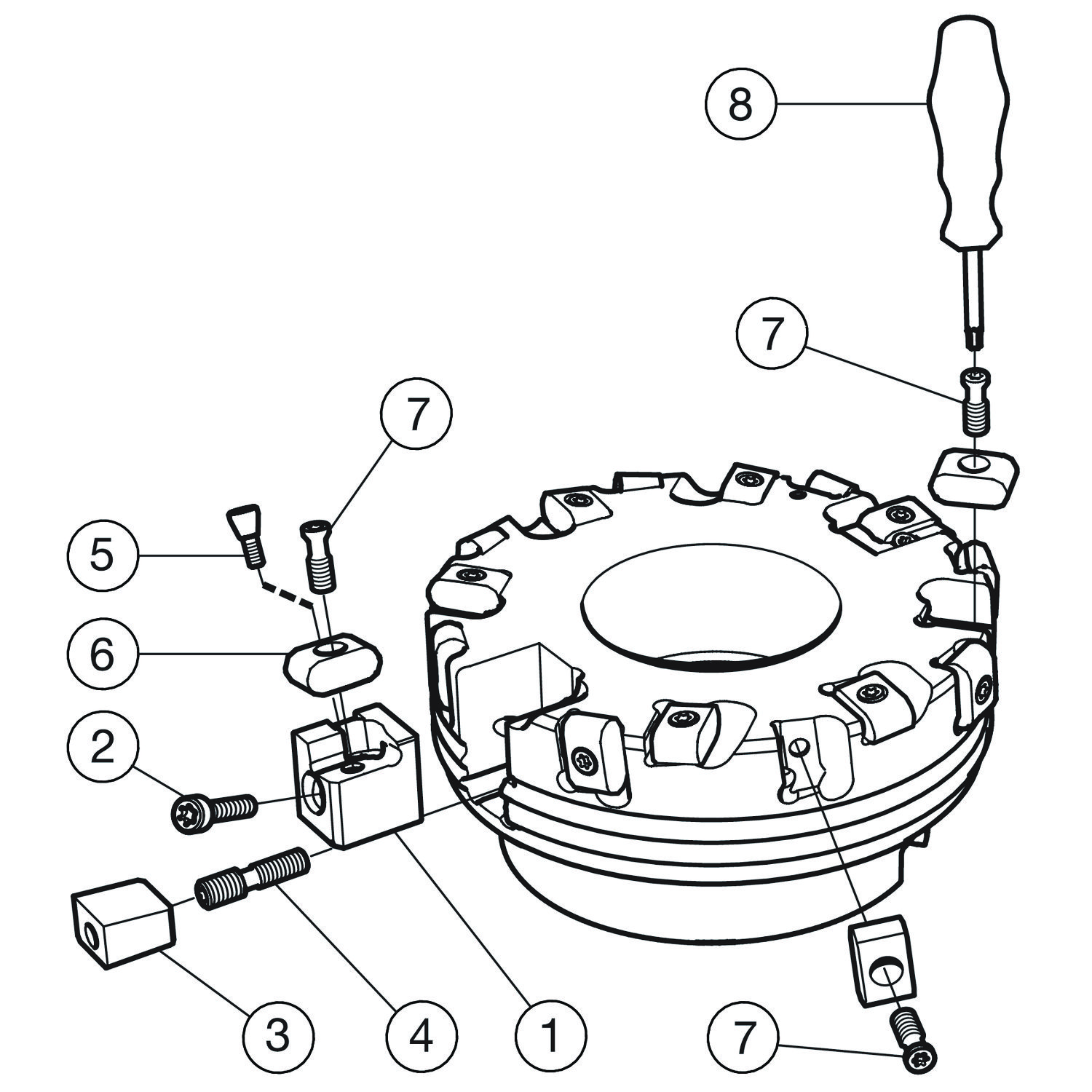

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5332 010-09 Cunha de ajuste 6 na ferramenta
5516 035-09 Parafuso Allen sem cabeça 6 na ferramenta GA-N425-1707-W Padrão 1 na ferramenta
5513 020-13 Parafuso de cabeça escareada 24 na ferramenta
5654 017-01 Calços 1 na ferramenta
5680 046-02 Chave 260.31-831 Parafuso 1 na ferramenta 260.31-840 Anel de trava 1 na ferramenta
3411 011-170 Arruela 1 na ferramenta Últimos produtos visitados
