419N-140530M-KH 3040 — Foto do produto

Foto do produto

Pastilhas · Pastilha de fresamento — geral

419N-140530M-KH 3040

Pastilha CoroMill® 419 para fresamento

Pastilha para fresamento para ferro fundido (ISO K) · classe 3040 com cobertura CVD · círculo inscrito 13,5 mm, raio de ponta 3 mm, espessura 5,47 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Classe 3040 Preço na loja

Indicada em 1º lugar para: P (aço), K (ferro fundido)

Entrega imediata

R$ 1.707,00a caixa · 10 un · R$ 170,70/un

A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar

R$ 1.707,00 a caixa · 10 un

Entrega imediata · em estoque

Dados principais

Código ISO
419N-140530M-KH 3040
Código compactado
419N-140530M-KH3040
Material ID
6289942
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
3040
Cobertura
TICN+AL2O3
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
K
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
7,24 g
EAN
26289942
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182006
Origem
SE
Lançamento
20/10/2012
CoroPak de lançamento
13.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 419N-140530M-KH 3040 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.374 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
135 m/min
Avanço por dente
0,98 mm
Espessura máxima do cavaco
0,32 mm
Vida da ferramenta
1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 19°

Material vc m/minfz mmhex mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 135 (70 – 185)0,98 (0,49 – 2)0,32 (0,16 – 0,65) 1.800 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

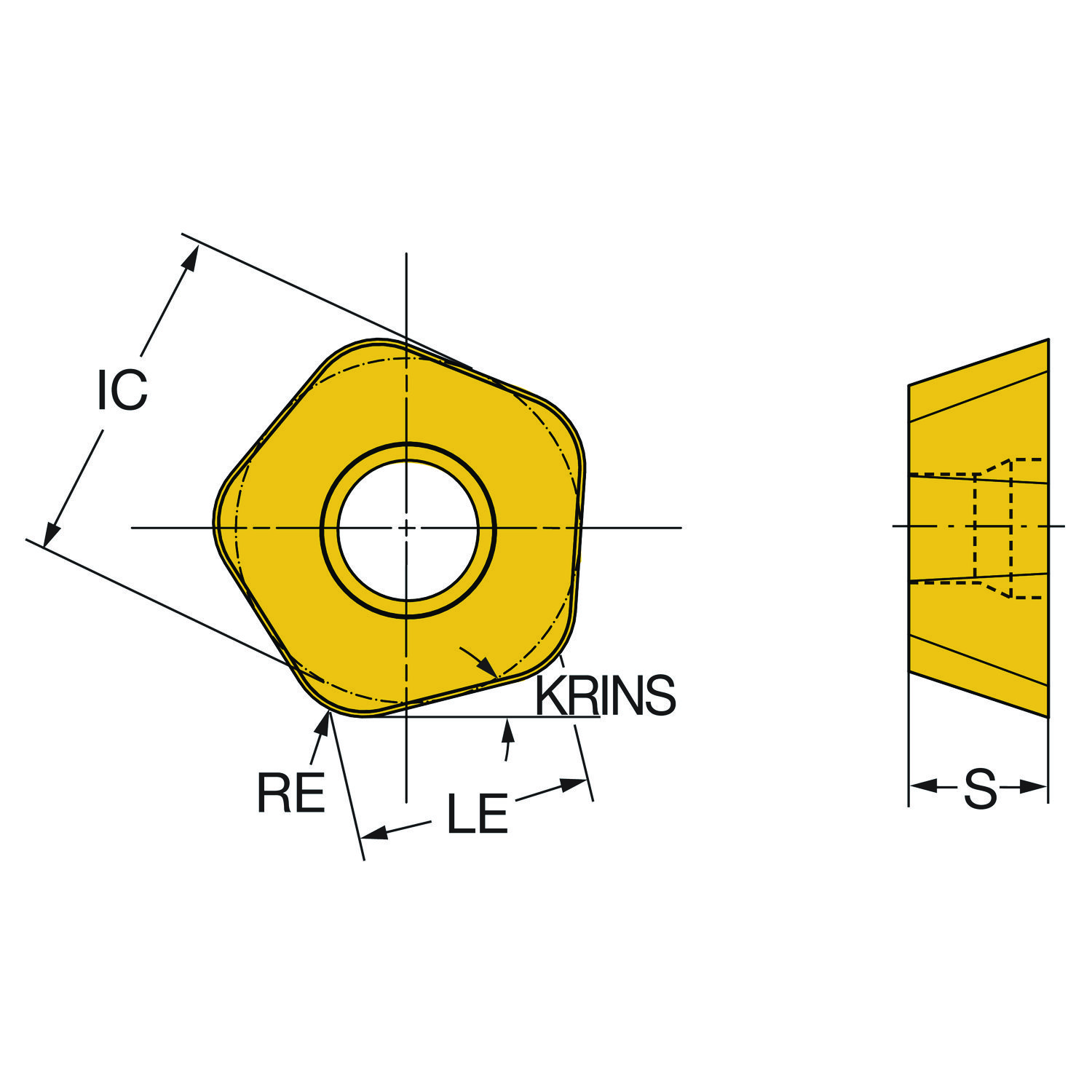

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 108
Ângulo de saída da pastilha GAN -15
Classe GRADE 3040
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Pentagonal
Código do tamanho do assento da pastilha SSC_M 14
Código do tamanho do assento da pastilha SSC_N 14
Comprimento efetivo da aresta de corte LE 9 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD KH
Diâmetro do círculo inscrito IC 13.5 mm
Diâmetro do furo de fixação D1 5.5 mm
Espessura da pastilha S 5.47 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 419 — tamanho 1405
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 PKH
Número de arestas de corte CEDC 5
Profundidade de corte máxima APMX 2 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 3 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Pesada

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
