Ferramentas · Fresa de facear e mergulho intercambiável
419-036C3-14L
Corpo de Fresa de facear CoroMill® 419

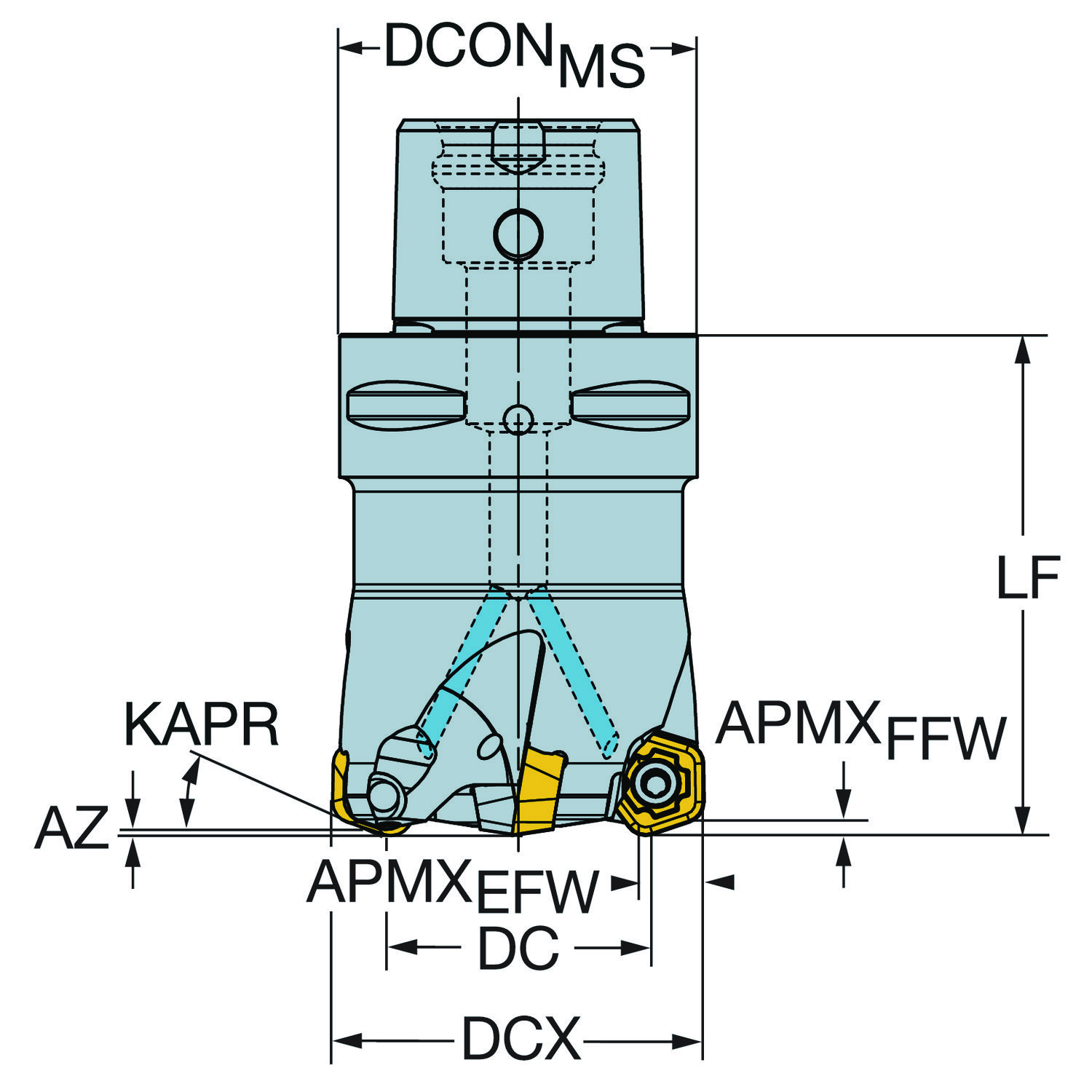

Fresa · diâmetro de corte 21,4 mm, comprimento funcional 50 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 419-036C3-14L.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Biblioteca técnica: tudo sobre CoroMill 419 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 419-036C3-14L
- Código compactado
- 419-036C3-14L
- Material ID
- 6289900
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 260 g
- EAN
- 26289900
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180802
- Origem
- US
- Lançamento
- 27/10/2012
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP básico 73709557.stp
- STP detalhado 73709559.stp
- DXF 2D 73709558.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 2 × 5513 020-78 Parafuso da pastilha
- 1 × 5680 084-07 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 19 |
| Ângulo de saída axial | GAMP | 6.28 |
| Ângulo de saída radial | GAMF | 6.38 |
| Ângulo máximo de usinagem em rampa | RMPX | 9 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LF | 50 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro de corte | DC | 21.4 mm |
| Diâmetro de corte máximo | DCX | 36 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C3 |
| Número de pastilhas | CICT_2 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Numero standard | STDNO | ISO26623-1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 419 — tamanho 1405 (419R-1405) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX_EFW | 8 mm |
| Profundidade de corte máxima | APMX_FFW | 2 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 22400 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 45 no catálogo
419N-140530M-KH 3040 Pastilha CoroMill® 419 para fresamento Entrega imediata
419R-1405M-PM 1230 Pastilha CoroMill® 419 para fresamento Entrega imediata
419R-1405M-PM 4330 Pastilha CoroMill® 419 para fresamento Entrega imediata
419N-140530E-SM 1020 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM 1040 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM 1130 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM 1230 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM 1240 CoroMill® 419, insert for milling
419N-140530E-SM 1250 CoroMill® 419, pastilha para fresamento
419N-140530E-SM 2040 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM 4240 CoroMill® 419, pastilha para fresamento
419N-140530E-SM 4330 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM 4340 Pastilha CoroMill® 419 para fresamento
419N-140530E-SM S30T Pastilha CoroMill® 419 para fresamento
419N-140530E-SM S40T Pastilha CoroMill® 419 para fresamento
419N-140530M-KH 1020 Pastilha CoroMill® 419 para fresamento
419N-140530M-KH 3330 Pastilha CoroMill® 419 para fresamento
419N-140530M-KH 4220 Pastilha CoroMill® 419 para fresamento
419N-140530M-KH 4330 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM 1010 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM 1040 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM 1130 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM 1230 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM 1250 CoroMill® 419, pastilha para fresamento
419R-1405E-MM 2040 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM 4330 Pastilha CoroMill® 419 para fresamento
419R-1405E-MM S30T Pastilha CoroMill® 419 para fresamento
419R-1405E-MM S40T Pastilha CoroMill® 419 para fresamento
419R-1405M-PH 1010 Pastilha CoroMill® 419 para fresamento
419R-1405M-PH 1210 CoroMill® 419, pastilha para fresamento
419R-1405M-PH 3330 Pastilha CoroMill® 419 para fresamento
419R-1405M-PH 4230 CoroMill® 419, pastilha para fresamento
419R-1405M-PH 4330 Pastilha CoroMill® 419 para fresamento
419R-1405M-PH 4340 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 1020 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 1040 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 1130 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 1250 CoroMill® 419, pastilha para fresamento
419R-1405M-PM 2040 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 3330 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 4220 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM 4230 CoroMill® 419, pastilha para fresamento
419R-1405M-PM 4340 Pastilha CoroMill® 419 para fresamento
419R-1405M-PM S30T Pastilha CoroMill® 419 para fresamento
419R-1405M-PM S40T Pastilha CoroMill® 419 para fresamento Nada com esse termo. Tente só o início do código.
