419-032A32L-14L

Ferramentas · Indexable face and plunge mill

419-032A32L-14L

Corpo de Fresa de facear CoroMill® 419

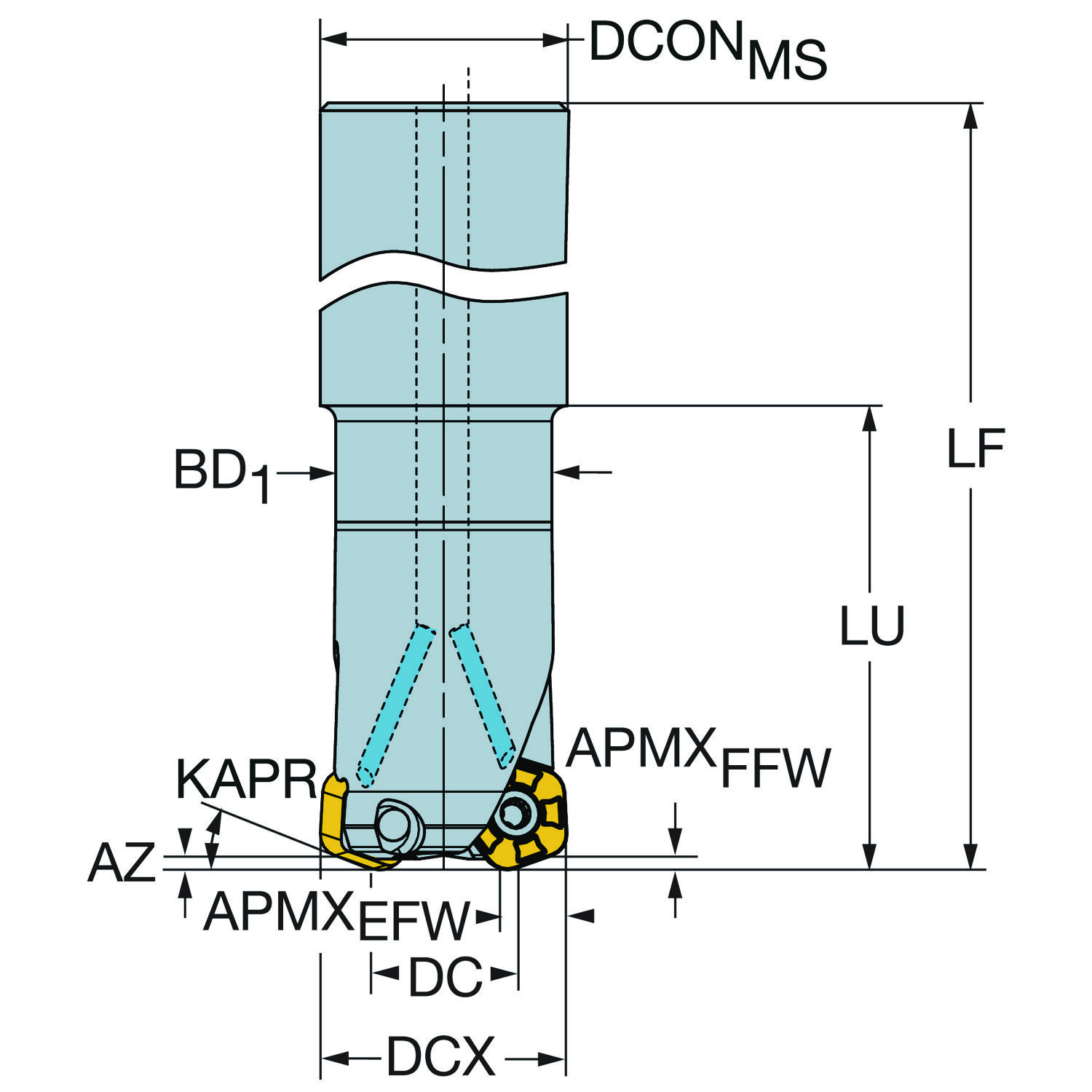

Fresa · diâmetro de corte 17,4 mm, comprimento funcional 250 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
419-032A32L-14L
Código compactado
419-032A32L-14L
Material ID
6289890
Família
Ferramentas
Tipo
Indexable face and plunge mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.359 Kilogram
EAN
26289890
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180802
Origem
US
Lançamento
20/10/2012
CoroPak de lançamento
13.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 19
ângulo de saída axial GAMP 6.28
ângulo de saída radial GAMF 6.38
ângulo máximo de usinagem em rampa RMPX 10
Código do material do corpo BMC Steel
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 60 mm
Comprimento do corpo LB 57 mm
Comprimento funcional LF 250 mm
Comprimento util LU 60 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro de corte DC 17.4 mm
Diâmetro de corte máximo DCX 32 mm
Diâmetro do corpo BD 28 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 32.0
Número de pastilhas CICT_2 2
Número efetivo de arestas de corte na parte periférica ZEFP 2
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 419 -size 1405 (419R-1405)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_EFW 8 mm
Profundidade de corte máxima APMX_FFW 2 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 24700
Sensor embedded property SEP Não
Sentido HAND Direita
Shank length (metric) LS 190 mm
Tolerância do diâmetro de conexão TCDCON h7
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
