Pastilhas · Milling insert - general

490R-140420E 6190

Name: 490R-140420E 6190
Brand: Sandvik Coromant
SKU: 490R-140420E6190
Price: 498.71 BRL
Availability: InStock

Pastilha CoroMill® 490 para fresamento

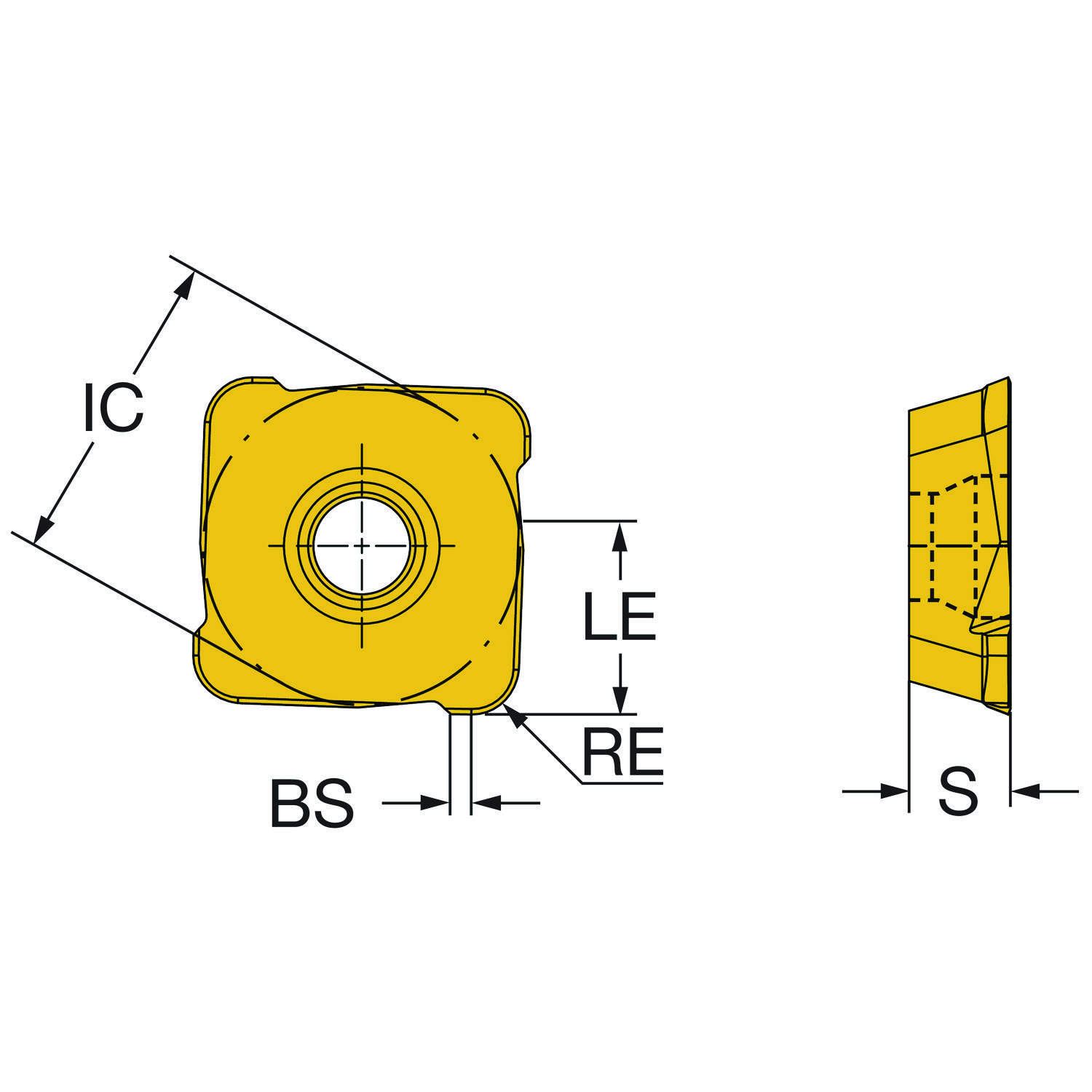

Pastilha para fresamento para ferro fundido (ISO K) · classe 6190 com cobertura Uncoated Grade · círculo inscrito 13,8 mm, raio de ponta 2 mm, espessura 3,9 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 6190 Preço na loja

Entrega imediata

Qtd.

R$498,71 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: 490R-140420E 6190
Código compactado: 490R-140420E6190
Material ID: 6243606
Família: Pastilhas
Tipo: Milling insert - general
Classe: 6190
Cobertura: UNCOAT
Processo de cobertura: Uncoated Grade
Substrato: CERAMIC
Material ISO principal: K
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário (kg): 1.9 Gram
EAN: 26243606
NCM: 68207502
UNSPSC: 23242105
eCl@ss 13: 21182002
Origem: JP
Lançamento: 20/02/2013
CoroPak de lançamento: 13.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 1.400 m/min
Avanço por dente: 0,1 mm
Espessura máxima do cavaco: 0,1 mm
Vida da ferramenta: 1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material	v_c m/min	f_z mm	h_ex mm	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	1.400 (1.350 – 1.400)	0,1 (0,08 – 0,15)	0,1 (0,08 – 0,15)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de saída da pastilha	GAN	0
Classe	GRADE	6190
Código de condições da aresta de corte	CECC	chamfered and rounded
Código de montagem da pastilha	IFS	Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha	SC	Square
Código do tamanho do assento da pastilha	SSC_M	14
Código do tamanho do assento da pastilha	SSC_N	14
Comprimento da aresta alisadora	BS	0.8 mm
Comprimento efetivo da aresta de corte	LE	5 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PO
Diâmetro do círculo inscrito	IC	13.8 mm
Diâmetro do furo de fixação	D1	4.1 mm
Espessura da pastilha	S	3.9 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroMill 490 -1404
Insert included angle	EPSR	90
ISO Cutting Tool Material	ISOMAT	Uncoated Silicon Nitride Ceramic Si3N4
ISO nível de classificação de material Primário	TMC1	K
ISO nível de classificação de material Todos	TMC1	K
Número de arestas de corte	CEDC	4
Profundidade de corte máxima	APMX	5 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio do canto	RE	2 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Direita
Tipo de operação	CTPT	pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
