Pastilhas · Milling insert - general

490R-140408E CB50

Name: 490R-140408E CB50
Brand: Sandvik Coromant
SKU: 490R-140408ECB50
Price: 1034.74 BRL
Availability: InStock

Pastilha CoroMill® 490 para fresamento

Pastilha para fresamento para ferro fundido (ISO K) · classe CB50 com cobertura Uncoated Grade · círculo inscrito 13,8 mm, raio de ponta 0,8 mm, espessura 3,9 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe CB50 Preço na loja

Entrega imediata

Qtd.

R$1.034,74 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: 490R-140408E CB50
Código compactado: 490R-140408ECB50
Material ID: 6264605
Família: Pastilhas
Tipo: Milling insert - general
Classe: CB50
Cobertura: UNCOAT
Processo de cobertura: Uncoated Grade
Substrato: CBN
Material ISO principal: K
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário (kg): 7.36 Gram
EAN: 26264605
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182002
Origem: PL
Lançamento: 19/09/2012
CoroPak de lançamento: 12.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 1.150 m/min
Avanço por dente: 0,1 mm
Espessura máxima do cavaco: 0,1 mm
Vida da ferramenta: 1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material	v_c m/min	f_z mm	h_ex mm	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	1.150 (1.150 – 1.200)	0,1 (0,08 – 0,15)	0,1 (0,08 – 0,15)	1.800 s
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	180 (175 – 180)	0,1 (0,08 – 0,15)	0,1 (0,08 – 0,15)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

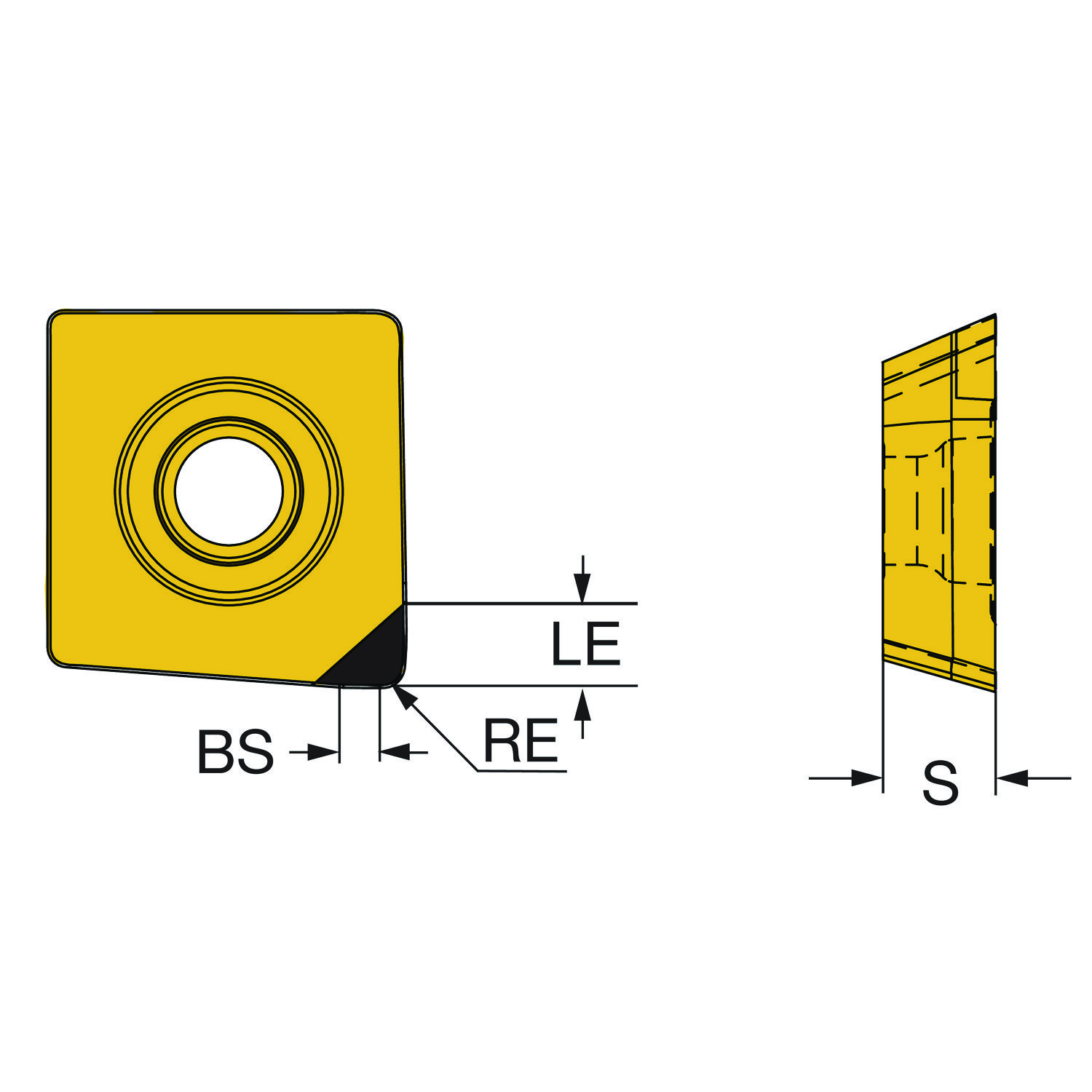

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de saída da pastilha	GAN	0
Classe	GRADE	CB50
Código de condições da aresta de corte	CECC	chamfered and rounded
Código de montagem da pastilha	IFS	Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha	SC	Square
Código do tamanho do assento da pastilha	SSC_M	14
Código do tamanho do assento da pastilha	SSC_N	14
Comprimento da aresta alisadora	BS	1.5 mm
Comprimento efetivo da aresta de corte	LE	2 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PO
Diâmetro do círculo inscrito	IC	13.8 mm
Diâmetro do furo de fixação	D1	4.1 mm
Espessura da pastilha	S	3.9 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroMill 490 -1404
Insert included angle	EPSR	90
ISO Cutting Tool Material	ISOMAT	CBN high content
ISO nível de classificação de material Primário	TMC1	K
ISO nível de classificação de material Secundário	TMC1	H
ISO nível de classificação de material Todos	TMC1	KH
Número de arestas de corte	CEDC	1
Profundidade de corte máxima	APMX	2 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio do canto	RE	0.8 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Direita
Tipo de operação	CTPT	pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
