MH20-R063Q22-08M
Fresa de facear CoroMill® MH20
Fresa · diâmetro de corte 52,35 mm, comprimento funcional 40 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$3.720,54a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroMill® MH20
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MH20-R063Q22-08M.
Casos práticos da Hailtools
Vídeos
Milling of aero frame applications with CoroMill® MH20Sandvik Coromant · YouTube
Mould cavity pocket milling with CoroMill® MH20Sandvik Coromant · YouTube
CoroMill® MH20 - high-feed milling solutionSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill MH20 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MH20-R063Q22-08M
- Código compactado
- MH20-R063Q22-08M
- Material ID
- 8352811
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 407 g
- EAN
- 7323227198354
- NCM
- 846610
- UNSPSC
- 23241625
- eCl@ss 13
- 21180901
- Origem
- SE
- Lançamento
- 25/01/2023
- CoroPak de lançamento
- 23.1
Arquivos CAD
- STP básico 77857081.stp
- STP detalhado 76868277.stp
- DXF 2D 76868276.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos

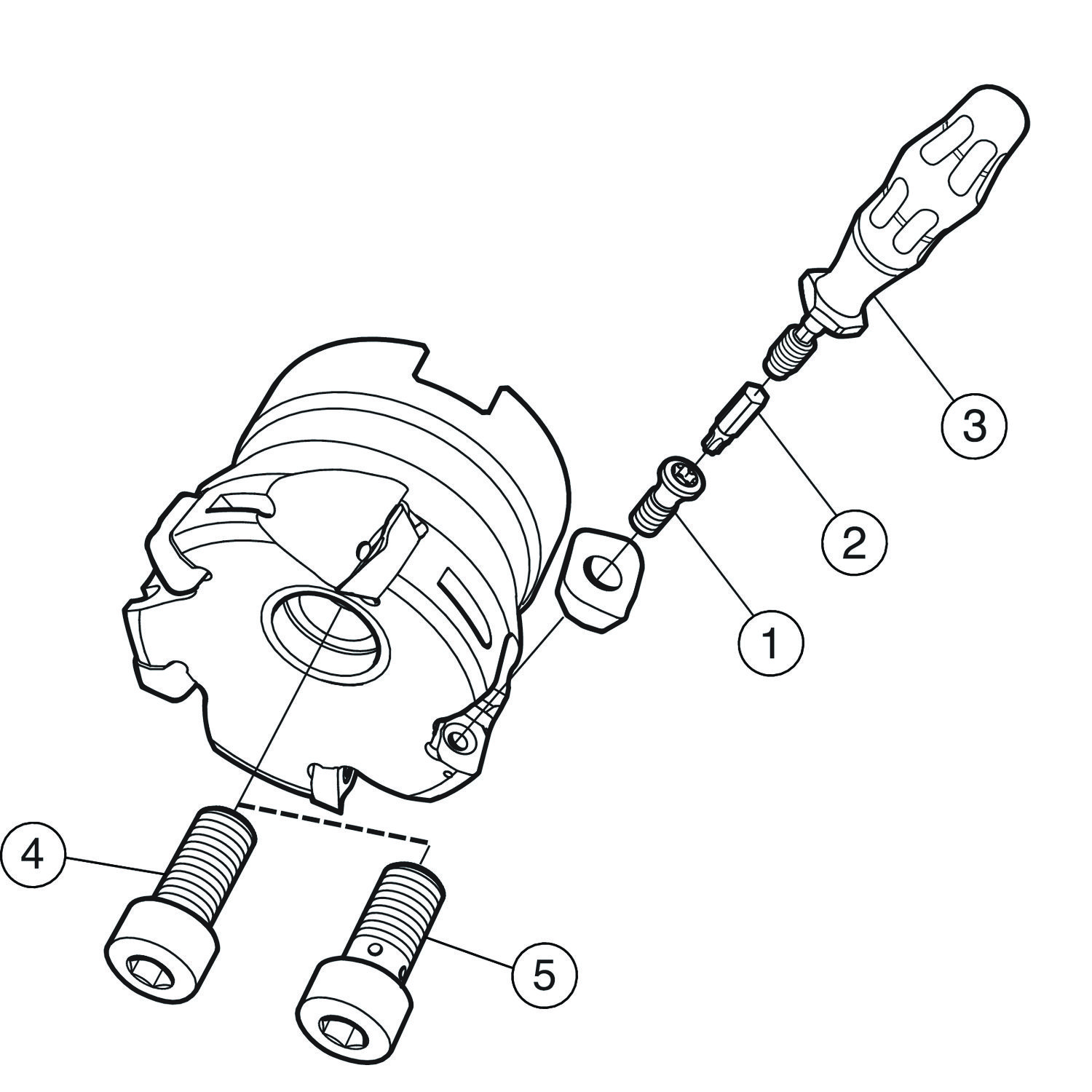

- 6 × 5513 020-64 Parafuso da pastilha
- 1 × 5680 084-06 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 31.416 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

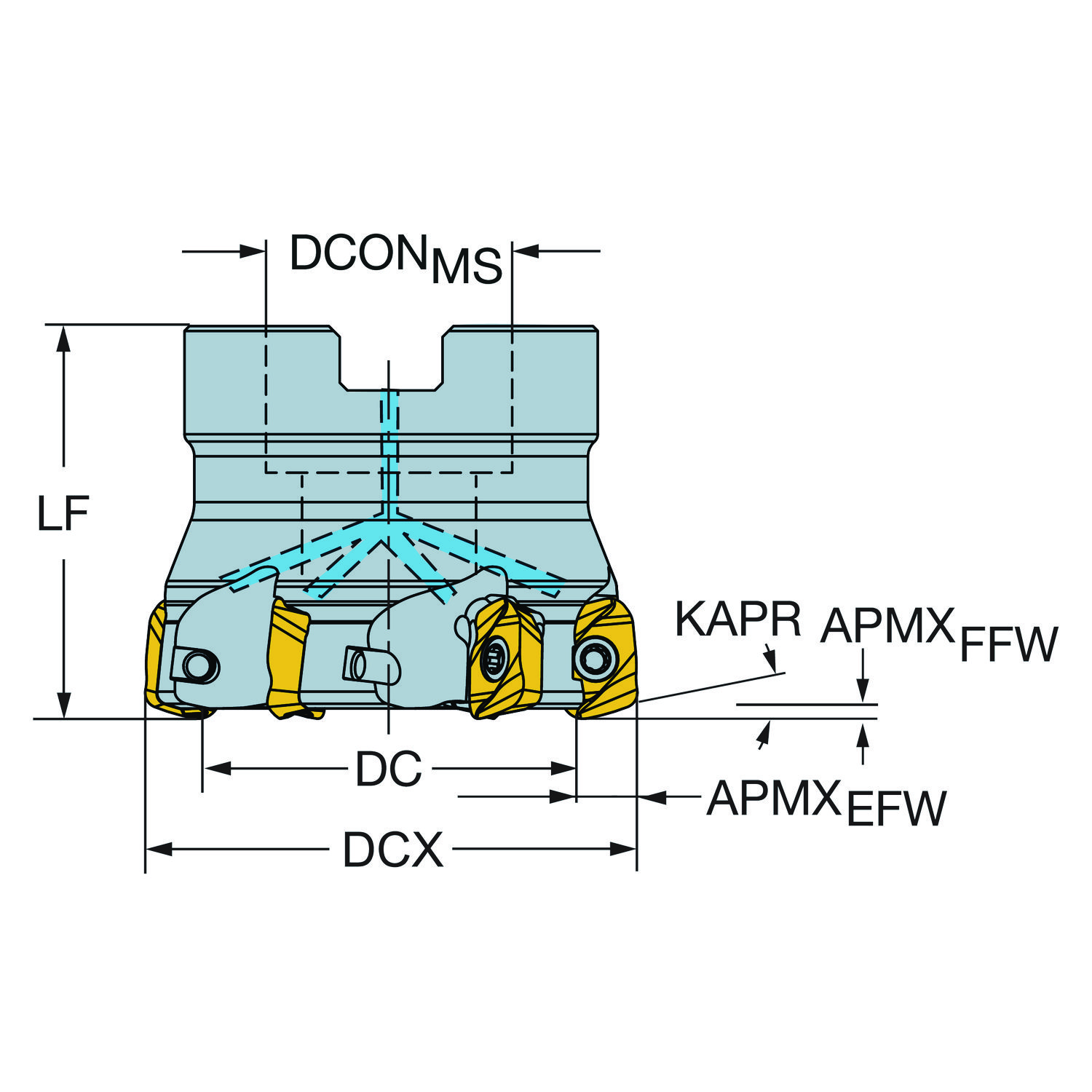

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 15 |
| Ângulo de saída axial | GAMP | 5.56 |
| Ângulo de saída radial | GAMF | -14.9 |
| Ângulo máximo de usinagem em rampa | RMPX | 1.5 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 40 mm |
| Diâmetro da conexão | DCONMS | 22 mm |
| Diâmetro de corte | DC | 52.35 mm |
| Diâmetro de corte máximo | DCX | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 22 |
| Keyway width (metric) | KWW | 10.4 mm |
| Letra standard | STDLET | A |
| Número de pastilhas | CICT_2 | 6 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 6 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill MH20 -0804 (MH20-080425) |
| Profundidade de corte máxima | APMX_EFW | 5.3 mm |
| Profundidade de corte máxima | APMX_FFW | 1.2 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 13200 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 2 mm |
