R210-09 04 12M-KM 1020 — Foto do produto

Foto do produto

Pastilhas · Pastilha de fresamento — geral

R210-09 04 12M-KM 1020

Pastilha CoroMill® 210 para fresamento

Pastilha para fresamento para ferro fundido (ISO K) · classe 1020 com cobertura PVD · círculo inscrito 9,4 mm, raio de ponta 1 mm, espessura 4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Classe 1020 Preço na loja

Indicada em 1º lugar para: K (ferro fundido)

Entrega imediata

R$ 1.268,00a caixa · 10 un · R$ 126,80/un

A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: CoroMill® 210

R$ 1.268,00 a caixa · 10 un

Entrega imediata · em estoque

Dados principais

Código ISO
R210-09 04 12M-KM 1020
Código compactado
R210-090412M-KM1020
Material ID
5742581
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
1020
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
K
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
2,76 g
EAN
12165230
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182002
Origem
US,SE,BR
Lançamento
14/08/2006
CoroPak de lançamento
06.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R210-09 04 12M-KM 1020 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.782 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
155 m/min
Avanço por dente
0,98 mm
Espessura máxima do cavaco
0,17 mm
Vida da ferramenta
1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 10°

Material vc m/minfz mmhex mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 155 (130 – 190)0,98 (0,4 – 1,5)0,17 (0,07 – 0,26) 1.800 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

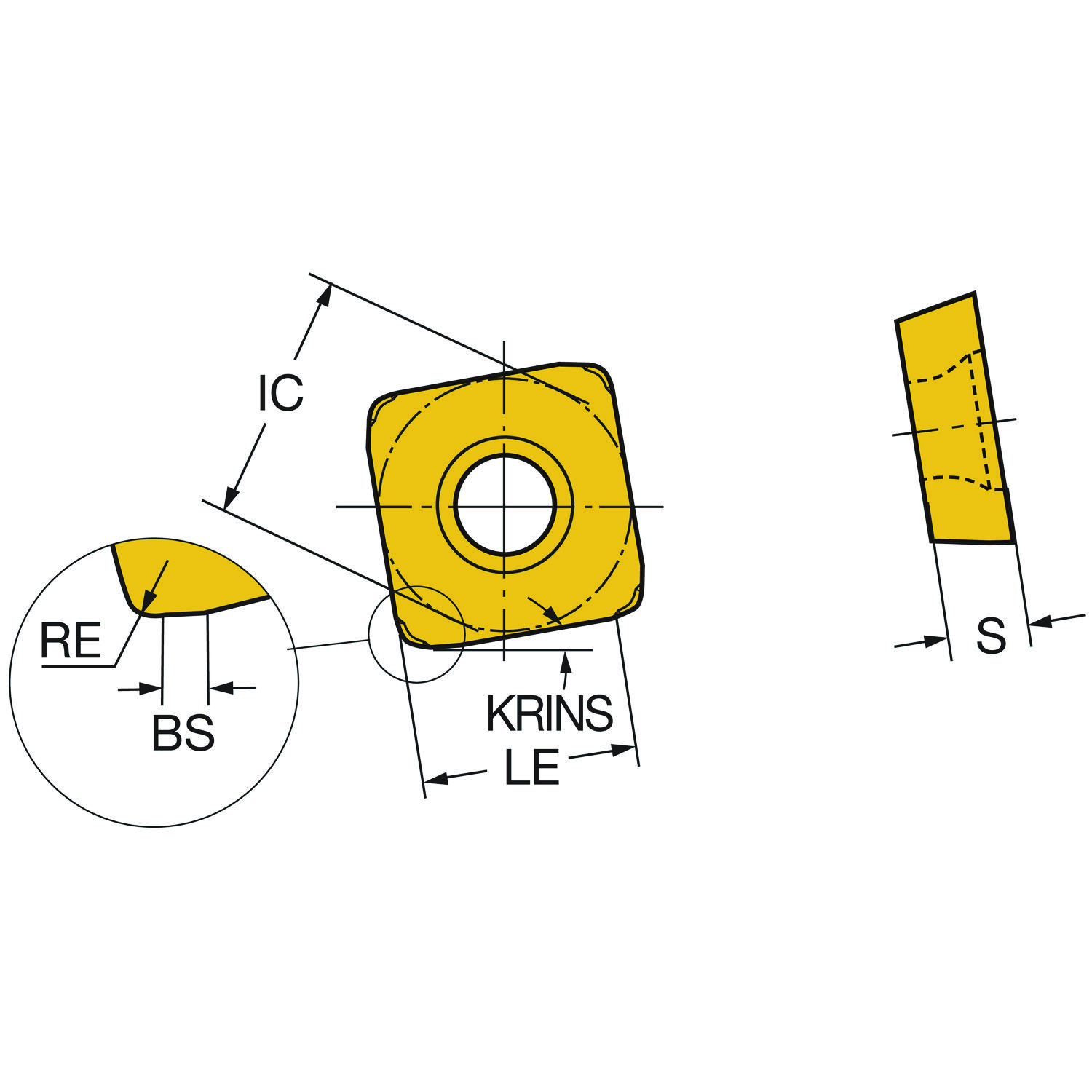

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída da pastilha GAN 0
Classe GRADE 1020
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Quadrada
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 9
Comprimento da aresta alisadora BS 0.77 mm
Comprimento efetivo da aresta de corte LE 6.2 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD KM
Diâmetro do círculo inscrito IC 9.4 mm
Diâmetro do furo de fixação D1 4.2 mm
Espessura da pastilha S 4 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 210 -0904 s=4
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 K
Número de arestas de corte CEDC 4
Profundidade de corte máxima APMX 1.2 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 1 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
