Ferramentas · Fresa de facear e mergulho intercambiável
R210-032T16-09M
Corpo de Fresa de facear CoroMill® 210
Fresa · diâmetro de corte 17,9 mm, comprimento funcional 45 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- R210-032T16-09M
- Código compactado
- R210-032T16-09M
- Material ID
- 5742346
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 249 g
- EAN
- 11784253
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180802
- Origem
- US
- Lançamento
- 26/01/2004
- CoroPak de lançamento
- 04.1
Arquivos CAD

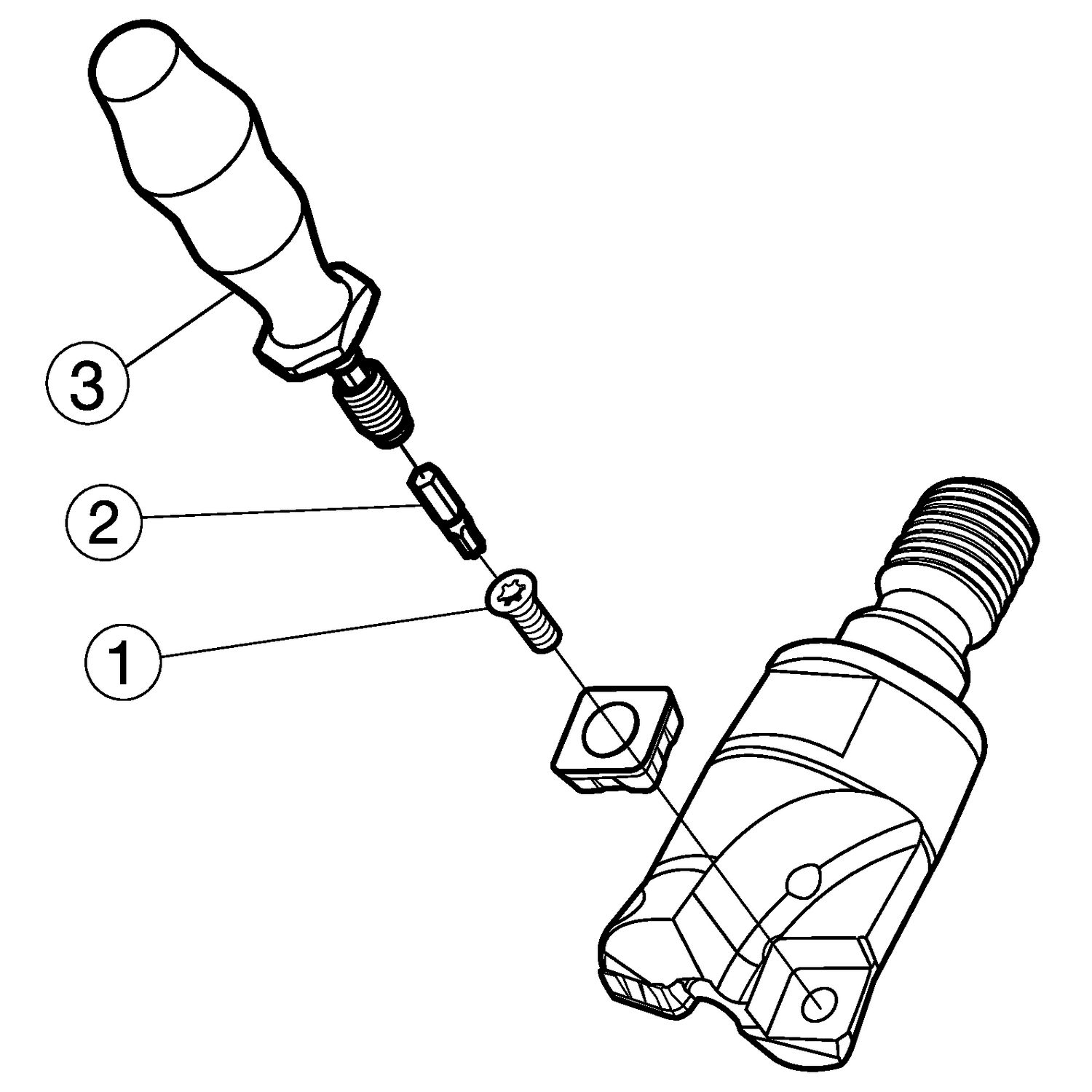

Itens inclusos
- 2 × 5513 020-02 Parafuso da pastilha
- 1 × 5680 084-02 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

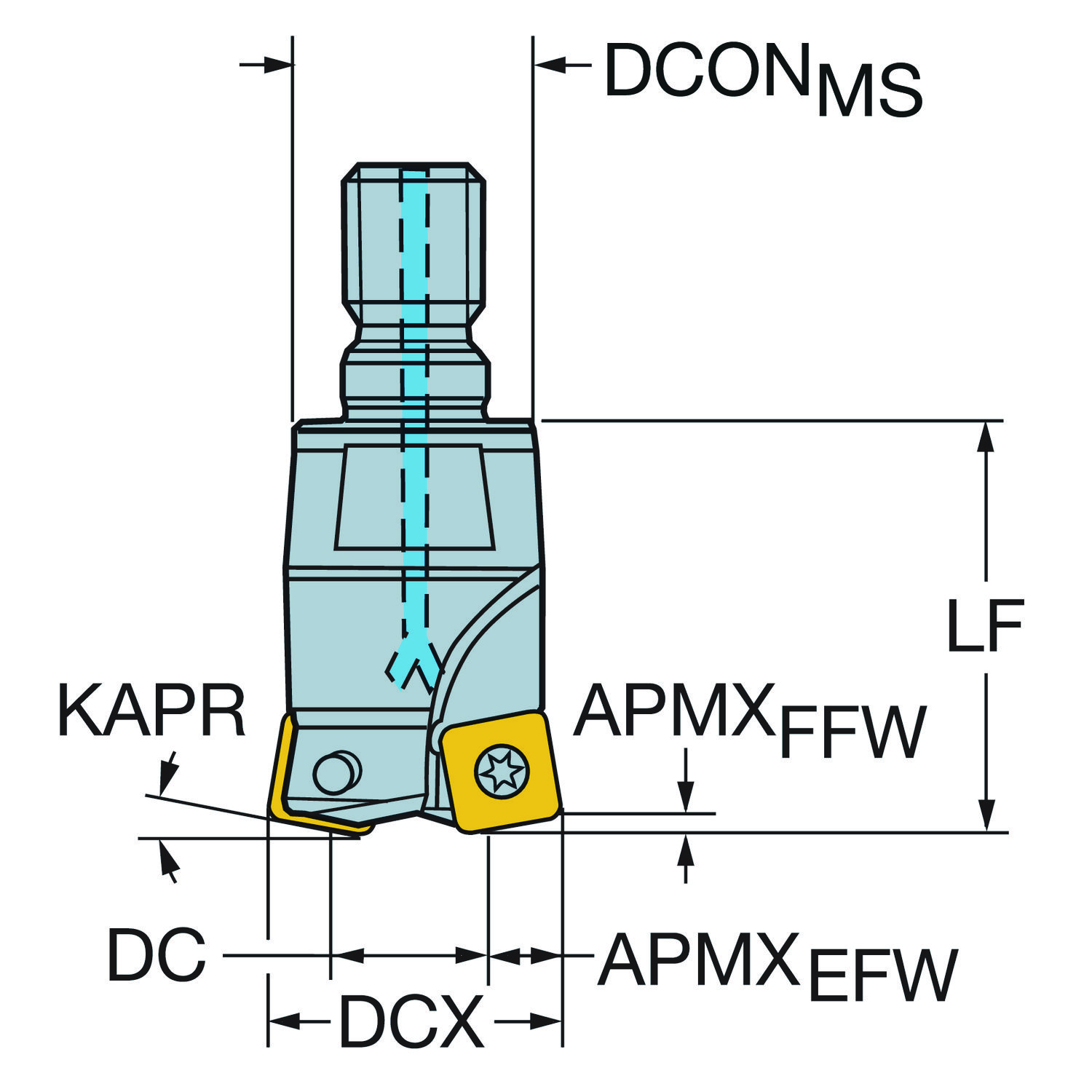

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 10 |
| Ângulo de saída axial | GAMP | 1.62 |
| Ângulo de saída radial | GAMF | 2.32 |
| Ângulo máximo de usinagem em rampa | RMPX | 8 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 45 mm |
| Comprimento funcional | LF | 45 mm |
| Diâmetro da conexão | DCONMS | 28.8 mm |
| Diâmetro de corte | DC | 17.9 mm |
| Diâmetro de corte máximo | DCX | 32 mm |
| Diâmetro do corpo | BD | 28.96 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Roscado acoplamento (MSSC) — tamanho M16 |
| Número de pastilhas | CICT_2 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 210 — tamanho 09 (R210-090412M/E-) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX_EFW | 8 mm |
| Profundidade de corte máxima | APMX_FFW | 1.2 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 15000 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 24 mm |
| Torque | TQ | 3 mm |
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
