393.277-25 01 080A — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

393.277-25 01 080A

Cassete para adaptador de broca ajustável

Adaptador simétrico rotativo · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 393.277-25 01 080A.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
393.277-25 01 080A
Código compactado
393.277-2501080A
Material ID
5760590
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
824 g
EAN
10916732
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022090
Origem
DE
Lançamento
26/02/1996
CoroPak de lançamento
96.1

Arquivos CAD

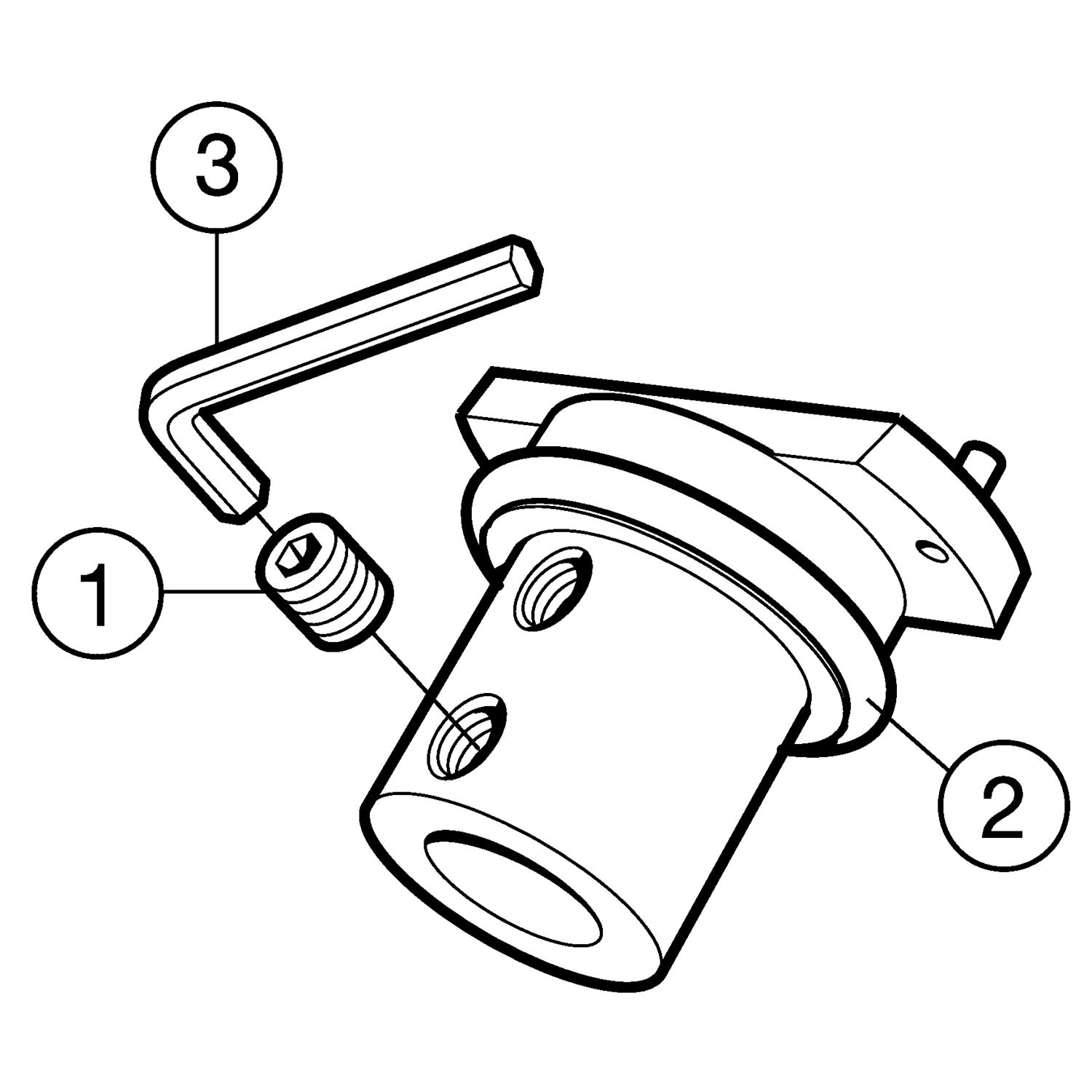

Itens inclusos

  • 2 × 416.1-838 Parafuso
  • 1 × 5641 001-31 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

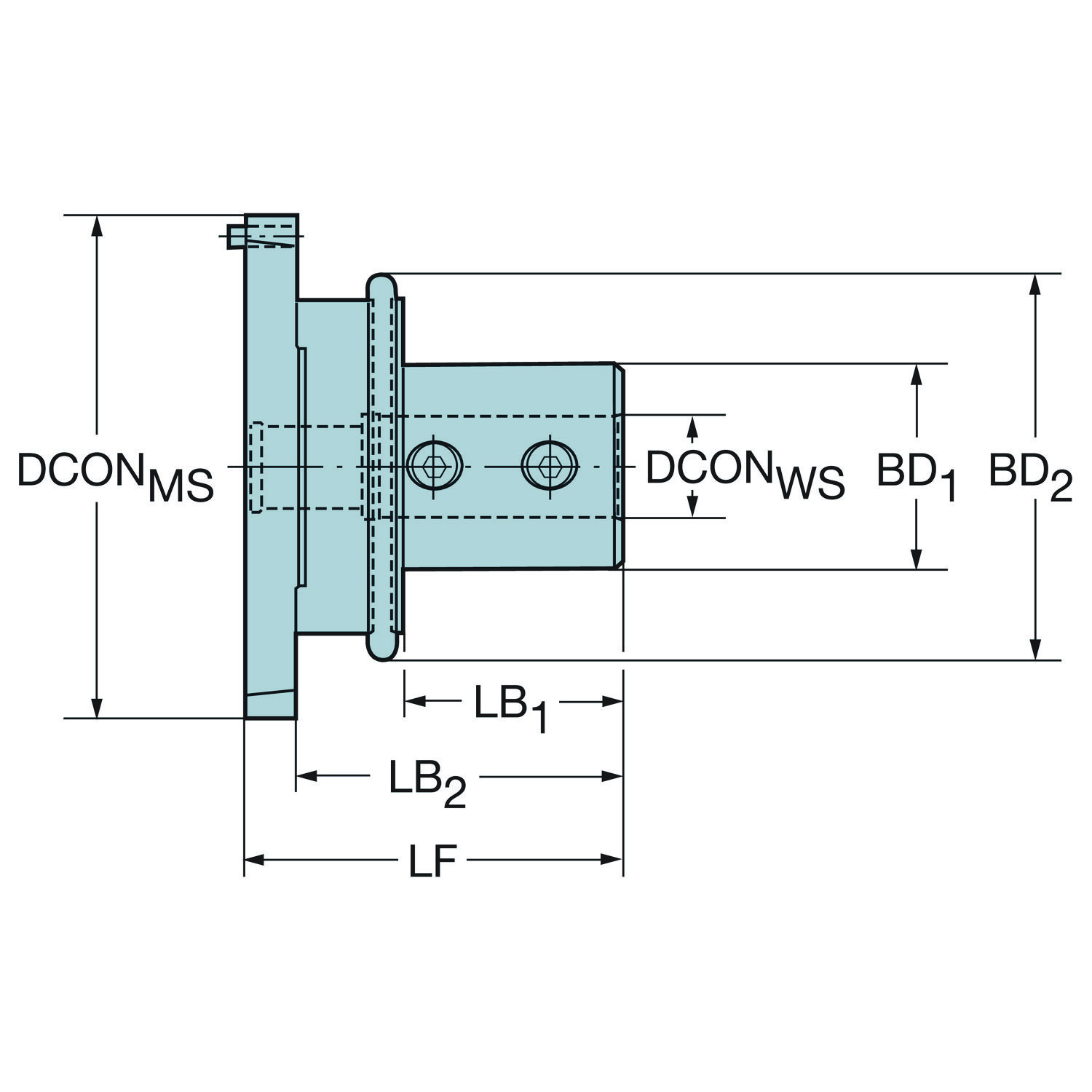

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Ângulo de conicidade BHTA_3 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 50 mm
Comprimento do corpo LB_2 70 mm
Comprimento do corpo LB_3 80 mm
Comprimento funcional LF 80 mm
Diâmetro da conexão DCONMS 78 mm
Diâmetro da conexão DCONWS 25 mm
Diâmetro do corpo BD_1 45 mm
Diâmetro do corpo BD_2 55.2 mm
Diâmetro do corpo BD_3 78 mm
Direção da interface de adaptação da máquina ADINTMS Broca corrediça — tamanho 01
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica (ISO9766 broca haste) — métrica: 25
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 20 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
