MS40-R025A25-09H — Foto do produto

Foto do produto

Ferramentas · Fresa de facear cantos a 90° intercambiável

MS40-R025A25-09H

Corpo de Fresa CoroDrill® MS40 para cantos a 90 graus

Fresa · diâmetro de corte 25 mm, comprimento funcional 120 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$3.248,29a unidade

Prazo e condições da loja Hailtools. Como comprar

R$3.248,29 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
MS40-R025A25-09H
Código compactado
MS40-R025A25-09H
Material ID
8636968
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,397 kg
EAN
7323228292914
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180801
Origem
US
Lançamento
24/02/2025
CoroPak de lançamento
25.1

Arquivos CAD

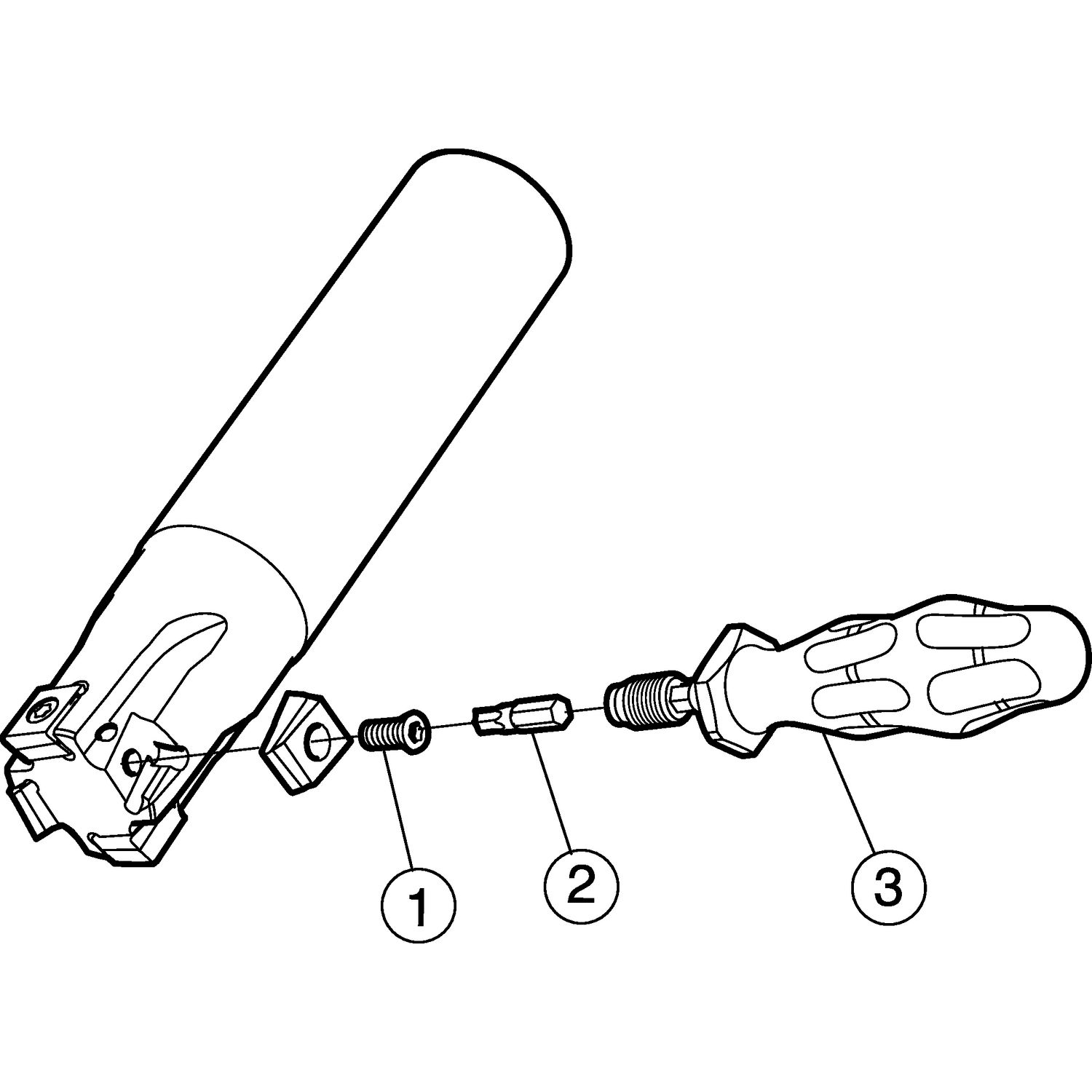

Itens inclusos

  • 4 × 5513 020-95 Parafuso da pastilha
  • 1 × 5680 084-20 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver MS40-R025A25-09H em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 10.030 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

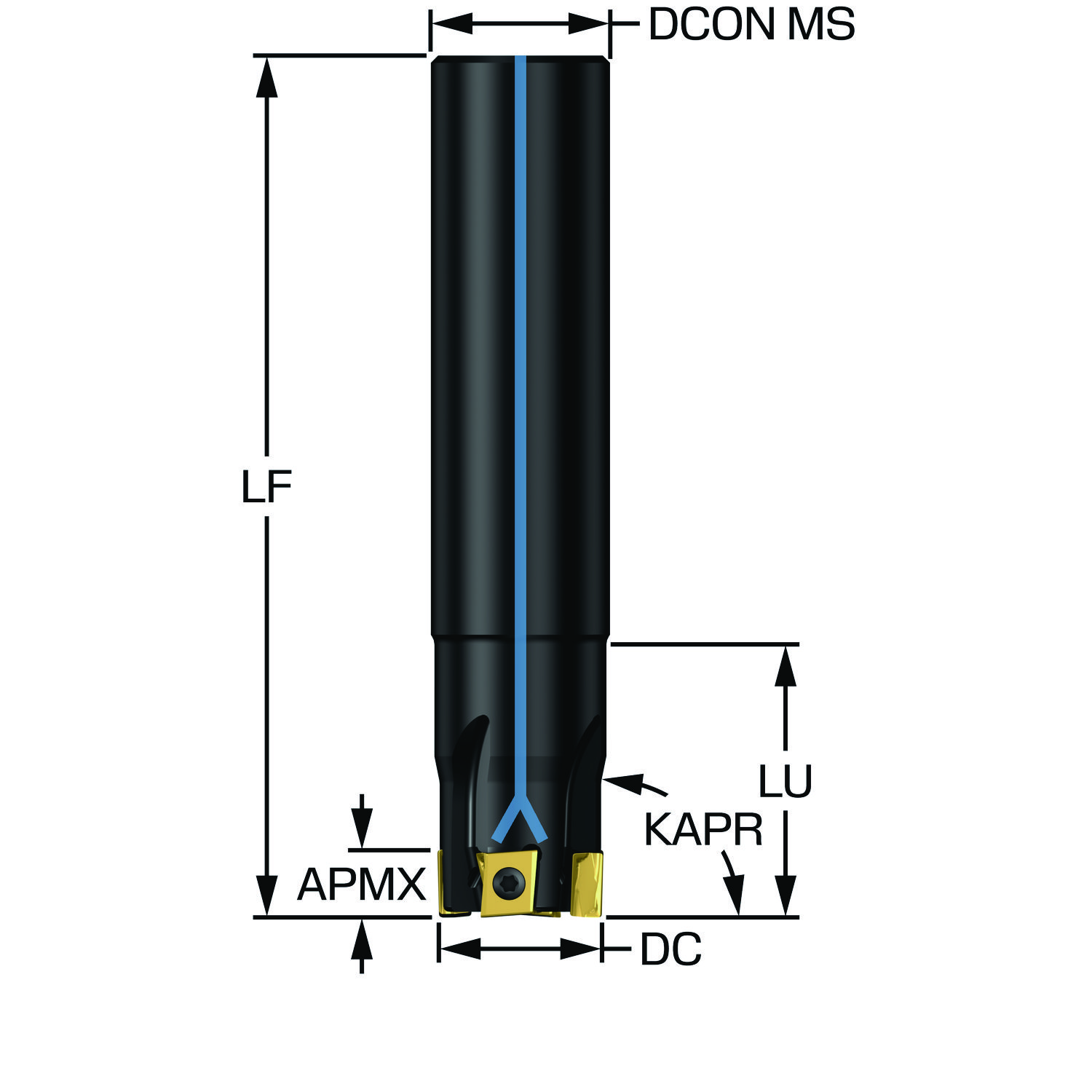

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída axial GAMP -4
Ângulo de saída radial GAMF -20
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 9
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 120 mm
Comprimento util LU 38 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro de corte DC 25 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 25.0
Número de pastilhas CICT_1 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MS40 0904 (MS40-0904)
Profundidade de corte máxima APMX 8 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 9300
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 1.4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
