Adaptação · Adaptador para macho

970-WE25-40-117

Weldon para CoroChuck® 970

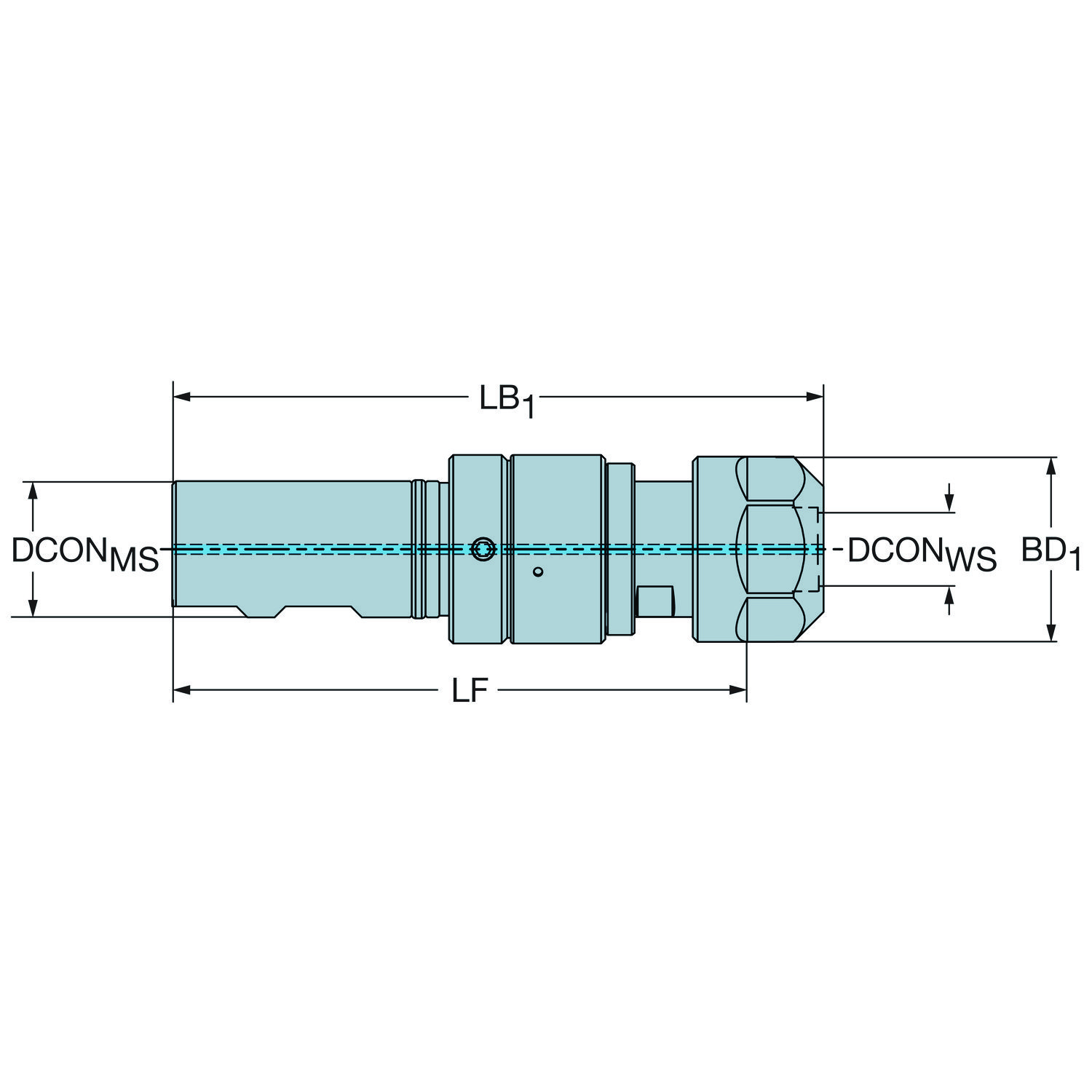

Adaptador simétrico rotativo · comprimento funcional 151,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 970-WE25-40-117
Código compactado: 970-WE25-40-117
Material ID: 6412693
Família: Adaptação
Tipo: Adaptador para macho
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2,046 kg
EAN: 26412693
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21020302
Origem: US
Lançamento: 12/09/2013
CoroPak de lançamento: 13.2

Arquivos CAD

Itens inclusos

1 × 5533 050-04 Porca

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	50.8 mm
Comprimento do corpo	LB_1	167.9 mm
Comprimento funcional	LF	151.4 mm
Diâmetro da conexão	DCONMS	25 mm
Diâmetro da conexão	DCONWS	40.8 mm
Direção da interface de adaptação da máquina	ADINTMS	Weldon (DIN6535-HB) — métrica: 25
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) para rosqueamento com macho -ER40
Faixa máx. de macho	TRMAX	M30
Faixa mín. de macho	TRMIN	M16
Pressão de refrigeração	CP	80 mm
Rotação máxima	RPMX	8000
Sensor embutido	SEP	Não
Shank length (metric)	LS	50.8 mm
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Tolerância do diâmetro de conexão	TCDCON	h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
