Adaptação · Adaptador para macho
970-CY16-11-052
Haste cilíndrica para CoroChuck® 970
Adaptador simétrico rotativo · comprimento funcional 91,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$5.525,56a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroChuck® 970
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 970-CY16-11-052.
Casos práticos da Hailtools
Vídeos
Programação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operação
CoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operação
CoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroChuck 970 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 970-CY16-11-052
- Código compactado
- 970-CY16-11-052
- Material ID
- 6413071
- Família
- Adaptação
- Tipo
- Adaptador para macho
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 163 g
- EAN
- 26413071
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020302
- Origem
- US
- Lançamento
- 12/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 76850467.stp
- STP detalhado 76850468.stp
- DXF 2D 76850469.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5533 050-07 Porca
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.858 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

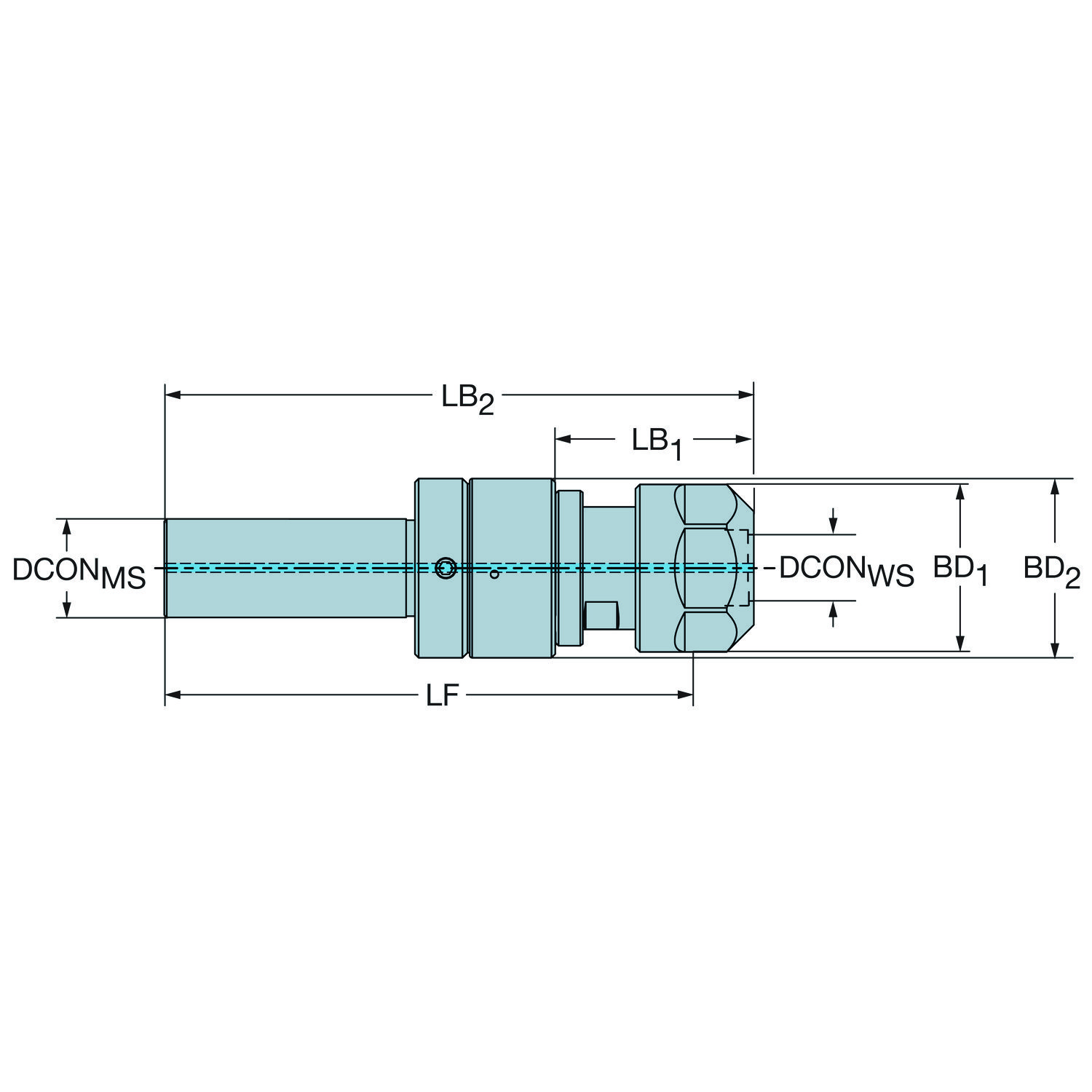

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Bolso para chip de dados | DCP | Não |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 44.5 mm |
| Comprimento do corpo | LB_1 | 25.2 mm |
| Comprimento do corpo | LB_2 | 96.4 mm |
| Comprimento funcional | LF | 91.5 mm |
| Comprimento total | OAL | 96.4 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro da conexão | DCONWS | 11.3 mm |
| Diâmetro funcional | DFC | 11 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 16.00 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) para rosqueamento com macho -ER11 |
| Faixa máx. de macho | TRMAX | M5 |
| Faixa mín. de macho | TRMIN | M2 |
| Peso do item | WT | 0.163 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Rotação máxima | RPMX | 8000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
