Adaptação · Adaptador para macho
970-B40-32-133
MAS-BT 403 para CoroChuck® 970

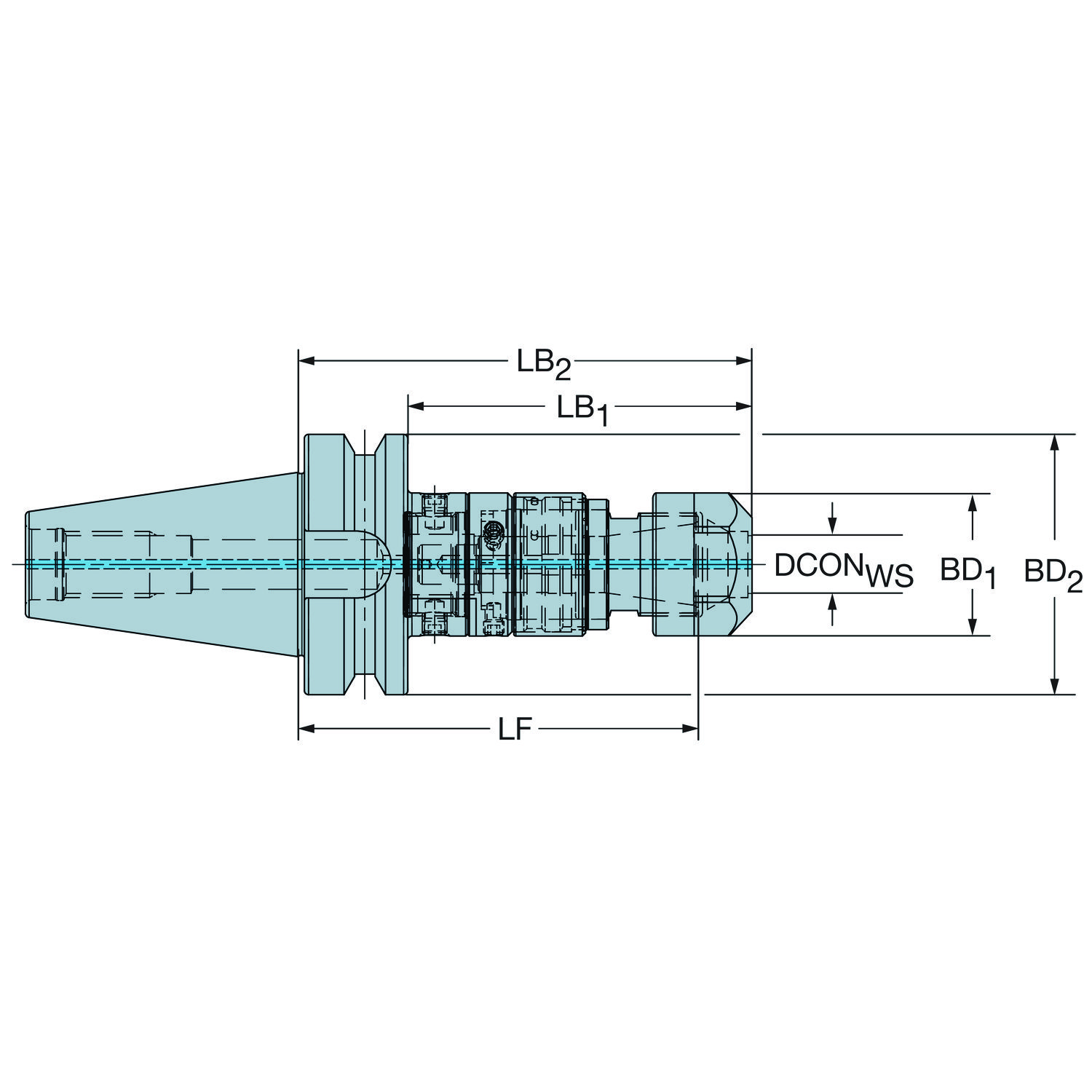

Adaptador simétrico rotativo · comprimento funcional 123,8 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$10.912,30a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroChuck® 970
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 970-B40-32-133.
Casos práticos da Hailtools
Vídeos
Programação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operação
CoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operação
CoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroChuck 970 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 970-B40-32-133
- Código compactado
- 970-B40-32-133
- Material ID
- 7551422
- Família
- Adaptação
- Tipo
- Adaptador para macho
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,735 kg
- EAN
- 7323223658197
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 22/09/2018
- CoroPak de lançamento
- 18.2
Arquivos CAD
- STP básico 75232483.stp
- STP detalhado 75232484.stp
- DXF 2D 75232482.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5533 050-03 Porca
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 7.822 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Bolso para chip de dados | DCP | Não |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 106.3 mm |
| Comprimento do corpo | LB_2 | 133.3 mm |
| Comprimento funcional | LF | 123.8 mm |
| Comprimento total | OAL | 198.7 mm |
| Diâmetro da conexão | DCONWS | 32.8 mm |
| Diâmetro funcional | DFC | 44.45 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD refrigeração central - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) para rosqueamento com macho -ER32 |
| Faixa máx. de macho | TRMAX | M20 |
| Peso do item | WT | 1.735 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Rotação máxima | RPMX | 8000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 14 no catálogo
393.14-32 D100X080 Pinça ER para haste do macho
393.14-32 D110X090 Pinça ER para haste do macho
393.14-32 D120X090 Pinça ER para haste do macho
393.14-32 D140X110 Pinça ER para haste do macho
393.14-32 D160X120 Pinça ER para haste do macho
393.14-32 D180X145 Pinça ER para haste do macho
393.14-32 D200X160 Pinça ER para haste do macho
A393.14-32-1/2 Pinça ER para haste do macho
A393.14-32-3/4 Pinça ER para haste do macho
A393.14-32-3/8 Pinça ER para haste do macho
A393.14-32-5/16 Pinça ER para haste do macho
A393.14-32-5/8 Pinça ER para haste do macho
A393.14-32-7/16 Pinça ER para haste do macho
A393.14-32-7/8 Pinça ER para haste do macho Nada com esse termo. Tente só o início do código.
