Adaptação · Adaptador para macho
970-WE25-25-088
Weldon para CoroChuck® 970

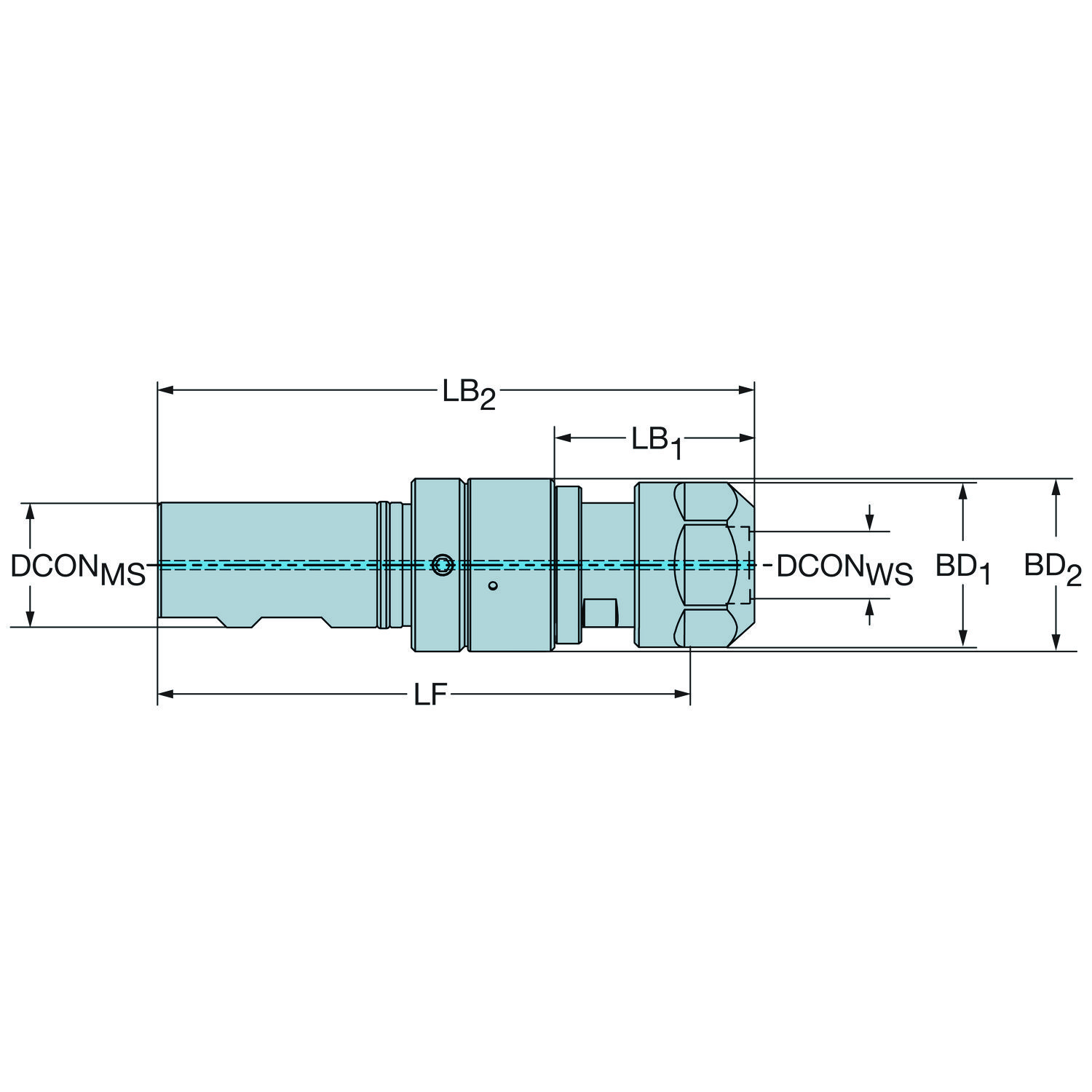

Adaptador simétrico rotativo · comprimento funcional 125,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega prevista em 20 dias
R$9.319,36a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroChuck® 970
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 970-WE25-25-088.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Soluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDF
H5-131001-CoroChuck970 1 PorApresentação · CoroPak 13.2 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroChuck® 970Vídeos
Programação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operação
CoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operação
CoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroChuck 970 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 970-WE25-25-088
- Código compactado
- 970-WE25-25-088
- Material ID
- 6412692
- Família
- Adaptação
- Tipo
- Adaptador para macho
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 767,6 g
- EAN
- 26412692
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020302
- Origem
- US
- Lançamento
- 12/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 76850602.stp
- STP detalhado 76850604.stp
- DXF 2D 76850603.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5533 050-02 Porca
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 3.000 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Bolso para chip de dados | DCP | Não |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 50.8 mm |
| Comprimento do corpo | LB_1 | 42.2 mm |
| Comprimento do corpo | LB_2 | 138.9 mm |
| Comprimento funcional | LF | 125.4 mm |
| Comprimento total | OAL | 138.9 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Diâmetro da conexão | DCONWS | 25.8 mm |
| Diâmetro funcional | DFC | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) — métrica: 25 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) para rosqueamento com macho -ER25 |
| Faixa máx. de macho | TRMAX | M20 |
| Faixa mín. de macho | TRMIN | M8 |
| Peso do item | WT | 0.7676 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Rotação máxima | RPMX | 8000 |
| Sensor embutido | SEP | Não |
| Shank length (metric) | LS | 50.8 mm |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 20 no catálogo
