Adaptação · Adaptador para macho
970-B40-25-130
MAS-BT 403 para CoroChuck® 970
Adaptador simétrico rotativo · comprimento funcional 116,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$10.999,76a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroChuck® 970
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 970-B40-25-130.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
CoroTap 100 — programaFolder · Sandvik Coromant · PDF
H5-131001-CoroChuck970 1 PorApresentação · CoroPak 13.2 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroChuck® 970Vídeos
Programação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operação
CoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operação
CoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroChuck 970 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 970-B40-25-130
- Código compactado
- 970-B40-25-130
- Material ID
- 6413056
- Família
- Adaptação
- Tipo
- Adaptador para macho
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,762 kg
- EAN
- 26413056
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 12/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 75426186.stp
- STP detalhado 75426188.stp
- DXF 2D 75426187.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

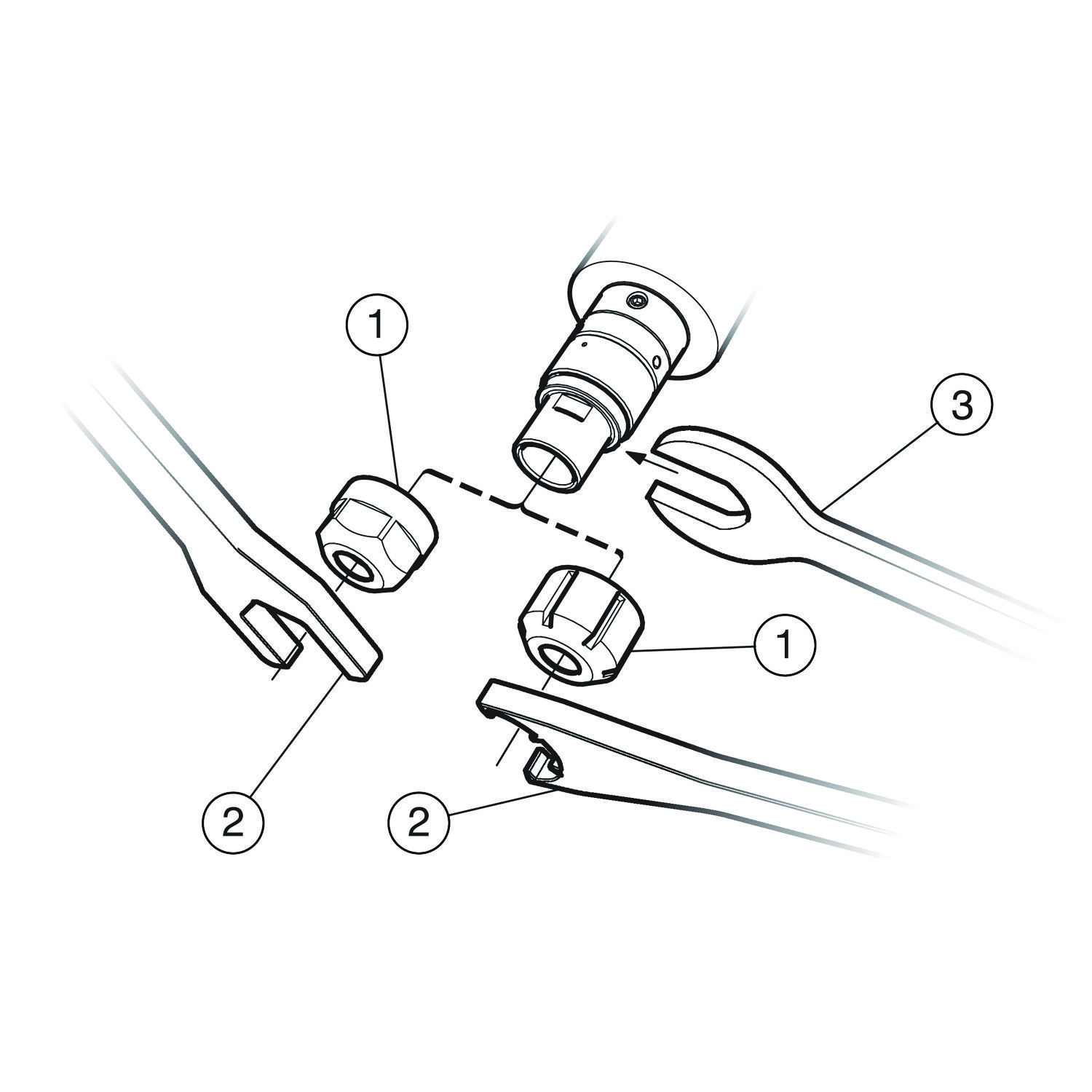

Itens inclusos
- 1 × 5533 050-02 Porca
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 7.104 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

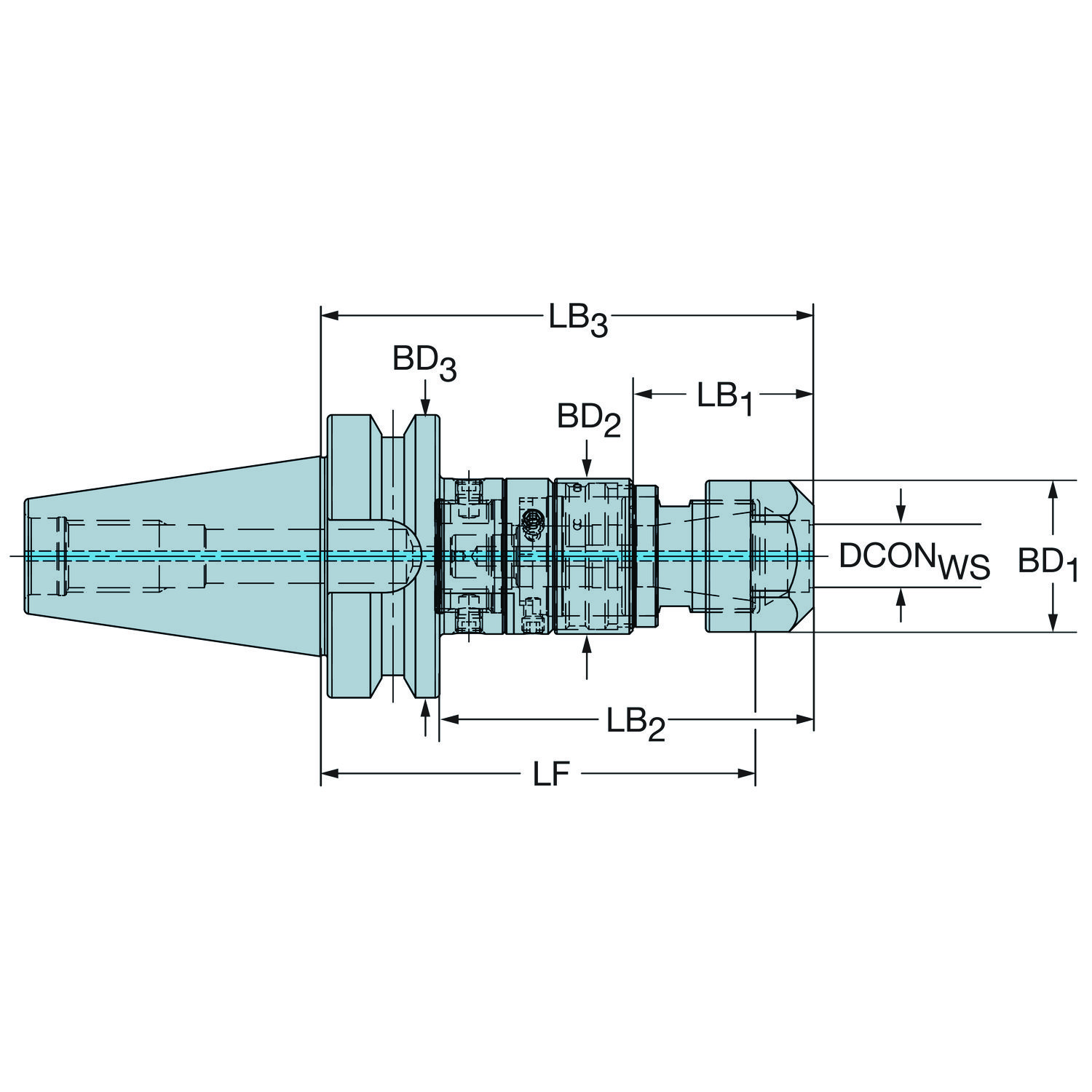

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Bolso para chip de dados | DCP | Não |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 37.1 mm |
| Comprimento do corpo | LB_2 | 97.6 mm |
| Comprimento do corpo | LB_3 | 124.6 mm |
| Comprimento funcional | LF | 116.1 mm |
| Comprimento total | OAL | 190 mm |
| Diâmetro da conexão | DCONWS | 25.8 mm |
| Diâmetro funcional | DFC | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD refrigeração central - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | ER pinça (DIN6499-B) para rosqueamento com macho -ER25 |
| Faixa máx. de macho | TRMAX | M20 |
| Faixa mín. de macho | TRMIN | M8 |
| Peso do item | WT | 1.762 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Rotação máxima | RPMX | 8000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 20 no catálogo
393.14-25 D060X049 Pinça ER para haste do macho 393.14-25 D070X055 Pinça ER para haste do macho 393.14-25 D080X063 Pinça ER para haste do macho 393.14-25 D090X071 Pinça ER para haste do macho 393.14-25 D100X080 Pinça ER para haste do macho 393.14-25 D110X090 Pinça ER para haste do macho 393.14-25 D112X090 Pinça ER para haste do macho 393.14-25 D120X090 Pinça ER para haste do macho 393.14-25 D125X100 Pinça ER para haste do macho 393.14-25 D140X112 Pinça ER para haste do macho 393.14-25 D160X120 Pinça ER para haste do macho A393.14-25-1/2 Pinça ER para haste do macho A393.14-25-1/4 Pinça ER para haste do macho A393.14-25-1/8P Pinça ER para haste do macho A393.14-25-3/4 Pinça ER para haste do macho A393.14-25-3/8 Pinça ER para haste do macho A393.14-25-5/16 Pinça ER para haste do macho A393.14-25-5/8 Pinça ER para haste do macho A393.14-25-7/16 Pinça ER para haste do macho A393.14-25-9/16 Pinça ER para haste do macho Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5533 050-02 Mesmo tipo de ferramenta.
970-B40-20-110 MAS-BT 403 para CoroChuck® 970
970-B40-32-133 MAS-BT 403 para CoroChuck® 970
970-CY16-11-052 Haste cilíndrica para CoroChuck® 970
970-WE25-25-088 Weldon para CoroChuck® 970
970-B30-11-082 MAS-BT 403 para CoroChuck® 970
970-B30-20-105 MAS-BT 403 para CoroChuck® 970
970-B30-25-125 MAS-BT 403 para CoroChuck® 970
970-B50-20-125 MAS-BT 403 para CoroChuck® 970
970-B50-25-145 MAS-BT 403 para CoroChuck® 970
970-B50-32-148 MAS-BT 403 para CoroChuck® 970
970-B50-40-174 MAS-BT 403 para CoroChuck® 970
