R300-032A25-10H

Ferramentas · Indexable face and plunge mill

R300-032A25-10H

Corpo de Fresa de facear CoroMill® 300

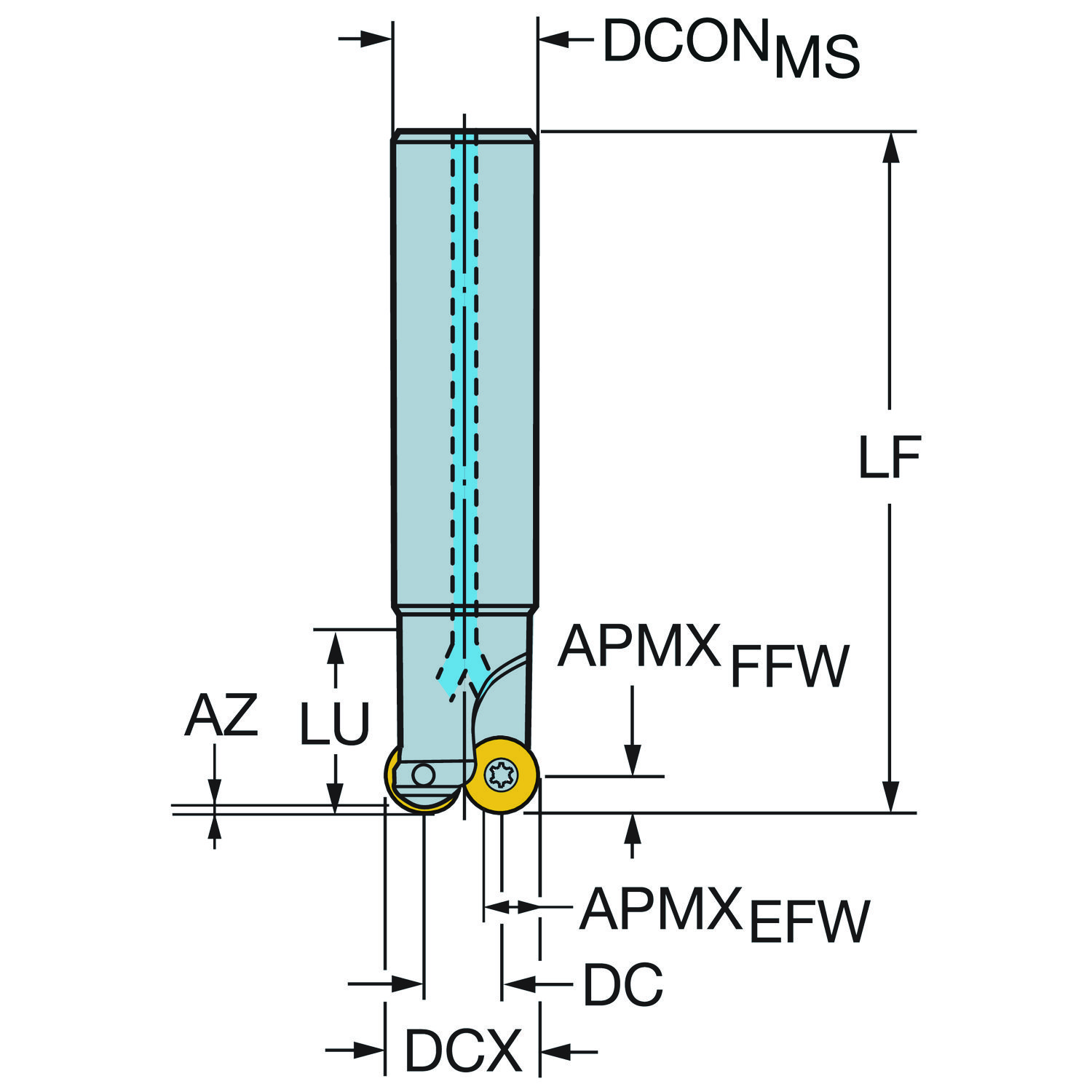

Fresa · diâmetro de corte 22 mm, comprimento funcional 150 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R300-032A25-10H
Código compactado
R300-032A25-10H
Material ID
5744200
Família
Ferramentas
Tipo
Indexable face and plunge mill
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
526.1 Gram
EAN
12005582
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180804
Origem
SE
Lançamento
31/01/2005
CoroPak de lançamento
05.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de saída axial GAMP 7
ângulo de saída radial GAMF 0
ângulo máximo de usinagem em rampa RMPX 7.5
Código do material do corpo BMC Steel
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 56 mm
Comprimento do corpo LB 25 mm
Comprimento funcional LF 150 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro de corte DC 22 mm
Diâmetro de corte máximo DCX 32 mm
Diâmetro do corpo BD 26.1 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 25.0
Número de pastilhas CICT_2 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 CoroMill 300 -size 1032 (R300-1032)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_EFW 7.5 mm
Profundidade de corte máxima APMX_FFW 5 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 2850
Sensor embedded property SEP Não
Sentido HAND Direita
Shank length (metric) LS 110 mm
Tolerância do diâmetro de conexão TCDCON h7
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
