Ferramentas · Fresa de facear cantos a 90° intercambiável
MS60-R025A25-11M
CoroMill® MS60, square shoulder milling cutter
Fresa · diâmetro de corte 25 mm, comprimento funcional 120 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$2.709,22a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroMill® MS60
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para MS60-R025A25-11M.
Casos práticos da Hailtools
Vídeos
Biblioteca técnica: tudo sobre CoroMill MS60 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- MS60-R025A25-11M
- Código compactado
- MS60-R025A25-11M
- Material ID
- 8840375
- Família
- Ferramentas
- Tipo
- Fresa de facear cantos a 90° intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,381 kg
- EAN
- 7323228902943
- NCM
- 846610
- UNSPSC
- 23241623
- eCl@ss 13
- 21180902
- Origem
- US
- Lançamento
- 24/09/2025
- CoroPak de lançamento
- 25.2
Arquivos CAD
- STP básico 352599666.stp
- STP detalhado 352599667.stp
- DXF 2D 350268838.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

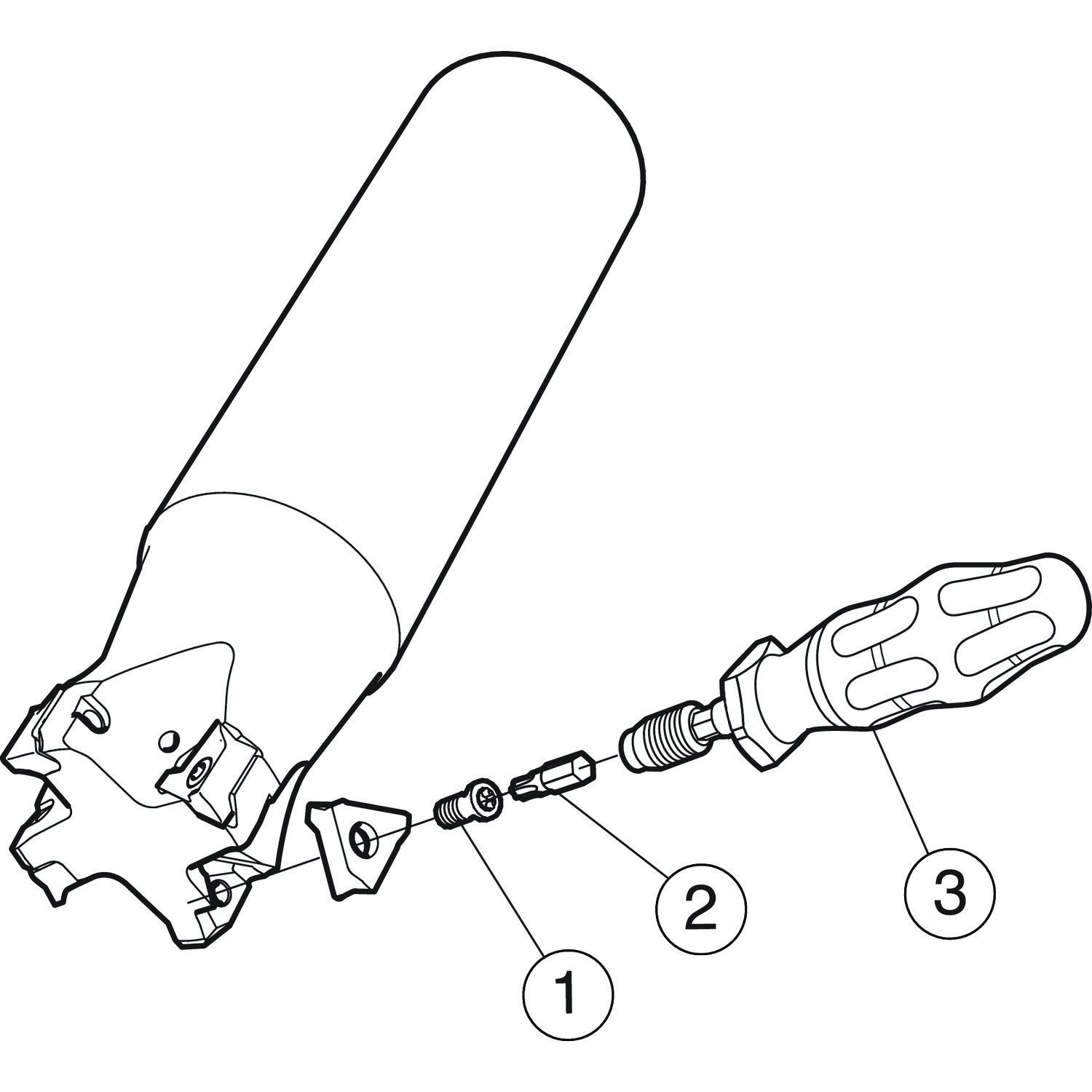

Itens inclusos
- 3 × 5513 020-03 Parafuso da pastilha
- 1 × 5680 084-04 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 14.443 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

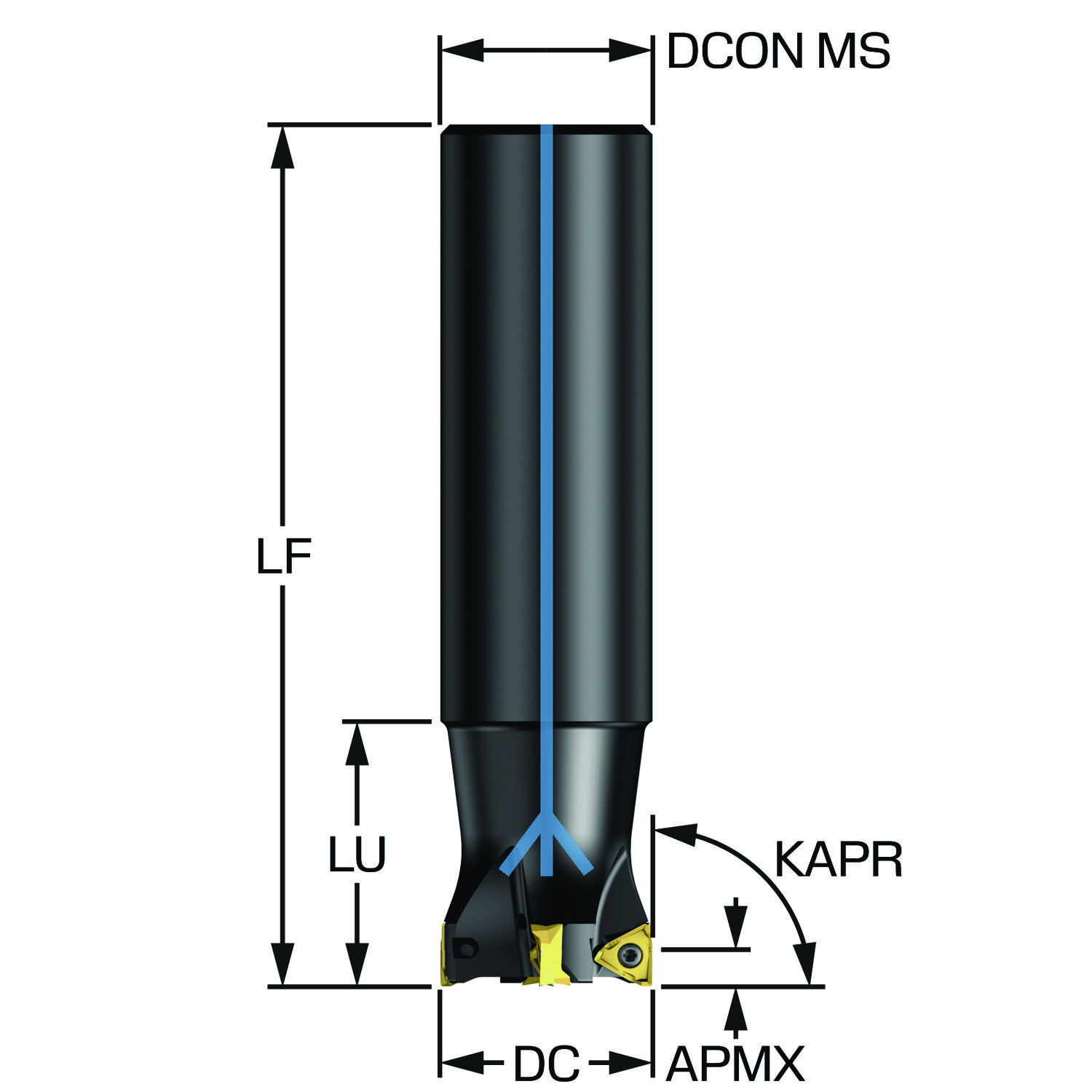

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de saída axial | GAMP | 2 |
| Ângulo de saída radial | GAMF | -9 |
| Ângulo máximo de usinagem em rampa | RMPX | 3.1 |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 11T3 |
| Código do tamanho do assento da pastilha | SSC_N | 11T3 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 120 mm |
| Comprimento util | LU | 38 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Diâmetro de corte | DC | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 25.0 |
| Número de pastilhas | CICT_1 | 3 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroMill MS60 — tamanho 11T3 (MS60-11T3) |
| Profundidade de corte máxima | APMX | 5 mm |
| Propriedade antivibração | DPC | Não |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 13300 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 8 no catálogo
MS60-11T304M-L50 1040 CoroMill® MS60, insert for milling Entrega imediata
MS60-11T308M-M40 1230 CoroMill® MS60, insert for milling Entrega imediata
MS60-11T308M-M40 4330 CoroMill® MS60, insert for milling Entrega imediata
MS60-11T304M-L50 1220 CoroMill® MS60, insert for milling
MS60-11T304M-L50 1230 CoroMill® MS60, insert for milling
MS60-11T304M-L50 1240 CoroMill® MS60, insert for milling
MS60-11T304M-M40 1230 CoroMill® MS60, insert for milling
MS60-11T308M-M40 3330 CoroMill® MS60, insert for milling Nada com esse termo. Tente só o início do código.
