MS60-11T304M-L50 1040

Pastilhas · Milling insert - general

MS60-11T304M-L50 1040

CoroMill® MS60, insert for milling

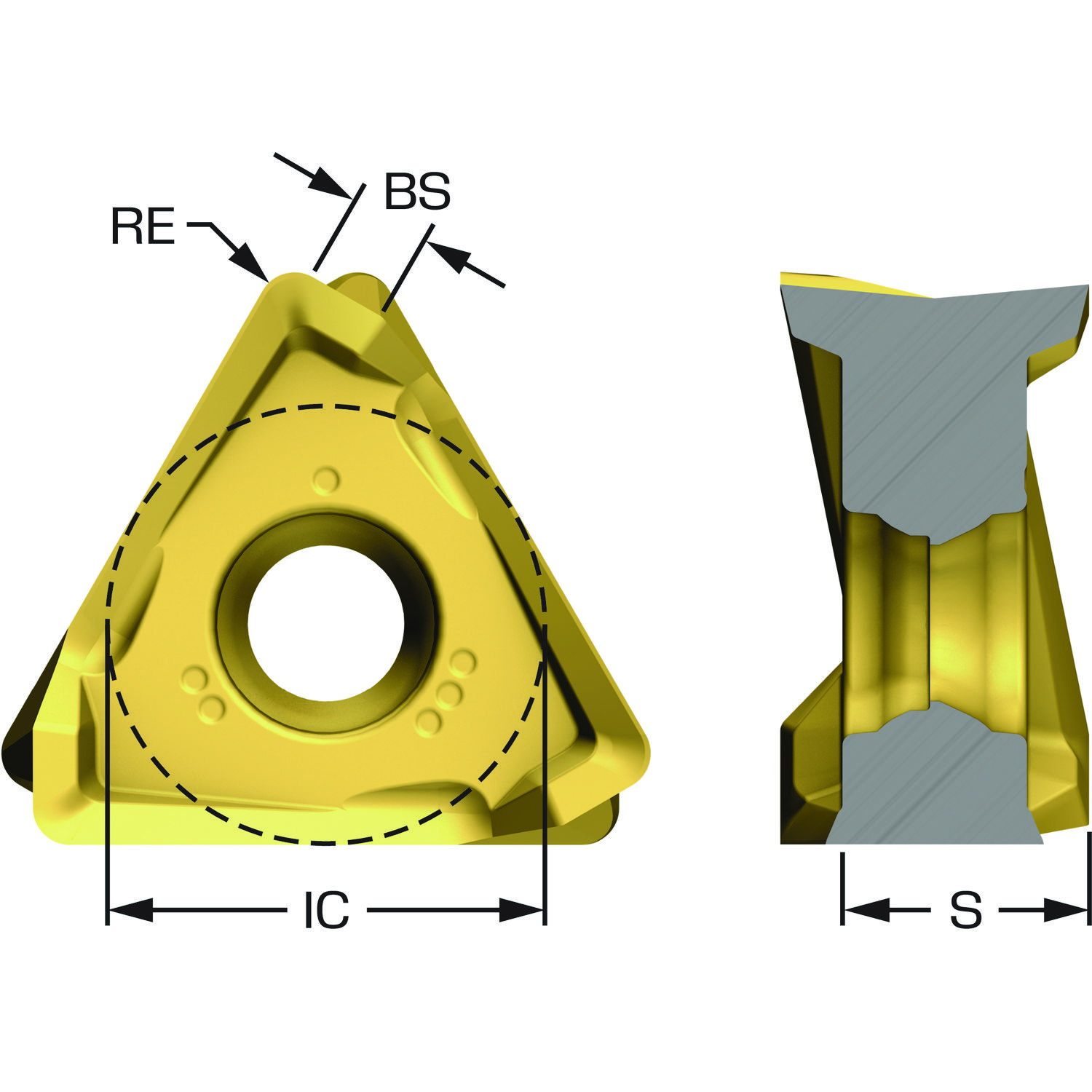

Pastilha para fresamento para aço inoxidável (ISO M) · classe 1040 com cobertura PVD · círculo inscrito 6,7 mm, raio de ponta 0,4 mm, espessura 3,74 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 1040 Preço na loja

Entrega imediata

R$235,72 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
MS60-11T304M-L50 1040
Código compactado
MS60-11T304M-L501040
Material ID
8838228
Família
Pastilhas
Tipo
Milling insert - general
Classe
1040
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
1.9 Gram
EAN
7323228893258
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182001
Origem
SE
Lançamento
24/09/2025
CoroPak de lançamento
25.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
170 m/min
Avanço por dente
0,09 mm
Espessura máxima do cavaco
0,09 mm
Vida da ferramenta
1.800 s

Para Aço inoxidável · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material vc m/minfz mmhex mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 170 (165 – 175)0,09 (0,04 – 0,13)0,09 (0,04 – 0,13) 1.800 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 34 (33 – 34)0,08 (0,04 – 0,12)0,08 (0,04 – 0,12) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 28
Classe GRADE 1040
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Triangular
Código do tamanho do assento da pastilha SSC_M 11T3
Código do tamanho do assento da pastilha SSC_N 11T3
Comprimento da aresta alisadora BS 1 mm
Comprimento efetivo da aresta de corte LE 5 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD L50
Diâmetro do círculo inscrito IC 6.7 mm
Diâmetro do furo de fixação D1 2.8 mm
Espessura da pastilha S 3.74 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill MS60 -11T3
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Secundário TMC1 S
ISO nível de classificação de material Todos TMC1 PMS
Número de arestas de corte CEDC 6
Profundidade de corte máxima APMX 5 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 0.4 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo de operação CTPT light

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
