S25T-PTFNL 16-W

Barra de mandrilar T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 300 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
S25T-PTFNL 16-W
Código compactado
S25T-PTFNL16-W
Material ID
5752264
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,077 kg
EAN
10422436
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
08/09/1980
CoroPak de lançamento
80.1

Arquivos CAD

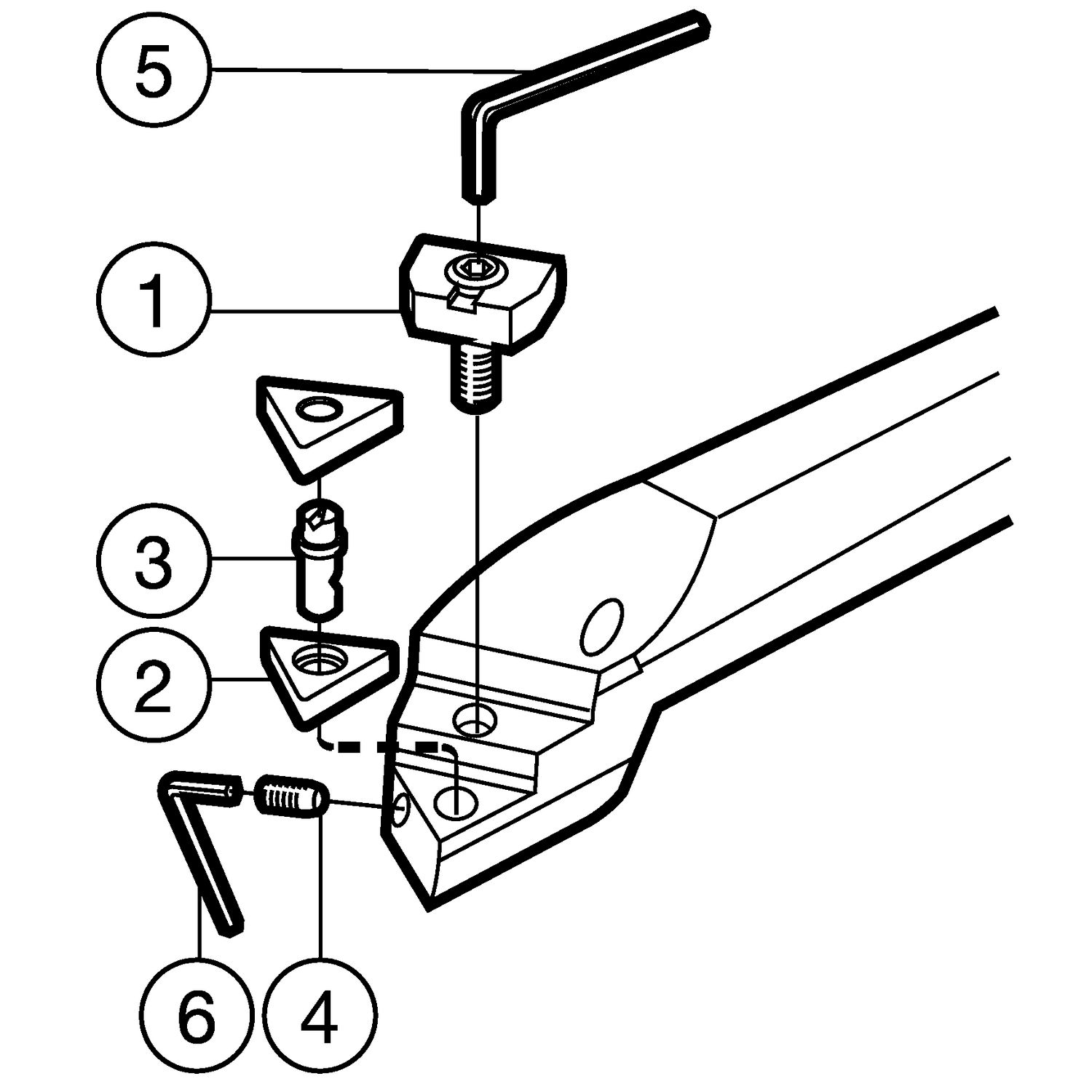

Itens inclusos

  • 1 × 170.38-823-2 Jogo de cunha
  • 1 × 5313 021-01 Pino
  • 1 × 5512 031-01 Parafuso
  • 1 × 174.1-864 Chave
  • 1 × 5680 051-03 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

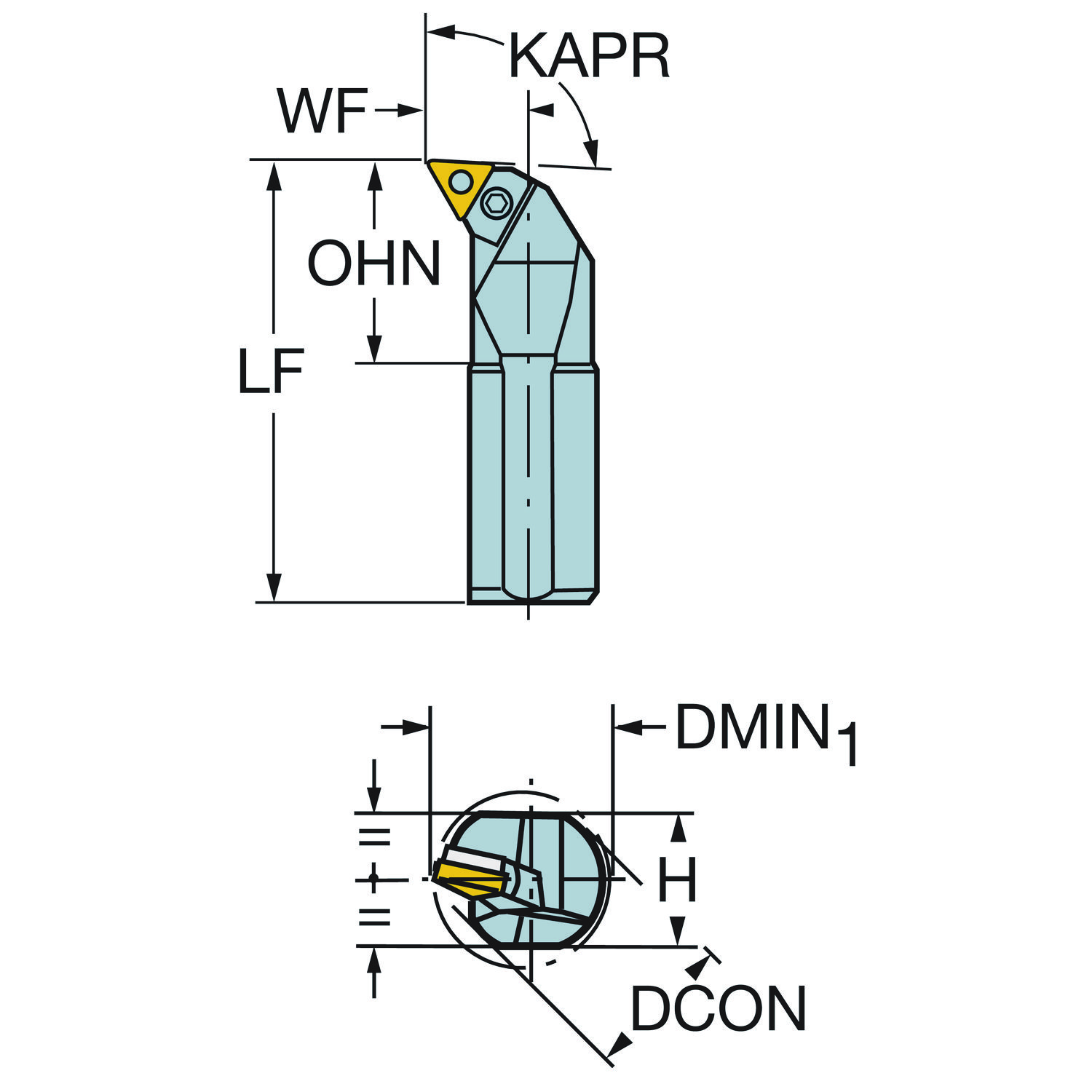

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 23 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 91
Ângulo da ponta da pastilha EPSR 60
Ângulo de ataque da ferramenta PSIR -1
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -13
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 100 mm
Balanço mínimo OHN 36.8 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação por cunha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 263.2 mm
Comprimento funcional LF 300 mm
Comprimento total OAL 300 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro do corpo BD 25 mm
Diâmetro mínimo do furo DMIN_1 32 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 25
Identificação da pastilha padrão MIID TNMG 16 04 08
Largura funcional WF 17 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TNMG 160408
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
