Pastilhas · Pastilha de torneamento — geral
TNMG 16 04 08-SM 1210
Pastilha T-Max® P para torneamento
Pastilha para torneamento para superligas e titânio (ISO S) · classe 1210 com cobertura PVD · círculo inscrito 9,53 mm, raio de ponta 0,79 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Classe 1210 Preço na loja
Indicada em 1º lugar para: M (aço inoxidável), S (superligas e titânio)
Entrega imediata
R$101,00 a unidade · pacote com 10. Prazo e condições da loja Hailtools.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para TNMG 16 04 08-SM 1210.

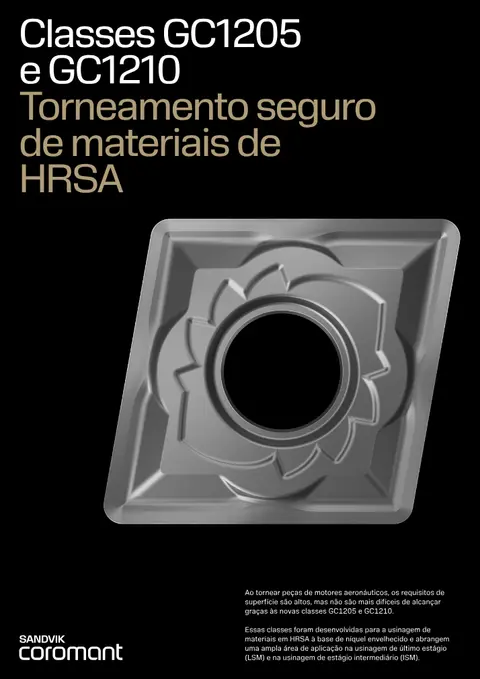

Classes GC1205 e GC1210 — torneamento de HRSAFolder · Sandvik Coromant · PDF
Classe GC1210 — torneamento de HRSAFolder · Sandvik Coromant · PDFCasos práticos da Hailtools
Pastilhas T-Max® PVídeos
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoDados principais
- Código ISO
- TNMG 16 04 08-SM 1210
- Código ANSI
- TNMG 332-SM 1210
- Código compactado
- TNMG160408-SM1210
- Material ID
- 8432333
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 1210
- Cobertura
- ALTICRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- S
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 0,007 kg
- EAN
- 7323227515564
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Origem
- SE
- Lançamento
- 26/02/2024
- CoroPak de lançamento
- 24.1
Arquivos CAD
- STP básico 73031922.stp
- STP detalhado 73031921.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Zoom —
Mover
Girar Inclinar
Ancorar na RA Escala
No iPhone a RA gira só no eixo vertical. A inclinação ajustada aqui vai junto no Android.
Modelo gerado do CAD da fábrica, em escala real · 284 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 40 m/min
- Avanço por rotação
- 0,22 mm/r
- Profundidade de corte
- 2 mm
- Espessura máxima do cavaco
- 0,22 mm/r
- Vida da ferramenta
- 900 s
Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Torneamento geral · Ângulo de posição 91°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 40 (28 – 85) | 0,22 (0,1 – 0,28) | 0,22 (0,1 – 0,28) | 2 (0,2 – 3) | 900 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de folga principal | AN | 0 |
| Classe | GRADE | 1210 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Furo de fixação cilíndrico |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Comprimento efetivo da aresta de corte | LE | 4.8 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | SM |
| Diâmetro do círculo inscrito | IC | 9.53 mm |
| Diâmetro do furo de fixação | D1 | 3.81 mm |
| Espessura da pastilha | S | 4.76 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TN1604 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Primário | TMC1 | S |
| ISO nível de classificação de material Todos | TMC1 | MS |
| Número de arestas de corte | CEDC | 6 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Dupla face |
| Raio do canto | RE | 0.79 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
