MTJNL 2020K 16M1 — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

MTJNL 2020K 16M1

Porta Ferramenta convencional T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$813,82a unidade

Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

R$813,82 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
MTJNL 2020K 16M1
Código compactado
MTJNL2020K16M1
Material ID
5735986
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
387,8 g
EAN
10031070
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN,SE
Lançamento
02/01/1978
CoroPak de lançamento
78.1

Arquivos CAD

Itens inclusos

  • 1 × 170.38-820-1 Jogo de grampo de cunha
  • 1 × 170.3-852 Calço
  • 1 × 5313 021-02 Pino
  • 1 × 3212 010-206 Parafuso
  • 1 × 174.1-863 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 20 mm
Altura funcional HF 20 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 60
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -6
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

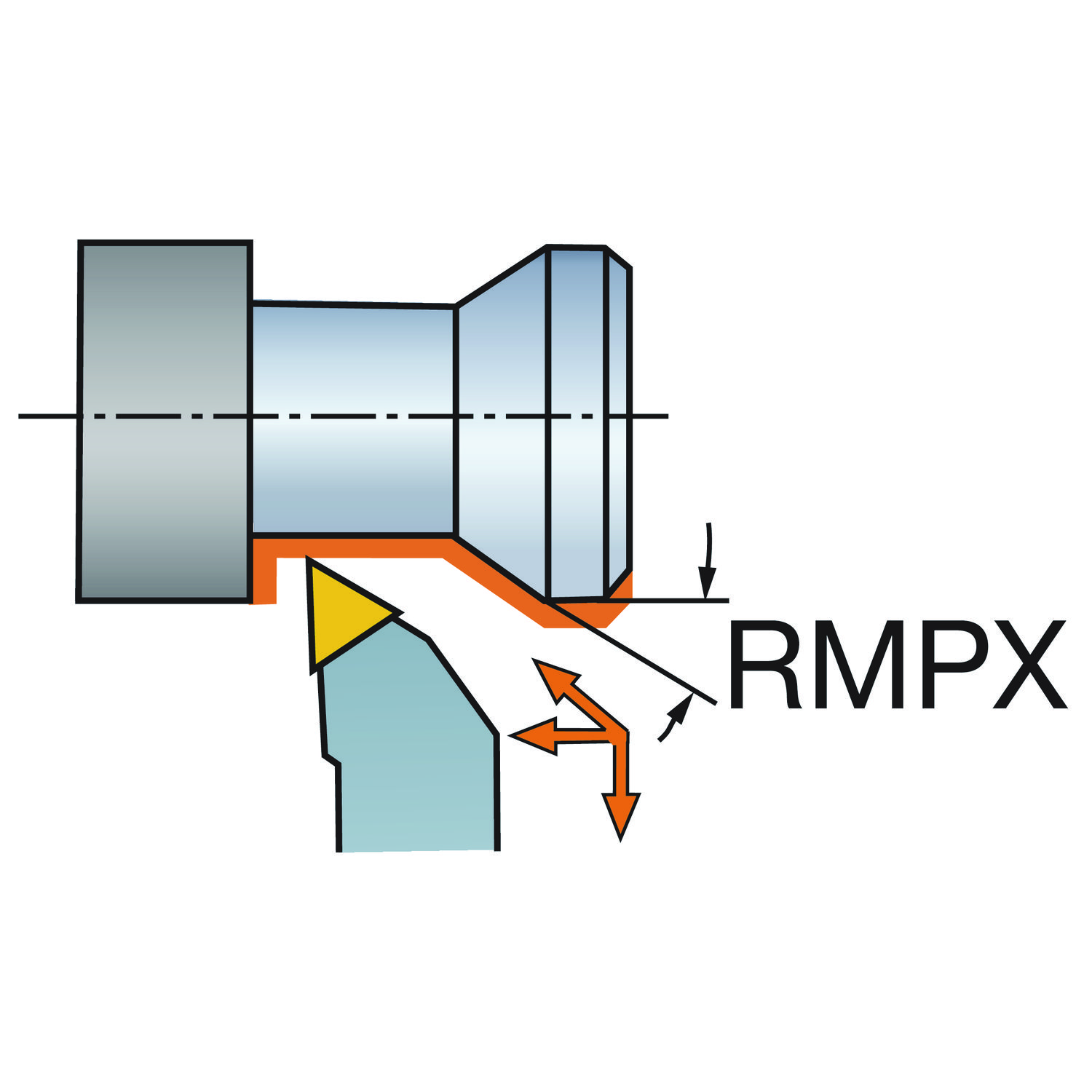

Ângulo máximo de usinagem em rampa RMPX 22
Balanço máximo OHX 30.8 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação por cunha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 94.2 mm
Comprimento funcional LF 125 mm
Comprimento total OAL 125 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 20 x 20
Identificação da pastilha padrão MIID TNMG 16 04 08
Largura da haste B 20 mm
Largura funcional WF 25 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TNMG 160408
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
