Adaptação · Adaptador estacionário — angular

570-80 20 2020R

Adaptador CoroTurn® SL troca rápida para haste retangular

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-80 20 2020R.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
570-80 20 2020R
Código compactado
570-80202020R
Material ID
5765041
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
781 g
EAN
12012044
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022090
Origem
NO
Lançamento
31/01/2005
CoroPak de lançamento
05.1

Arquivos CAD

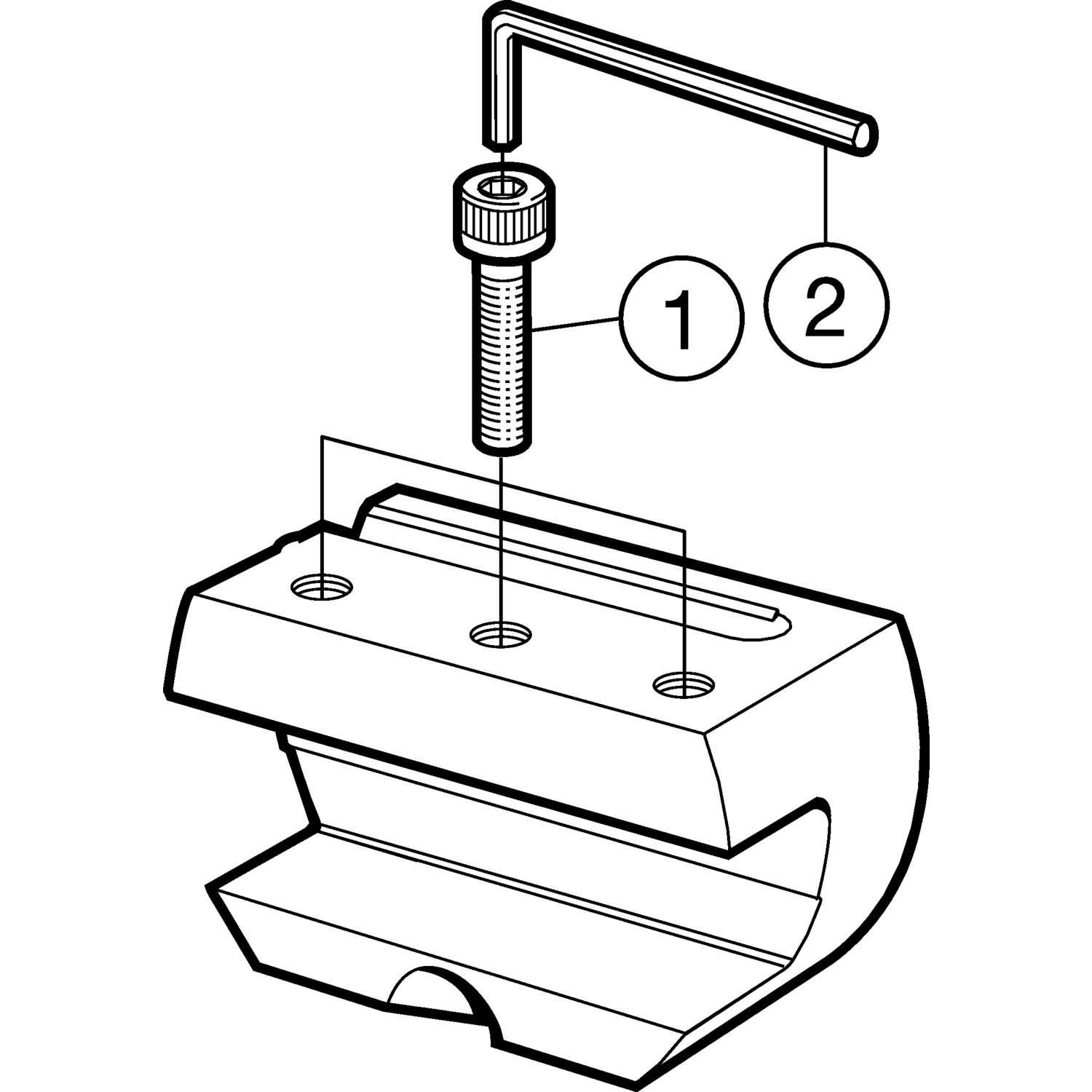

Itens inclusos

  • 3 × 3214 040-460 Parafuso
  • 1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

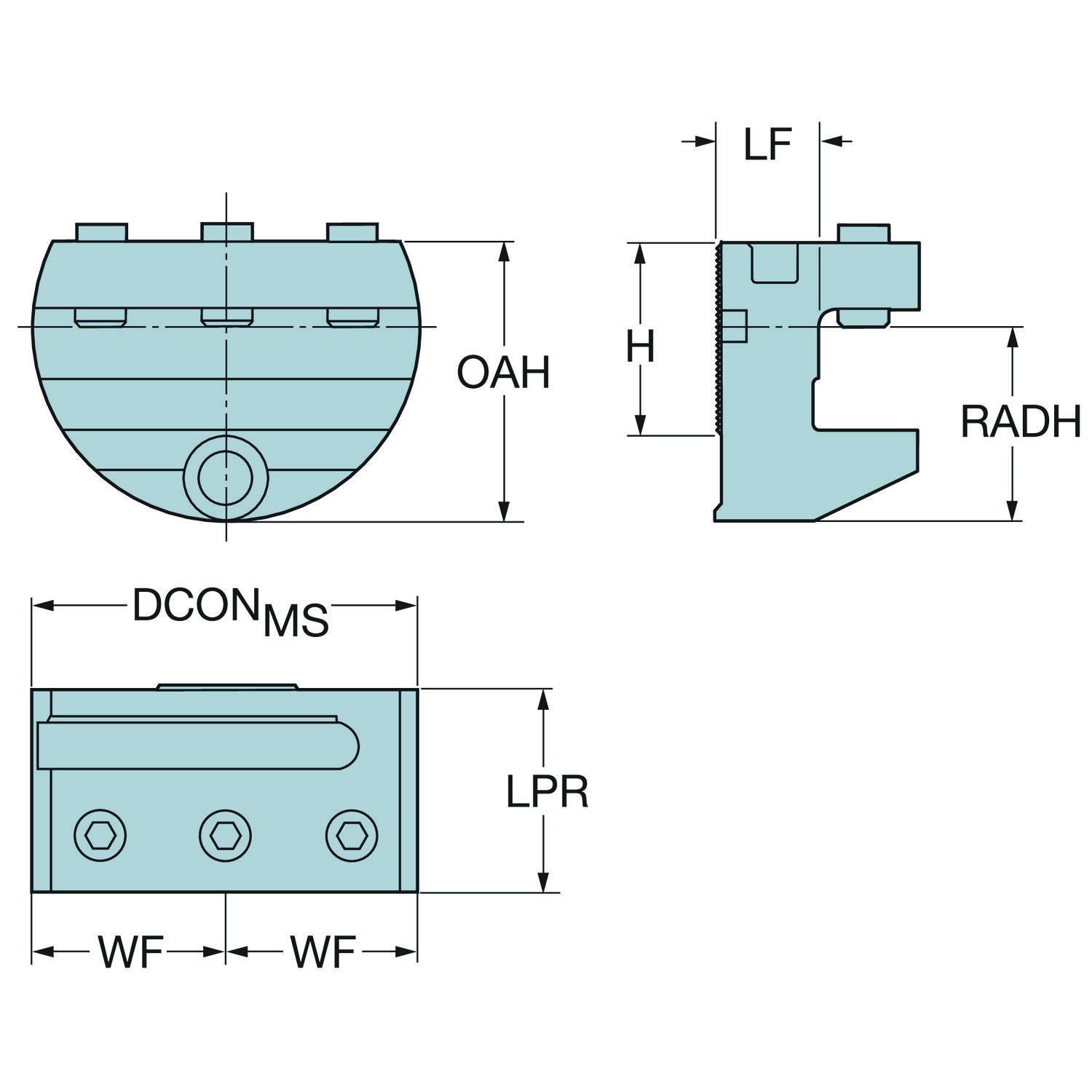

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura funcional HF_2 0 mm
Altura total OAH 56 mm
Balanço máximo OHX 20 mm
Balanço mínimo OHN 20 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 40 mm
Comprimento funcional LF_1 20 mm
Comprimento funcional LF_2 20 mm
Diâmetro da conexão DCONMS 80 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (troca rápida parafuso padrão) — tamanho 80
Direção de interface de adaptação da peça ADINTWS Haste retangular — métrica: 20 x 20
Largura funcional WF_1 38.5 mm
Largura funcional WF_2 38.5 mm
Largura total OAW 77 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
