Adaptação · Non-rotating adaptor - angled type
C5-570-40-RF
Coromant Capto® para adaptador CoroTurn® SL
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$3.683,58 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- C5-570-40-RF
- Código compactado
- C5-570-40-RF
- Material ID
- 5729021
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - angled type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 915.5 Gram
- EAN
- 11808882
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 09/08/2004
- CoroPak de lançamento
- 04.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

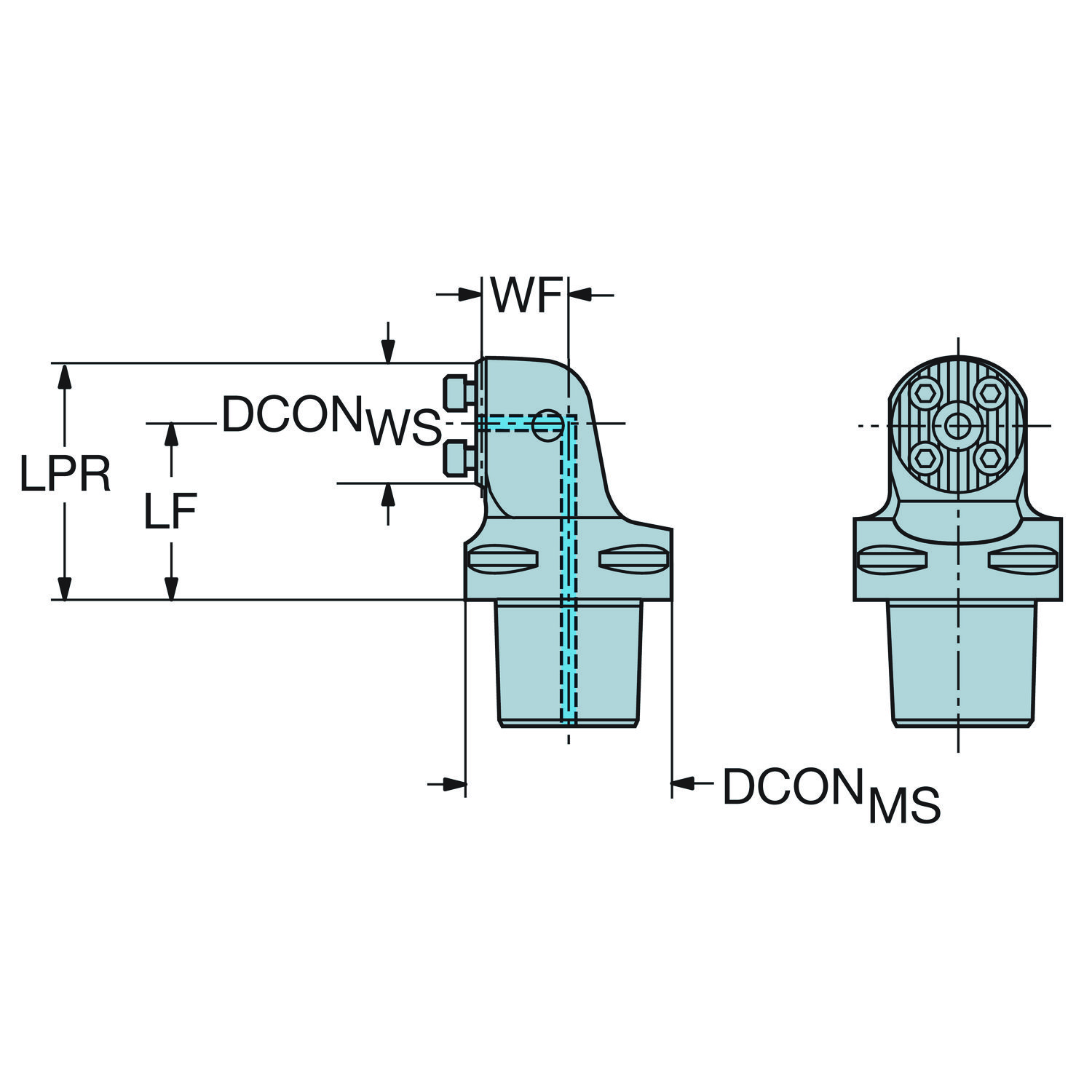

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 46 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento da saliência | LPR | 66.3 mm |
| Comprimento funcional | LF_1 | 46 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C5 |
| Direção de interface de adaptação da peça | ADINTWS | SL (screw mounted) -angled -size 40 |
| Largura funcional | WF_1 | 21 mm |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 17 mm |

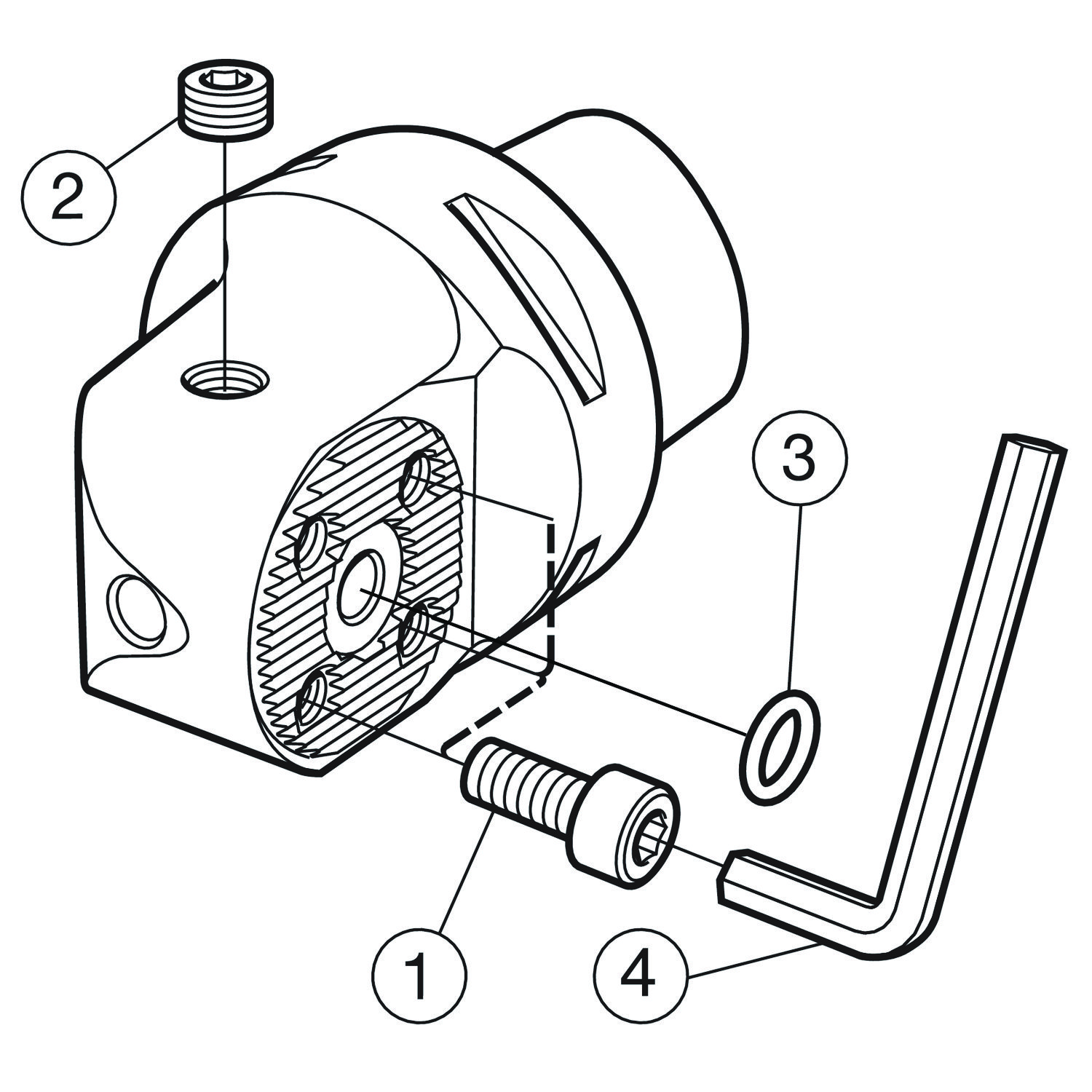

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-358
5643 045-01
