Adaptação · Adaptador estacionário — angular

392.T100SL-40RF

HSK para adaptador CoroTurn® SL

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.T100SL-40RF.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF

CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação

Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação

PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação

Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação

CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação

Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação

Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação

Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO: 392.T100SL-40RF
Código compactado: 392.T100SL-40RF
Material ID: 6078812
Família: Adaptação
Tipo: Adaptador estacionário — angular
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,648 kg
EAN: 26078812
NCM: 846610
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: SE
Lançamento: 20/09/2011
CoroPak de lançamento: 11.2

Arquivos CAD

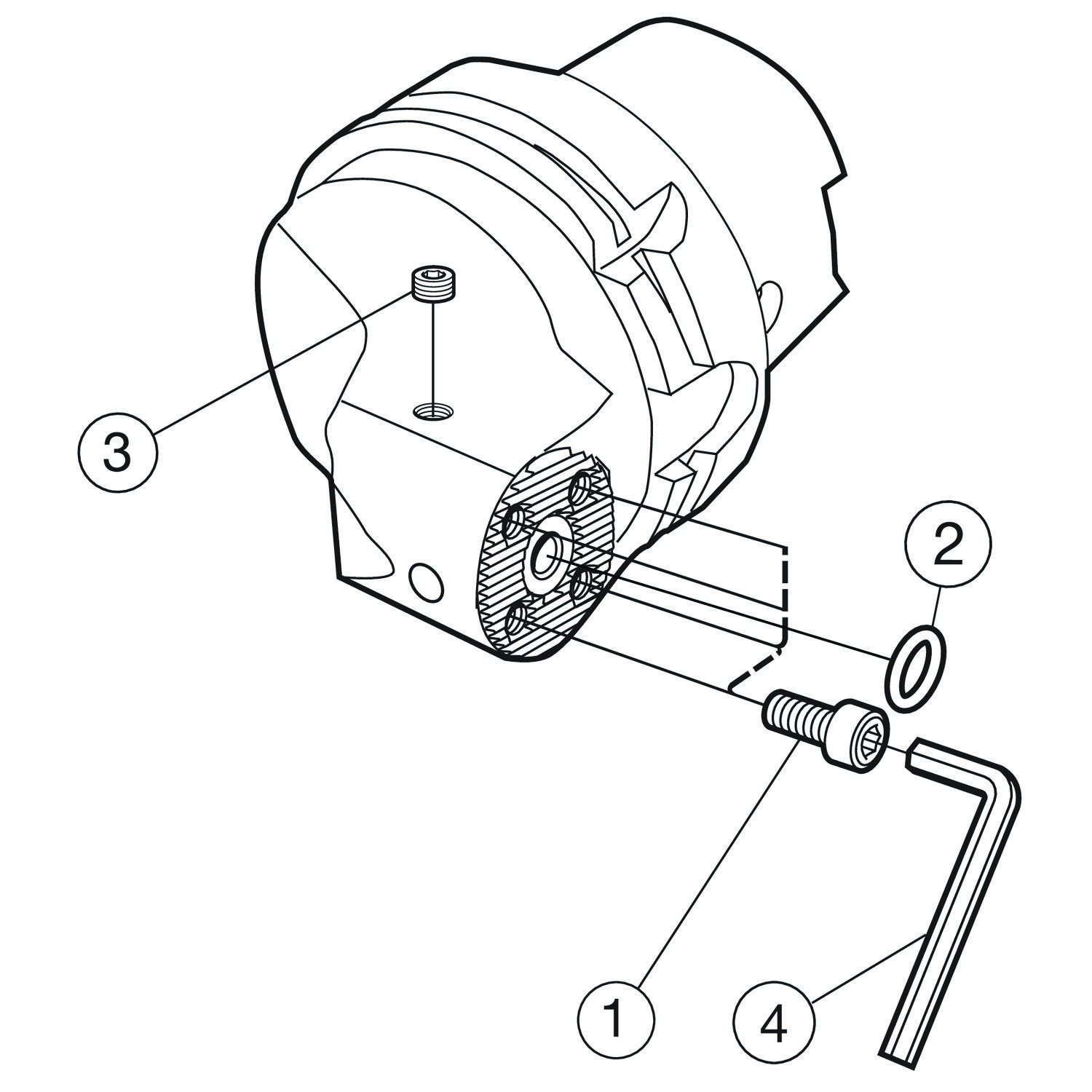

Itens inclusos

4 × 3212 010-358 Parafuso
1 × 5643 045-01 Tampão
1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (v_c, f_n, a_p) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

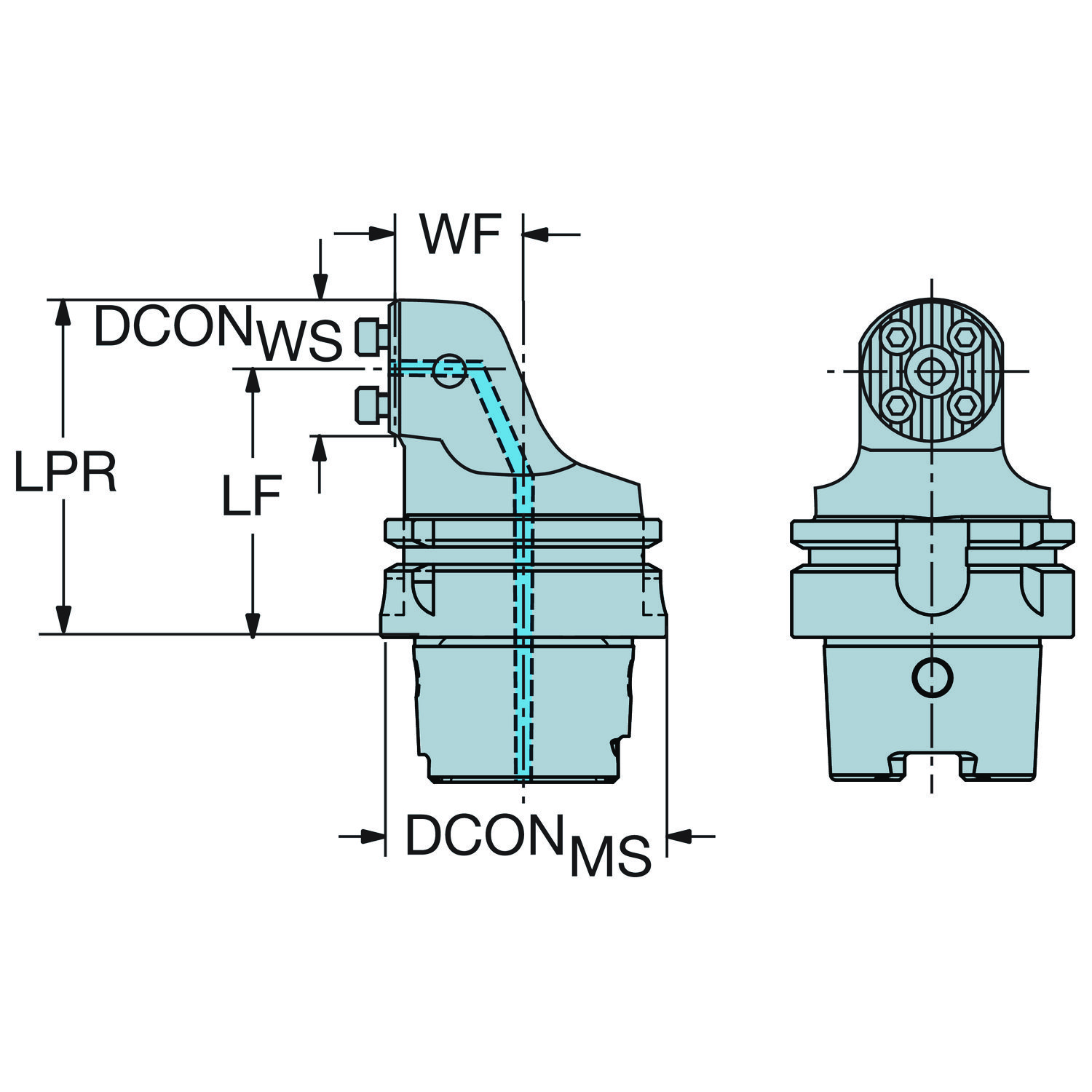

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Balanço máximo	OHX	70 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento da saliência	LPR	90.3 mm
Comprimento funcional	LF_1	70 mm
Diâmetro da conexão	DCONMS	100 mm
Diâmetro da conexão	DCONWS	40 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -T — tamanho 100
Direção de interface de adaptação da peça	ADINTWS	SL (parafuso montado) -angular — tamanho 40
Largura funcional	WF_1	51.5 mm
Pressão de refrigeração	CP	70 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	17 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
