Ferramentas · Corte e canal radial — intercambiável

C2R-RS20-RJ13DB

Ferramenta convencional CoroCut® 2 para corte e usinagem de canais

Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Preço na loja

Entrega imediata

R$1.429,91 a unidade. Prazo e condições da loja Hailtools.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C2R-RS20-RJ13DB.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFCatálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFCatálogo de sangramento e canais 26.1Catálogo · Sandvik Coromant · PDF

Vídeos

CoroCut 2 · corte e canaisHailtools · Academia da Usinagem · YouTubeCorte de barras com CoroCut 2Hailtools · Academia da Usinagem · YouTubeCoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTubePerfilamento com CoroCut 2Hailtools · Academia da Usinagem · YouTubeCorocut 2Hailtools · Academia da Usinagem · YouTubecorocut 2Hailtools · Academia da Usinagem · YouTube

Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C2R-RS20-RJ13DB
Código compactado
C2R-RS20-RJ13DB
Material ID
8196411
Família
Ferramentas
Tipo

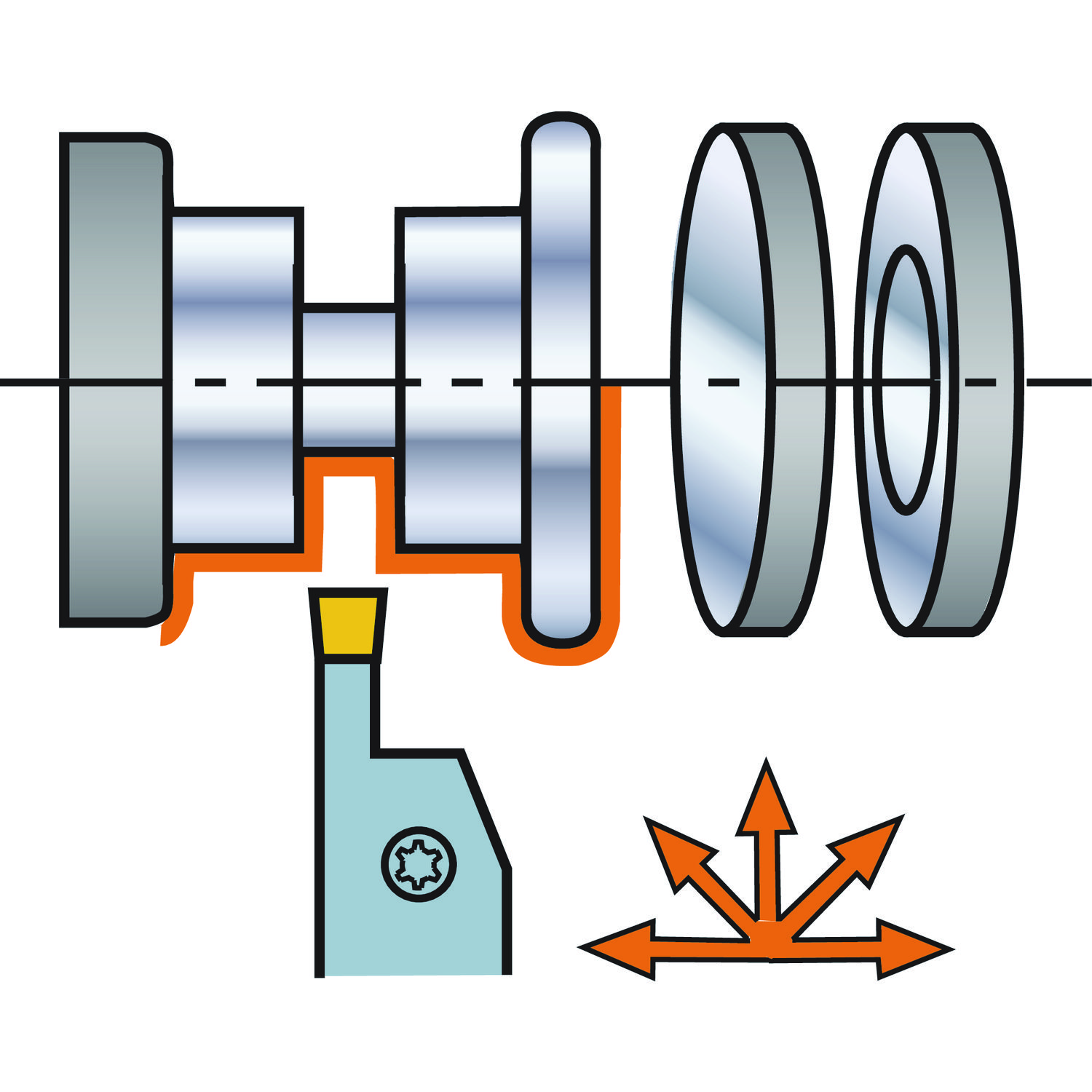

Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,37 kg
EAN
7323226551068
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
SE,IN
Lançamento
30/12/2023
CoroPak de lançamento
24.1

Arquivos CAD

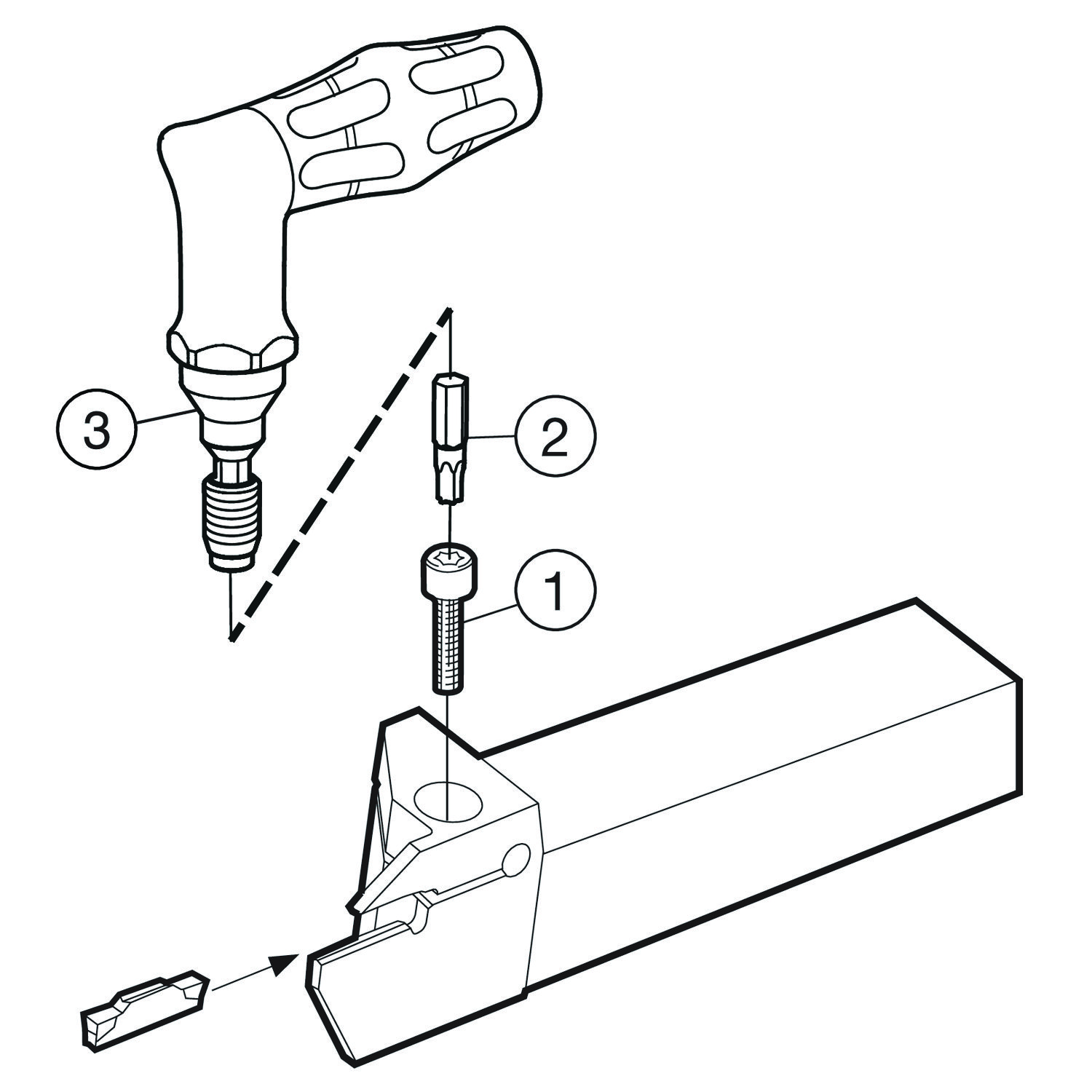

Itens inclusos

  • 1 × 5512 044-02 Parafuso de fixação
  • 1 × 5680 084-16 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2R-RS20-RJ13DB em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 692 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

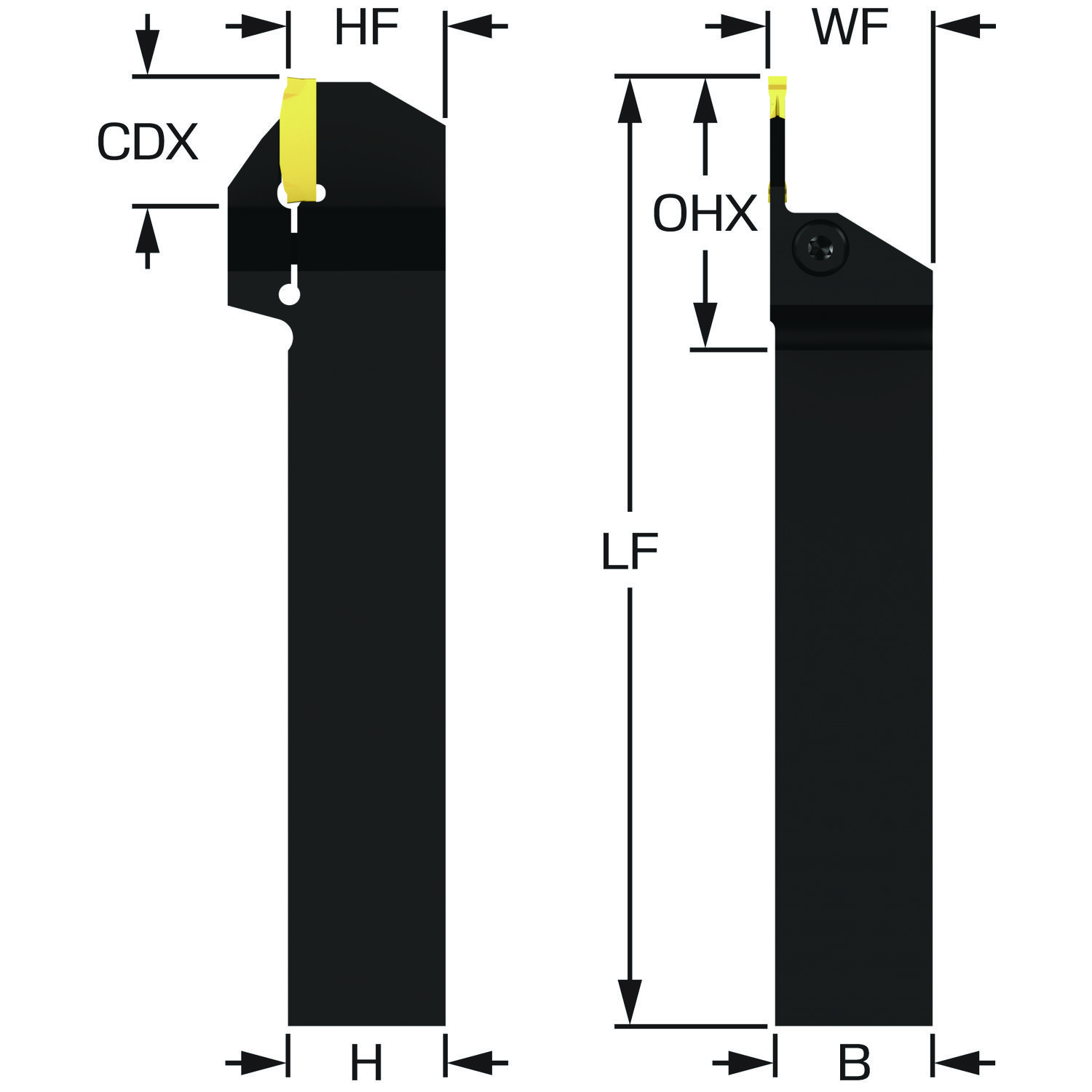

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 20 mm
Altura funcional HF 20 mm
Altura total OAH 29 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 55.71 mm
Balanço mínimo OHN 35.71 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M J
Código do tamanho do assento da pastilha SSC_N J
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 125 mm
Comprimento total OAL 125 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 20 x 20
Largura da haste B 20 mm
Largura de corte CW 5 mm
Largura funcional WF 21 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 — tamanho J (C2I-J2-0500-)
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 4.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
